Rodeuse/polisseuse pour production intensive de pièces : Ø 5 à 210 mm

M.M.9700 version E

M.M.9700 version S

M.M.9700 version S HP

Ø plateau
700 mm
Vitesse de rotation plateau
de 30 à 90 tr/min.
Ø intérieur des anneaux
274 mm
Poids
800 kg

Voir les fiches techniques complètes

PRÉSENTATION

M.M.9700

Version E, version S et version S HP

Afin de répondre aux cahiers des charges les plus exigeants en termes de planéité de surface et de répétabilité de process, LAM PLAN a mis au point la nouvelle série de machines M.M.9000, dont la M.M.9700 est le milieu de gamme.

Cette machine équipée d’un plateau de rodage Ø 700 mm est pourvue d’une nouvelle interface tactile, très intuitive, permettant une prise en main rapide de l’équipement.

D’un point de vue mécanique, une butée à billes de grande dimension a été insérée sous le faux-plateau de la machine. Cet organe garantie la stabilité du plateau même soumis à de fortes charges.

Cette nouvelle conception permet également de diminuer les sollicitations du groupe moto-réducteur assurant une grande longévité de l’équipement.

Enfin, la nouvelle conception de la partie électrique permet de faire évoluer aisément les fonctions de la machine et répondre à l’évolution de vos besoins, avec par exemple l’intégration à postériori du système AUTOPLAN ou des différents types de doseurs distributeurs LAM PLAN.

Cette machine est donc destinée à tous les ateliers de production où les quantités de pièces à traiter sont importantes.

VIDÉO ET PHOTOS

Design
et technologie de pointe

La sécurité de la machine a également été améliorée avec des dispositifs anti-pincement couplés aux roulettes des bras de maintien des anneaux d’autorodage.

Toutes les vidéos LAM PLAN sur Youtube

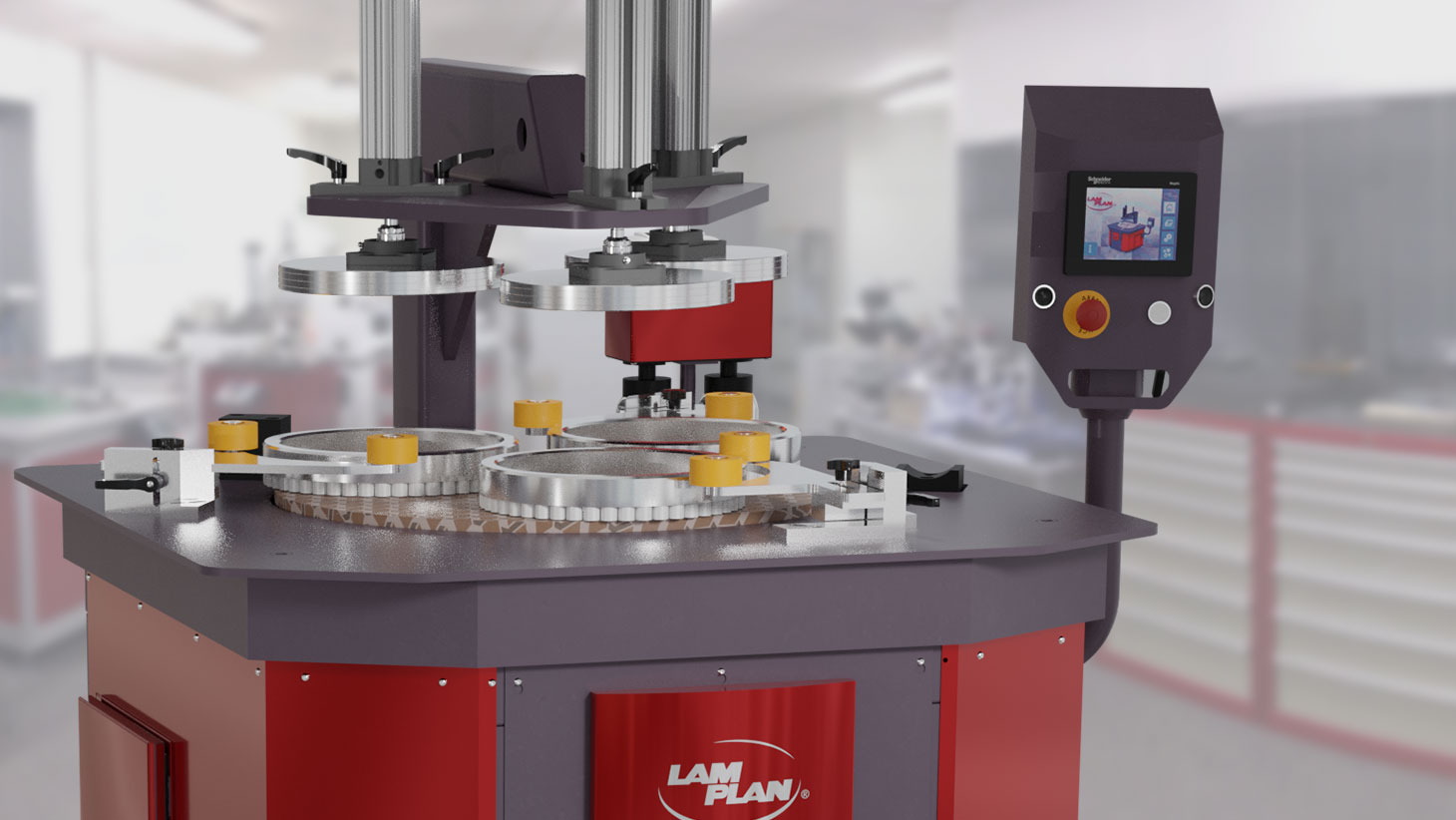

M.M.9700 en version S

M.M.9700 en version S HP

Le système LAM PLAN AUTOPLAN

Le système LAM PLAN AUTOPLAN

Le système LAM PLAN AUTOPLAN

Visuels non contractuels

EN DÉTAILS

Caractéristiques techniques
et équipements

Toutes les machines de la série M.M.9000 sont équipées d’origine d’un modem intégré afin de réaliser des opérations de maintenance à distance de l’automate. Elles sont compatibles avec les doseurs dédiés LAM PLAN et peuvent être équipées en option d’un capteur de niveau d’abrasif et de lubrifiant. La collecte de données de production sous forme de fichiers CSV est possible via l’interface USB.

Option LAM PLAN AUTOPLAN

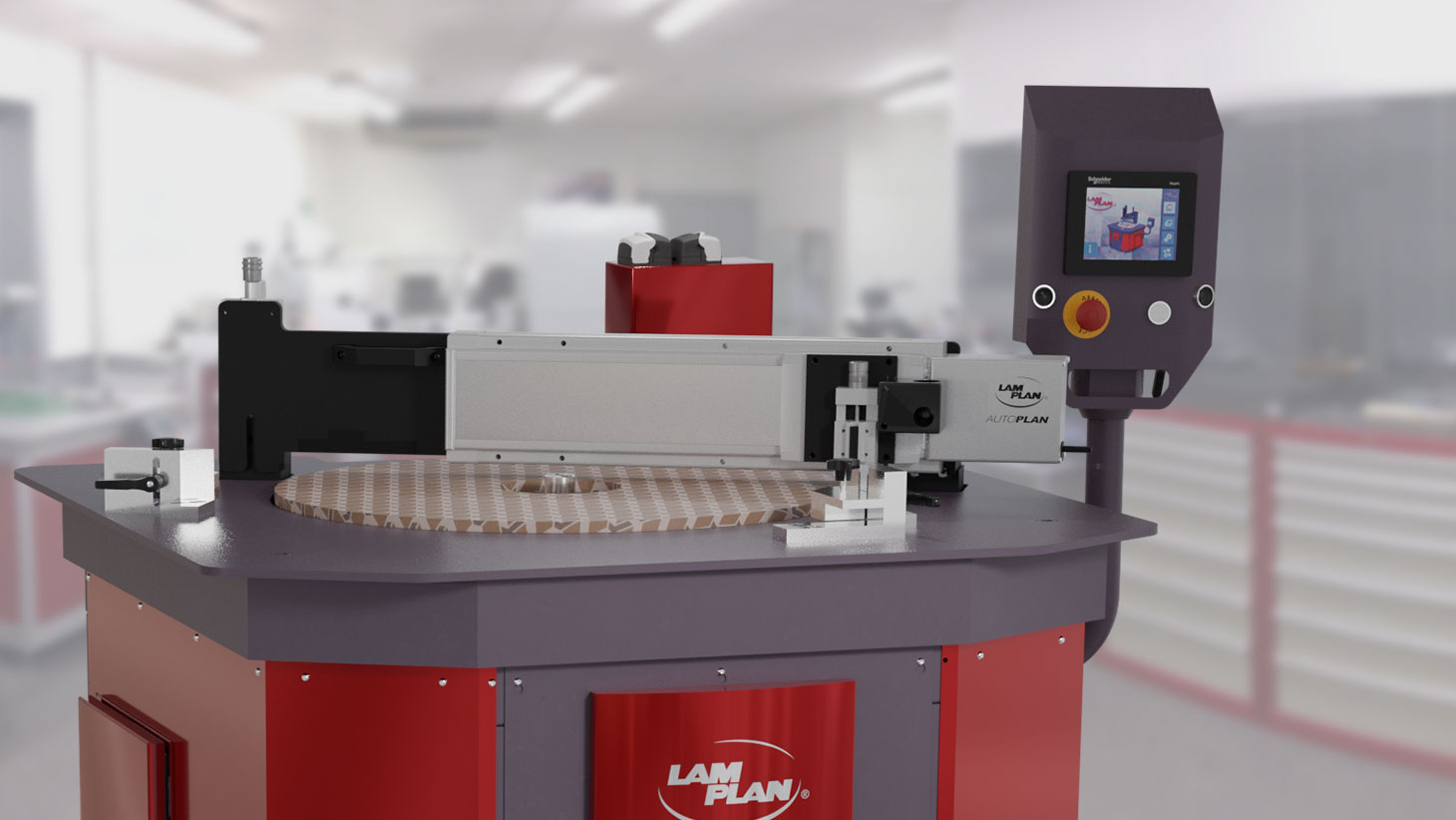

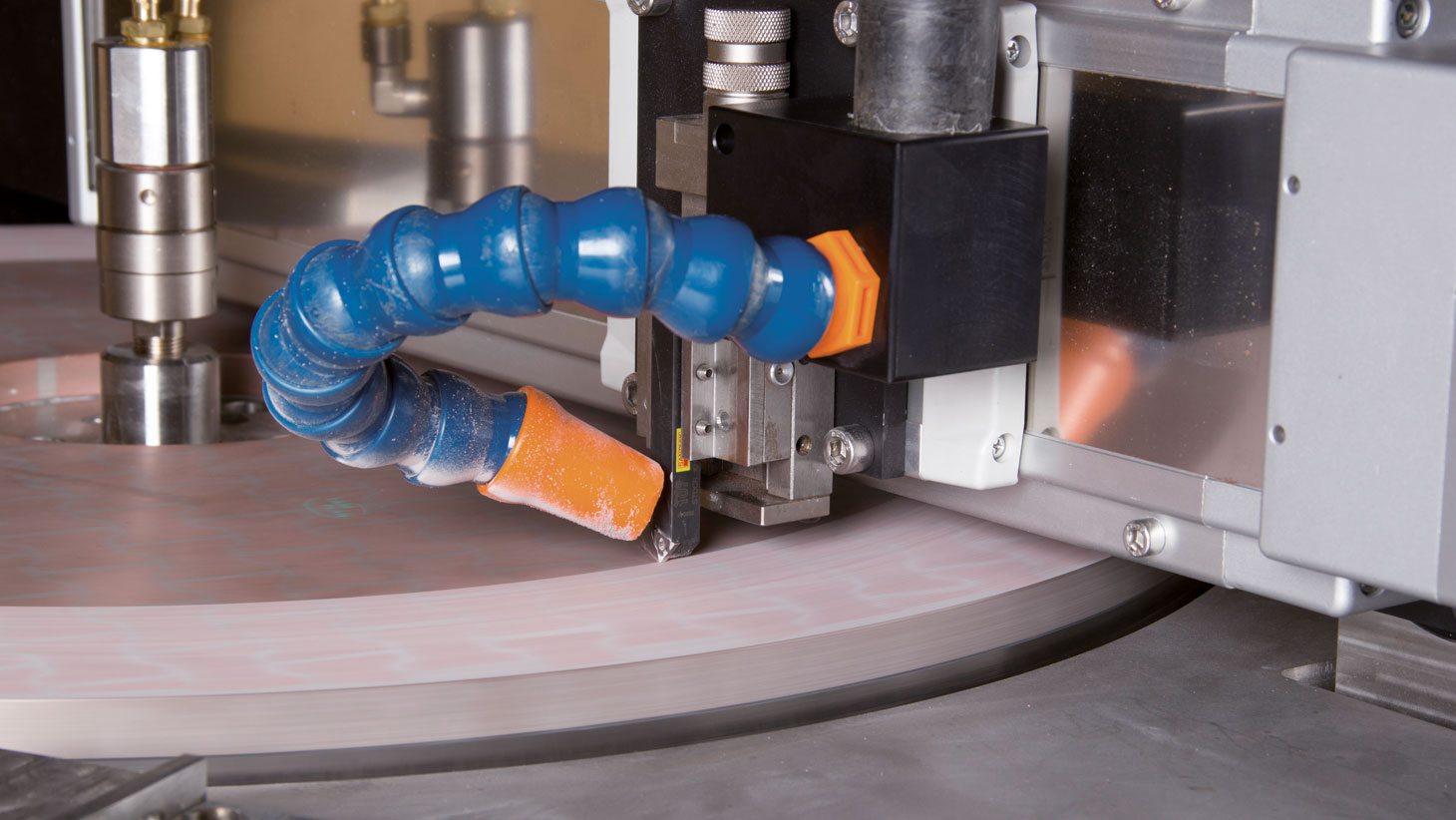

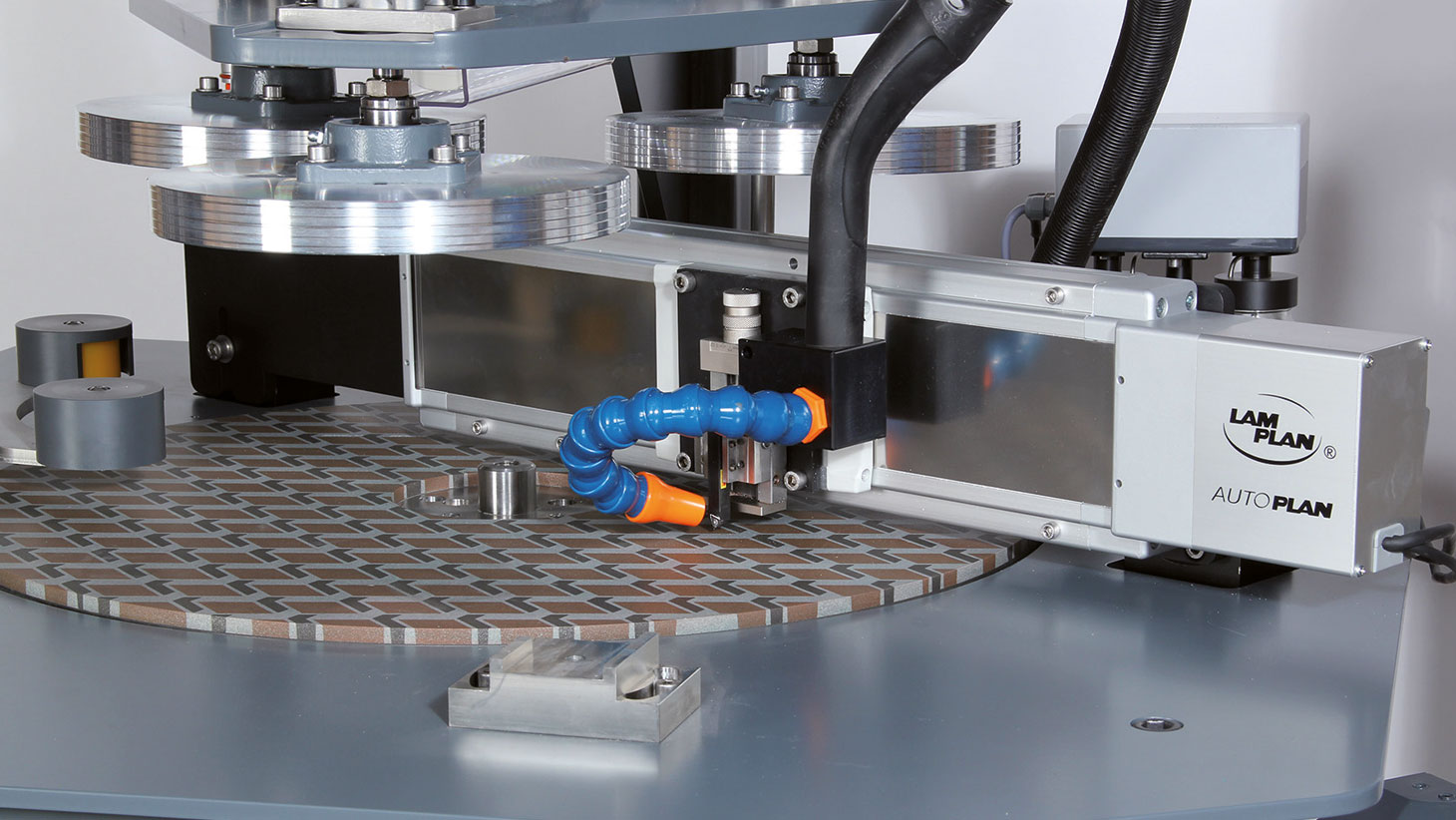

Le système AUTOPLAN permet de gérer efficacement la planéité et le rainurage du plateau, il se positionne et se démonte en quelques minutes grâce aux points de fixation dédiés intégrés à la machine.

Téléchargements

La fiche technique

PDF 916 Ko

Les catalogues

Page des catalogues

Fiche technique M.M.9700 version E

Ø plateau	700 mm
Ø intérieur anneaux	274 mm
Capacité par anneau	1 pièce Ø 210 mm ou 160 pièces Ø 10 mm
Nombre d’anneaux	3
Alimentation électrique	400 V – 50 Hz – 3 phases + terre + neutre
Puissance du moteur	2.2 kW
Système d’application de pression	3 poids de 13 kg inclus
Contrôle	Par écran tactile 5,7 pouces
Vitesse de rotation plateau	De 30 à 90 tr/min
Dimensions L x P x H	1500 x 1300 x 1450 mm
Poids	800 kg
Système de distribution abrasif	Inclus Le type dépendra du choix du plateau
Référence	10 9700E 00

Options pour M.M.9700 E

Capteurs de niveau pour liquide diamant et fluide lubrifiant

08 90001 00
Règle micrométrique pour contrôle de la planéité du plateau de rodage

08 00894 00

Fiche technique M.M.9700 version S

La version S de la M.M.9700 intégre un système de pression pneumatique piloté électroniquement depuis l’interface générale.

Composé de trois vérins à double effet et trois disques en aluminium montés sur rotules, ce dispositif supprime la manutention des poids.

Les temps de chargement déchargement sont optimisés et les efforts de manutention réduits.

La pression applicable peut varier de 0 à 700 N.

Ce qui change de la version E

Système d’application de pression	3 vérins pneumatiques double effet réglables
Pression applicable	45 à 1000 N
Dimensions L x P x H	1500 x 1500 x 1900 mm
Poids	1000 kg
Référence	10 9700S 00

Options pour M.M.9700 S

Capteurs de niveau pour liquide diamant et fluide lubrifiant

08 90001 00
Unité de réfrigération et chauffe P803, pour plateau de rodage

10 80003 90
Règle micrométrique pour contrôle de la planéité du plateau de rodage

08 00894 00

Fiche technique M.M.9700 version S HP (high power)

Une machine développée spécialement pour répondre à des besoins de polissage en production sur des pièces nécessitant des pressions élevées associées à une vitesse de rotation plateau importante et l’emploi d’abrasifs spécifiques. Le système de pression et la motorisation ont été adaptés aux contraintes spécifiques de charge importante et de couple élevé.

L’utilisation de l’inox dans la fabrication de la machine est généralisé pour résister à certains types d’abrasifs relativement agressifs. La machine est équipée d’un carter de propreté autour de la zone de travail pour éviter les projections d’abrasifs à haute vitesse. Celui-ci est amovible et motorisé. La machine M.M.9700 S HP peut être équipée de systèmes de distribution adaptés aux abrasifs requis avec par exemple des pompes péristaltiques à haut débit.

Ce qui change de la version E

Puissance moteur d’entraînement	7,5 kW
Système d’application de pression	3 vérins pneumatiques double effet réglables
Pression applicable	100 à 2500 N
Dimensions L x P x H	1540 x 1200 x 1800 mm
Poids	980 kg
Référence	10 9700SP 00

Options pour M.M.9700 S HP

Unité de réfrigération et chauffe P803, pour plateau de rodage

10 80003 90
Règle micrométrique pour contrôle de la planéité du plateau de rodage

08 00894 00

ACCESSOIRES ET OPTIONS

Les accessoires disponibles

Doseur distributeur type 709

08 01709 00

Modèle péristaltique dédié aux machines LAM PLAN.

Capacité : 2 x 500 cc dont 1 avec agitateur
Alimentation électrique : 220V monophasé + entrée 24 V pour commande
Débit pompe : 0,5 ml/seconde
Système de distribution : buses non comprises

Doseur distributeur type 710

08 01710 00

Modèle péristaltique dédié aux machines LAM PLAN, préconisé pour les produits base huile.

Capacité : 2 x 500 cc dont 1 avec agitateur
Alimentation électrique : 220V monophasé + entrée 24 V pour commande
Débit pompe : 0,5 ml/seconde
Système de distribution : buses non comprises

Doseur distributeur type 719

08 01719 00

Modèle venturi dédié aux machines LAM PLAN.

Capacité : 2 x 500 cc dont 1 avec agitateur
Alimentation électrique : 220V monophasé + entrée 24 V pour commande
Débit pompe : n.a.
Système de distribution : buses non comprises

Distributeur mélangeur type 8017

Type de pompe : 1 pompe péristaltique + mélangeur
Cuve : Volume utile de 7 litres
Alimentation électrique : 220V monophasé
Débit pompe : 3,5 ml/seconde
Système de distribution : Buse 813 sur pied mobile fournie avec le doseur

Désignation	Qté	Capacité	Réf.
Doseur type 8017 asservi pour machine LAM PLAN	1	7 litres	08 08017 00
Doseur type 8017 autonome	1	7 litres	08 18017 00

Distributeur mélangeur type 8003

Type de pompe : 1 pompe vortex + mélangeur
Cuve : Volume utile 50 litres sur roulettes avec vanne de vidange
Alimentation électrique : 220V monophasé
Débit pompe : 50 litres/minute
Système de distribution : 3 voies de sortie orientables. Électrovanne 3 voies

Désignation	Qté	Capacité	Réf.
Doseur type 8003 asservi pour machine LAM PLAN	1	50 litres	W000 08003
Doseur type 8003 autonome	1	50 litres	W001 08003

Distributeur mélangeur type 8007

Type de pompe : 1 pompe vortex
Cuve : Volume utile 7 litres
Alimentation électrique : 220V monophasé
Débit pompe : 25 litres/minutes
Système de distribution : 3 voies de sortie orientables. Électrovanne 3 voies

Désignation	Qté	Capacité	Réf.
Doseur type 8007 asservi pour machine LAM PLAN	1	7 litres	W000 08007
Doseur type 8007 autonome	1	7 litres	W001 08007

Doseur distributeur M.M.809B – Venturi

Système de distribution :
– Distribution de 2 liquides différents par système Venturi
– 1 compartiment liquide équipé d’un agitateur
Commandes : Par boutons analogiques et minuteries
Alimentation air comprimé : 2 bars
Alimentation électrique : 220 V monophasé – 50 Hz
Communication doseur-machine : 1 entrée 220 V pour asservissement machine

Désignation	Qté	Dim.	Réf.
Doseur distributeur M.M.809B	1	Avec 2 flacons verre 500 cc	08 01809 10

Doseur distributeur M.M.909 – Péristaltique

Système de distribution : 3 pompes péristaltiques standards avec une sortie pour pilotage d’une pompe externe
Commandes : Écran tactile
Alimentation électrique : 220 V monophasé – 50 Hz
Communication doseur-machine : 1 entrée 24 V pour asservissement machine

Désignation	Qté	Dim.	Réf.
Doseur distributeur M.M.909 version ADAPTABLE avec marche/arrêt manuelle	1	Avec 3 flacons verre 500 cc	08 03799 00
Agitateur	1	Pour flacon verre 500 cc	08 02816 00

Doseur distributeur M.M.909 HV – Péristaltique

Système de distribution : 2 pompes péristaltiques standards, 1 pompe gros débit pour liquide à viscosité élevée et une sortie pour pilotage d’une pompe externe
Commandes : Écran tactile
Alimentation électrique : 220 V monophasé – 50 Hz
Communication doseur-machine : 1 entrée 24 V pour asservissement machine

Désignation	Qté	Dim.	Réf.
Doseur distributeur M.M.909 HV	1	Avec 3 flacons verre 500 cc	08 00799 100
Agitateur	1	Pour flacon verre 500 cc	08 02816 00

Anneaux d’autorodage fonte (Ø 700 mm)

Des fontes spécifiques de haute qualité sélectionnées par nos soins pour des résultats optimums et durables. Adaptables sur toutes les machines à roder, quelles qu’en soient la marque et la taille.

Disponibles sur stock ou réalisés à la demande.

Ø	Ø en mm		Qté	Réf.
	Ext.	Int.
27″	315	275	1	U315 A0711
36″	419	368	1	U419 A0914

Anneaux d’autorodage céramique SPYLAP^® 27″ (Ø 700 mm)

Prévenez les problèmes de déformation mécanique. Les anneaux céramique vous permettent de préserver la planéité des plateaux, de maîtriser leur échauffement, tout en limitant la pollution grâce à l’absence de graphite.

Le détecteur SPYLAP^® permet à l’utilisateur de prévenir visuellement une déformation mécanique trop importante du support de rodage (ou de polissage) et des pièces à roder. Le SPYLAP^® capte en permanence la température du support et il passe du noir au rouge à une température précise prédéfinie.
