Rodeuse/polisseuse pour production intensive de pièces : Ø 10 à 350 mm. Version maintenance ou production, suivant équipement.

M.M.9100 version E
M.M.9100 version E
M.M.9100 version S
M.M.9100 version S

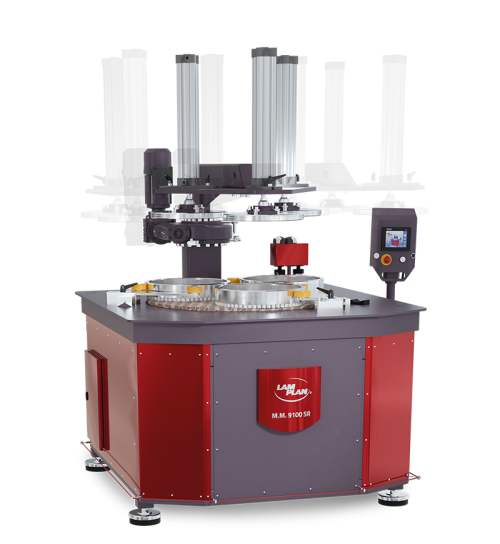

M.M.9100 version SR
M.M.9100 version SR
M.M.9100 version EC
M.M.9100 version EC
  • Ø plateau
    1 000 mm
  • Vitesse de rotation plateau
    de 15 à 50 tr/min.
  • Ø intérieur des anneaux
    406 mm
  • Poids en kg
    1 000
PRÉSENTATION

M.M.9100

version E, version S, version SR et version EC

En matière de rodage, de fortes charges et un usage intensif requièrent un matériel endurant adapté. C’est ce que propose la gamme de machines LAM PLAN de moyens et grands diamètres.

La rigidité de leurs structures et le couple des groupes moto-réducteurs sont spécifiquements adaptés à la forte abrasion des supports de rodage LAM PLAN.

Les nombreux périphériques disponibles en fonts des machines particulièrement polyvalentes et efficaces.

Des équipements spécifiques peuvent être proposés suivant les besoins.

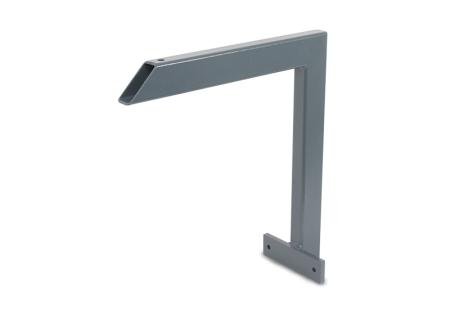

Les rodeuses types S, SR et EC sont munies de systèmes de pression pneumatique de différentes puissances. Les vérins sont installés sur des potences fixes ou mobiles.

VIDÉO ET PHOTOS

Design
et technologie de pointe

Associées aux procédés de rodage et polissage développés par LAM PLAN, ces machines vous garantissent une constance dans l’obtention de vos états de surfaces.

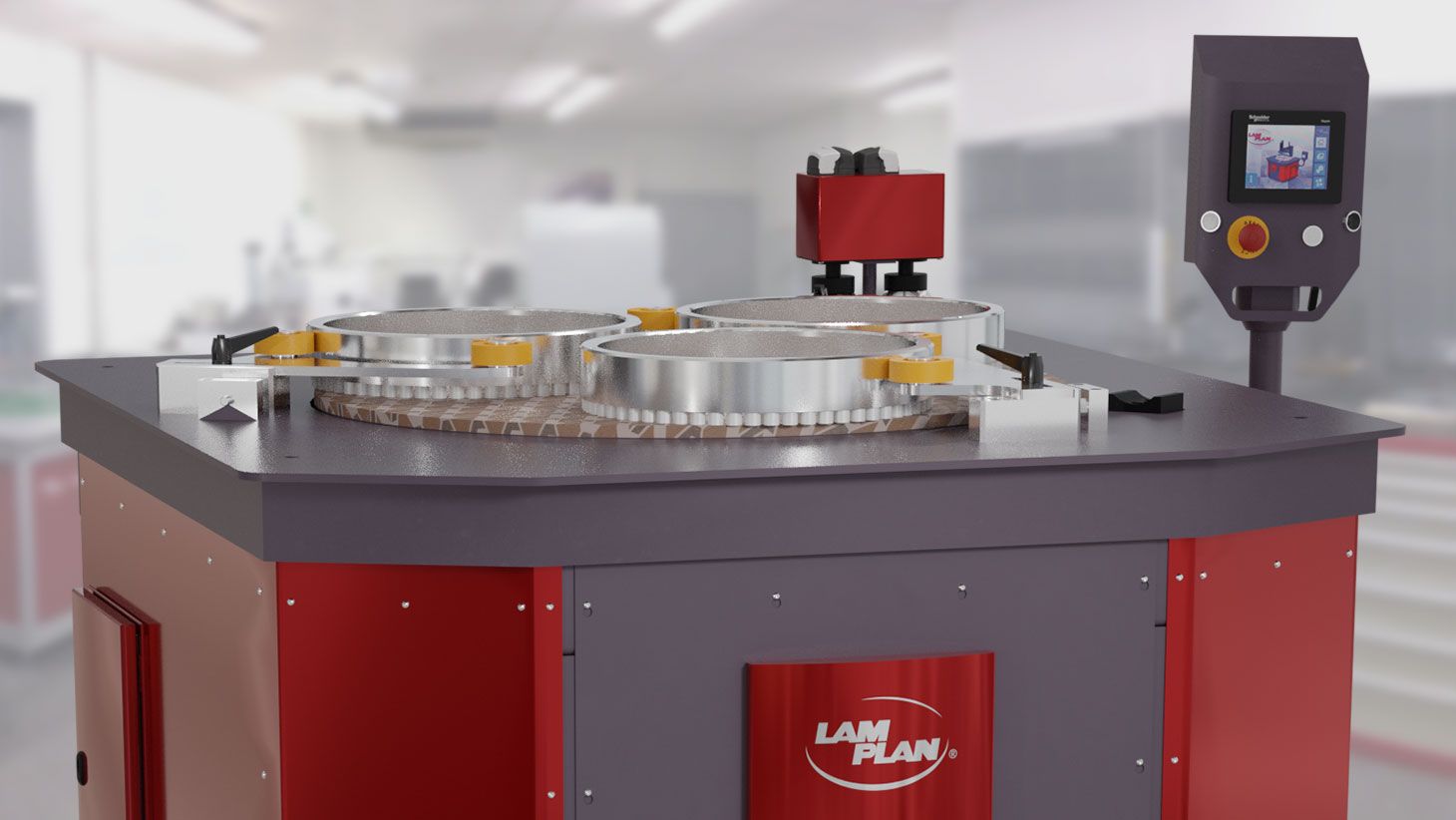

M.M.9100 version E

M.M.9100 version E

M.M.9100 version S

M.M.9100 version S

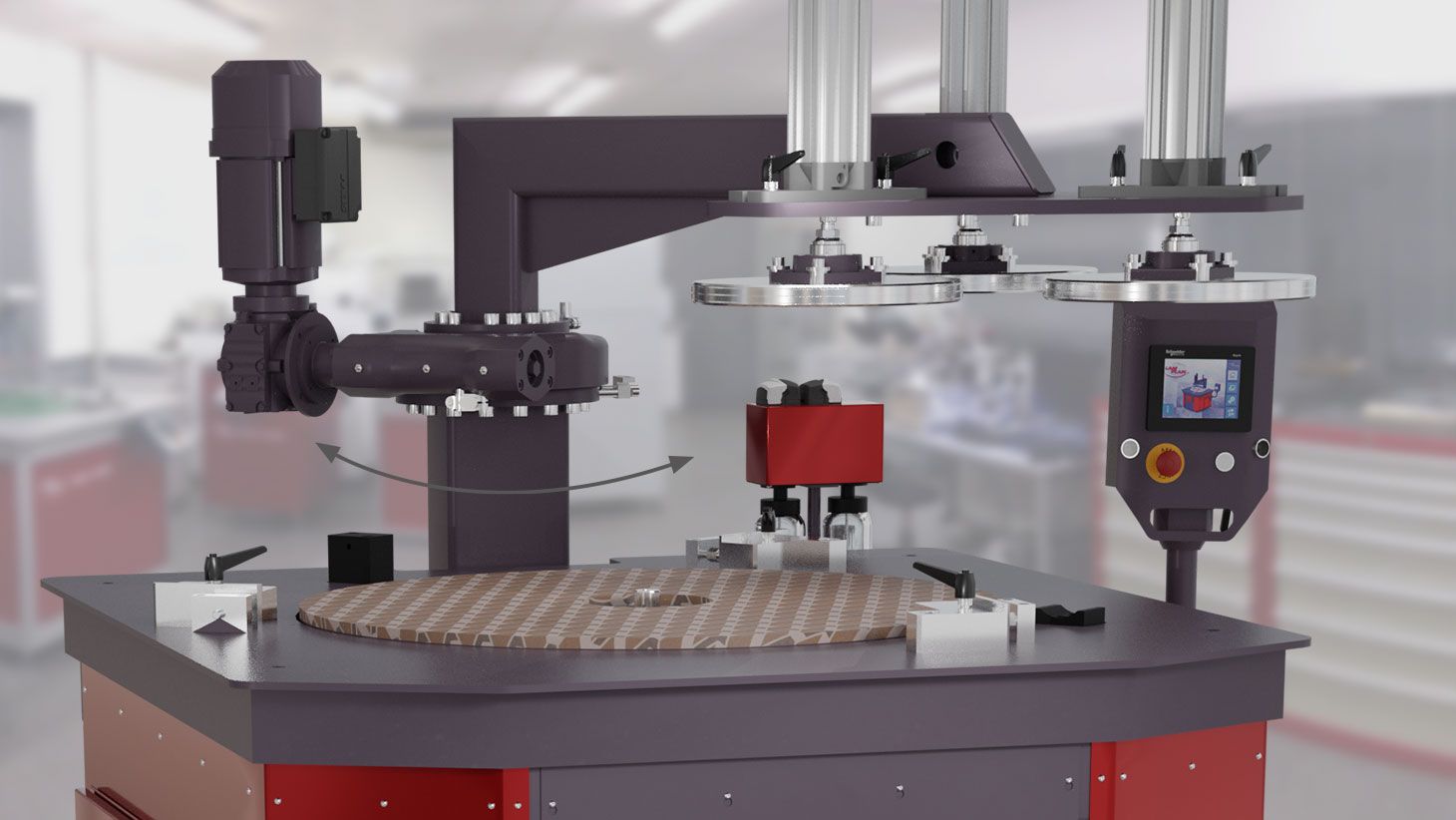

M.M.9100 version SR

M.M.9100 version SR

M.M.9100 version EC avec AUTOPLAN

M.M.9100 version EC avec AUTOPLAN

    Visuels non contractuels
    EN DÉTAILS

    Caractéristiques techniques
    et équipements

    Modem intégré

    3F56150595B8601EToutes les machines de la série M.M.9000 sont équipées d’origine d’un modem intégré afin de réaliser des opérations de maintenance à distance de l’automate. Elles sont compatibles avec les doseurs dédiés LAM PLAN et peuvent être équipées en option d’un capteur de niveau d’abrasif et de lubrifiant. La collecte de données de production sous forme de fichiers CSV est possible via l’interface USB.

    Option LAM PLAN AUTOPLAN

    Le système AUTOPLAN permet de gérer efficacement la planéité et le rainurage du plateau, il se positionne et se démonte en quelques minutes grâce aux points de fixation dédiés intégrés à la machine.

    Fiche technique M.M.9100 version E

    Ø plateau
    1 000 mm
    Ø intérieur anneaux
    406 mm
    Capacité par anneau
    1 pièce Ø 350 mm
    jusqu’à 225 pièces Ø 10 mm
    Nombre d’anneaux
    3
    Alimentation électrique

    400 V – 50 Hz – 3 phases + terre + neutre

    Puissance du moteur
    5.5 kW
    Système d’application de pression
    3 poids de 28 kg inclus
    Contrôle
    Par écran tactile 5,7 pouces
    Vitesse de rotation plateau
    De 15 à 50 tr/min
    Dimensions L x P x H
    1900 x 1800 x 1500 mm
    Poids
    1000 kg
    Système de distribution abrasif
    Inclus
    Le type dépendra du choix du plateau
    Référence
    109100E 00

    Fiche technique M.M.9100 version S

    Version avec pression pneumatique composée de trois vérins double effets montés sur une potence fixe.

    Ce qui change de la version E

    Système d’application de pression
    3 vérins pneumatiques
    Pression applicable
    10 à 2500 N
    Dimensions L x P x H
    1900 x 1800 x 2300 mm
    Poids
    1400 kg
    Référence
    109100S 00

    Options pour M.M.9100 S

    • Capteurs de niveau pour liquide diamant et fluide lubrifiant
      08 90001 00
    • Unité de réfrigération et chauffe P803, pour plateau de rodage
      10 80003 90
    • Règle micrométrique pour contrôle de la planéité du plateau de rodage
      08 00893 00

    Fiche technique M.M.9100 version SR

    Sur la version SR, la potence tourne autour de son axe sur 180° grâce à une couronne motorisée et pilotée par l’interface homme/machine. Ceci pour faciliter l’accès à la zone de travail, le changement de plateau et autoriser le passage d’un bras de chargement / déchargement robotisé.

    Ce qui change de la version E

    Système d’application de pression
    3 vérins pneumatiques /
    potence rotative motorisée
    Dimensions L x P x H
    1900 x 1900 x 2300 mm
    Poids
    1500 kg
    Référence
    10 9100SR 00

    Options pour M.M.9100 SR

    • Capteurs de niveau pour liquide diamant et fluide lubrifiant
      08 90001 00
    • Unité de réfrigération et chauffe P803, pour plateau de rodage
      10 80003 90
    • Règle micrométrique pour contrôle de la planéité du plateau de rodage
      08 00893 00

    Fiche technique M.M.9100 version EC

    Dans le cas où la pièce à roder aurait un poids propre trop important pour garantir un résultat de rodage correct, il est nécessaire d’utiliser un équipement de type EC. Cette version de machine dispose d’une potence capable de délester le plateau du poids du composant à roder et d’obtenir ainsi une pression optimale pour le rodage.

    Ce qui change de la version E

    Système d’application de pression
    1 vérin pneumatique /
    potence rotative motorisée
    Comprensation applicable
    10 à 2500 N
    Dimensions L x P x H
    1900 x 1900 x 2300 mm
    Poids
    1450 kg
    Référence
    10 9100EC 00

    Options pour M.M.9100 EC

    • Capteurs de niveau pour liquide diamant et fluide lubrifiant
      08 90001 00
    • Unité de réfrigération et chauffe P803, pour plateau de rodage
      10 80003 90
    • Règle micrométrique pour contrôle de la planéité du plateau de rodage
      08 00893 00
    ACCESSOIRES ET OPTIONS

    Les accessoires disponibles

    Doseur distributeur type 709
    08 01709 00

    Modèle péristaltique dédié aux machines LAM PLAN.

    • Capacité : 2 x 500 cc dont 1 avec agitateur
    • Alimentation électrique : 220V monophasé + entrée 24 V pour commande
    • Débit pompe : 0,5 ml/seconde
    • Système de distribution : buses non comprises
    Doseur distributeur type 710
    08 01710 00

    Modèle péristaltique dédié aux machines LAM PLAN, préconisé pour les produits base huile.

    • Capacité : 2 x 500 cc dont 1 avec agitateur
    • Alimentation électrique : 220V monophasé + entrée 24 V pour commande
    • Débit pompe : 0,5 ml/seconde
    • Système de distribution : buses non comprises
    Doseur distributeur type 719
    08 01719 00

    Modèle venturi dédié aux machines LAM PLAN.

    • Capacité : 2 x 500 cc dont 1 avec agitateur
    • Alimentation électrique : 220V monophasé + entrée 24 V pour commande
    • Débit pompe : n.a.
    • Système de distribution : buses non comprises
    Distributeur mélangeur type 8017
    • Type de pompe : 1 pompe péristaltique + mélangeur
    • Cuve : Volume utile de 7 litres
    • Alimentation électrique : 220V monophasé
    • Débit pompe : 3,5 ml/seconde
    • Système de distribution : Buse 813 sur pied mobile fournie avec le doseur

     Désignation
    Qté Capacité Réf.
    Doseur type 8017 asservi pour machine LAM PLAN 1 7 litres 08 08017 00
    Doseur type 8017 autonome 1 7 litres 08 18017 00
    Distributeur mélangeur type 8003
    • Type de pompe : 1 pompe vortex + mélangeur
    • Cuve : Volume utile 50 litres sur roulettes avec vanne de vidange
    • Alimentation électrique : 220V monophasé
    • Débit pompe : 50 litres/minute
    • Système de distribution : 3 voies de sortie orientables. Électrovanne 3 voies

     Désignation
    Qté Capacité Réf.
    Doseur type 8003 asservi pour machine LAM PLAN 1 50 litres W000 08003
    Doseur type 8003 autonome 1 50 litres W001 08003
    Distributeur mélangeur type 8007
    • Type de pompe : 1 pompe vortex
    • Cuve : Volume utile 7 litres
    • Alimentation électrique : 220V monophasé
    • Débit pompe : 25 litres/minutes
    • Système de distribution : 3 voies de sortie orientables. Électrovanne 3 voies

     Désignation
    Qté Capacité Réf.
    Doseur type 8007 asservi pour machine LAM PLAN 1 7 litres W000 08007
    Doseur type 8007 autonome 1 7 litres W001 08007
    Doseur distributeur M.M.809B – Venturi
    • Système de distribution :
      – Distribution de 2 liquides différents par système Venturi
      – 1 compartiment liquide équipé d’un agitateur
    • Commandes : Par boutons analogiques et minuteries
    • Alimentation air comprimé : 2 bars
    • Alimentation électrique : 220 V monophasé – 50 Hz
    • Communication doseur-machine : 1 entrée 220 V pour asservissement machine

     Désignation
    Qté Dim. Réf.
    Doseur distributeur M.M.809B 1 Avec 2 flacons verre 500 cc 08 01809 10
    Doseur distributeur M.M.909 – Péristaltique
    • Système de distribution : 3 pompes péristaltiques standards avec une sortie pour pilotage d’une pompe externe
    • Commandes : Écran tactile
    • Alimentation électrique : 220 V monophasé – 50 Hz
    • Communication doseur-machine : 1 entrée 24 V pour asservissement machine

     Désignation
    Qté Dim. Réf.
    Doseur distributeur M.M.909 version ADAPTABLE avec marche/arrêt manuelle 1 Avec 3 flacons verre 500 cc 08 03799 00
    Agitateur 1 Pour flacon verre 500 cc 08 02816 00
    Doseur distributeur M.M.909 HV – Péristaltique
    • Système de distribution : 2 pompes péristaltiques standards, 1 pompe gros débit pour liquide à viscosité élevée et une sortie pour pilotage d’une pompe externe
    • Commandes : Écran tactile
    • Alimentation électrique : 220 V monophasé – 50 Hz
    • Communication doseur-machine : 1 entrée 24 V pour asservissement machine

     Désignation
    Qté Dim. Réf.
    Doseur distributeur M.M.909 HV 1 Avec 3 flacons verre 500 cc 08 00799 100
    Agitateur 1 Pour flacon verre 500 cc 08 02816 00
    Anneaux d’autorodage fonte 40″ (Ø 1000 mm)

    Des fontes spécifiques de haute qualité sélectionnées par nos soins pour des résultats optimums et durables. Adaptables sur toutes les machines à roder, quelles qu’en soient la marque et la taille.

    Disponibles sur stock ou réalisés à la demande.



    Ø en mm Qté Réf.
    Ext. Int.
    457 406 1 U457 A10000
    Anneaux d’autorodage céramique SPYLAP® 40″ (Ø 1000 mm)

    Prévenez les problèmes de déformation mécanique. Les anneaux céramique vous permettent de préserver la planéité des plateaux, de maîtriser leur échauffement, tout en limitant la pollution grâce à l’absence de graphite.

    Le détecteur SPYLAP® permet à l’utilisateur de prévenir visuellement une déformation mécanique trop importante du support de rodage (ou de polissage) et des pièces à roder. Le SPYLAP® capte en permanence la température du support et il passe du noir au rouge à une température précise prédéfinie.



    Ø en mm Qté Réf.
    Ext. Int.
    450 406 1 08 81062 10
    Anneaux plastique 40″ (Ø 1000 mm)
    Ø en mm Qté Réf.
    Ext. Int.
    450 406 1 08 87012 00
    Visuels non contractuels
