Rodeuse/polisseuse pour production intensive de pièces :
Ø 5 à 160 mm

MM 9480 S

Version S avec système de pression pneumatique intégré.

Doseur distributeur

Système intégré à la machine et piloté par l’écran de contrôle.

Machines de production

Cette rôdeuse de Ø 480 mm reprend toutes les solutions techniques retenues sur les modèles de plus grande capacité.

Ø plateau
480 mm
Vitesse de rotation plateau
de 15 à 90 tr/min.
Ø intérieur des anneaux
182 mm
Poids en kg
300

Voir la fiche technique complète

PRÉSENTATION

M.M.9480

version S

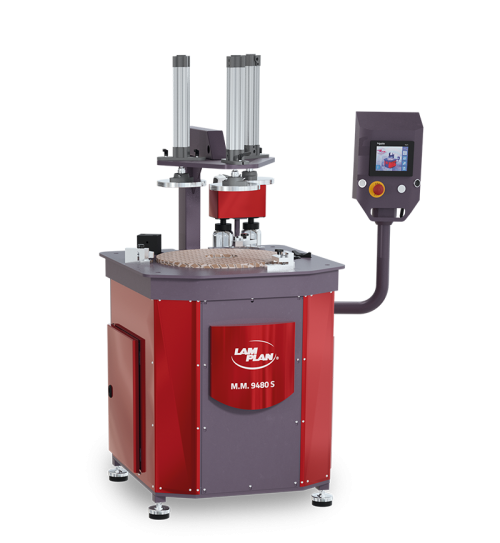

La M.M.9480 S est la nouvelle machine à roder plan de petit diamètre de la série M.M.9000.

Cette rodeuse de Ø 480 mm reprend toutes les solutions techniques retenues sur les modèles de plus grande capacité. Elle est par conséquent particulièrement robuste et stable.

Le support plateau repose sur une butée à billes, offrant une grande stabilité même en cas de forte contrainte le moto-réducteur est préservé.

Très complète dans sa version d’origine, elle est équipée d’une potence à 3 vérins de pression gérés électroniquement.

L’écran tactile de 5,7 ‘’ intègre toutes les fonctions de base d’une rodeuse de production dans une interface intuitive basée sur des icônes. Il vous permet de piloter tous les doseurs distributeurs de la gamme LAM PLAN et de sauvegarder 12 recettes.

Particulièrement adaptée aux ateliers de maintenance, aux ateliers de production de petites pièces et à la terminaison de pièces de haute horlogerie.

VIDÉO ET PHOTOS

Design
et technologie de pointe

La taille réduite de la machine facilite la manipulation par l’opérateur de tous les accessoires comme le changement de plateau ou le chargement déchargement des anneaux.

C’est un équipement compact de premier ordre qui pourra répondre aux exigences de finition les plus élevées ainsi qu’à une production intensive.

Toutes les vidéos LAM PLAN sur Youtube

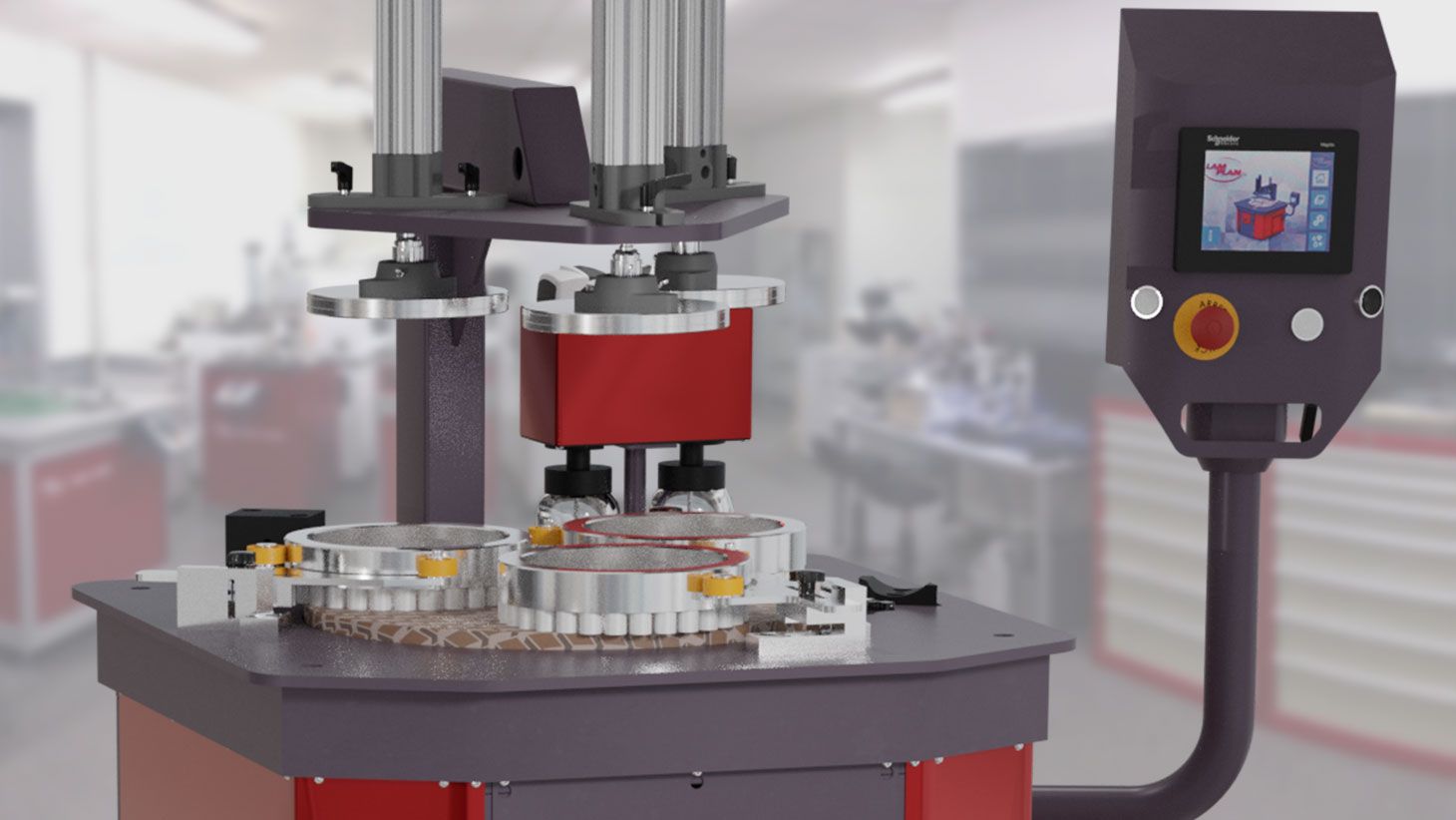

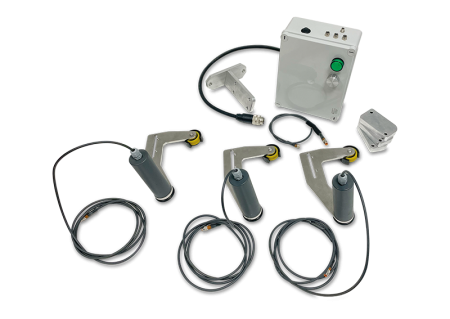

M.M.9480 version S avec bras et anneaux

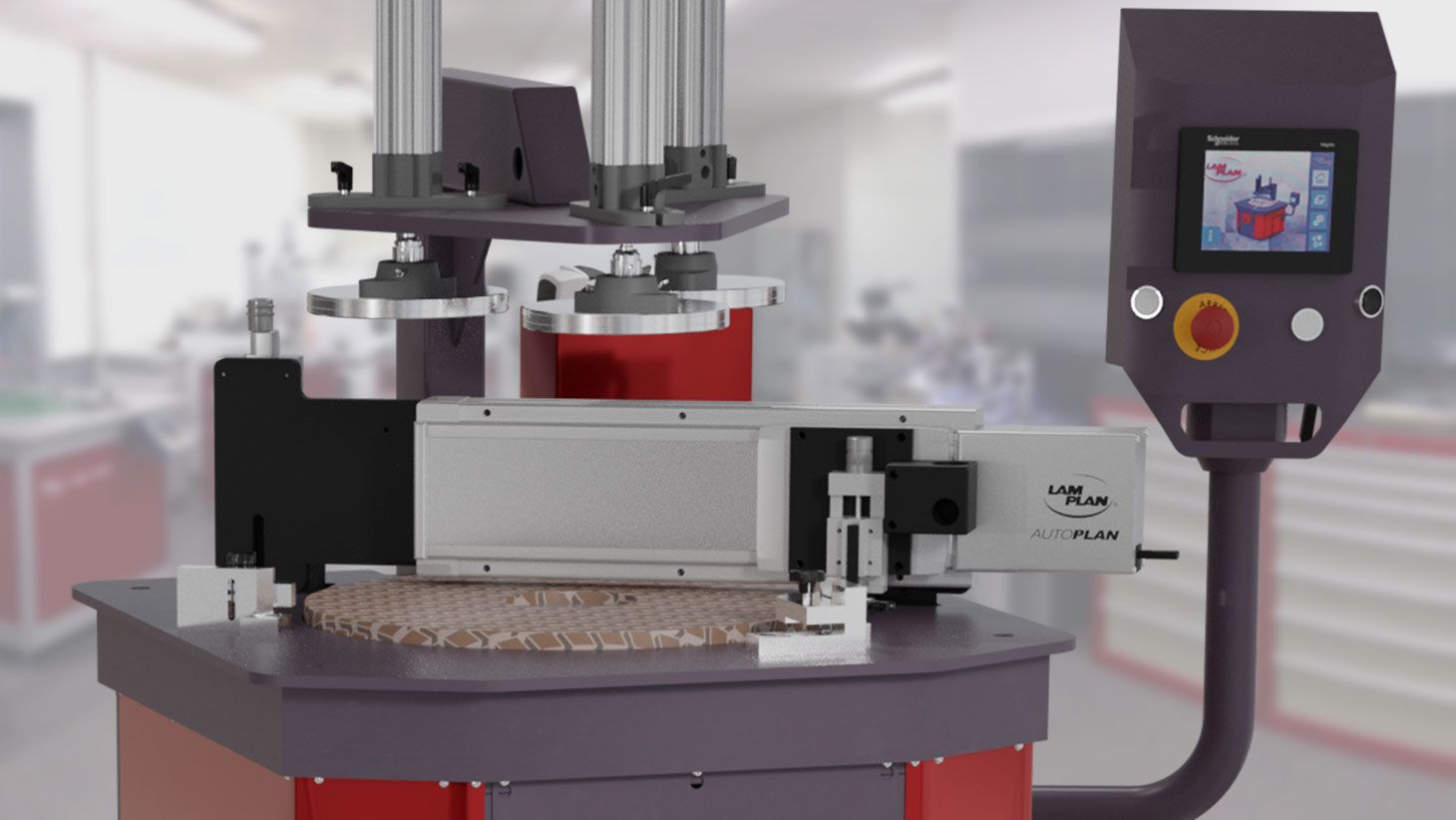

M.M.9480 version S avec système AUTOPLAN

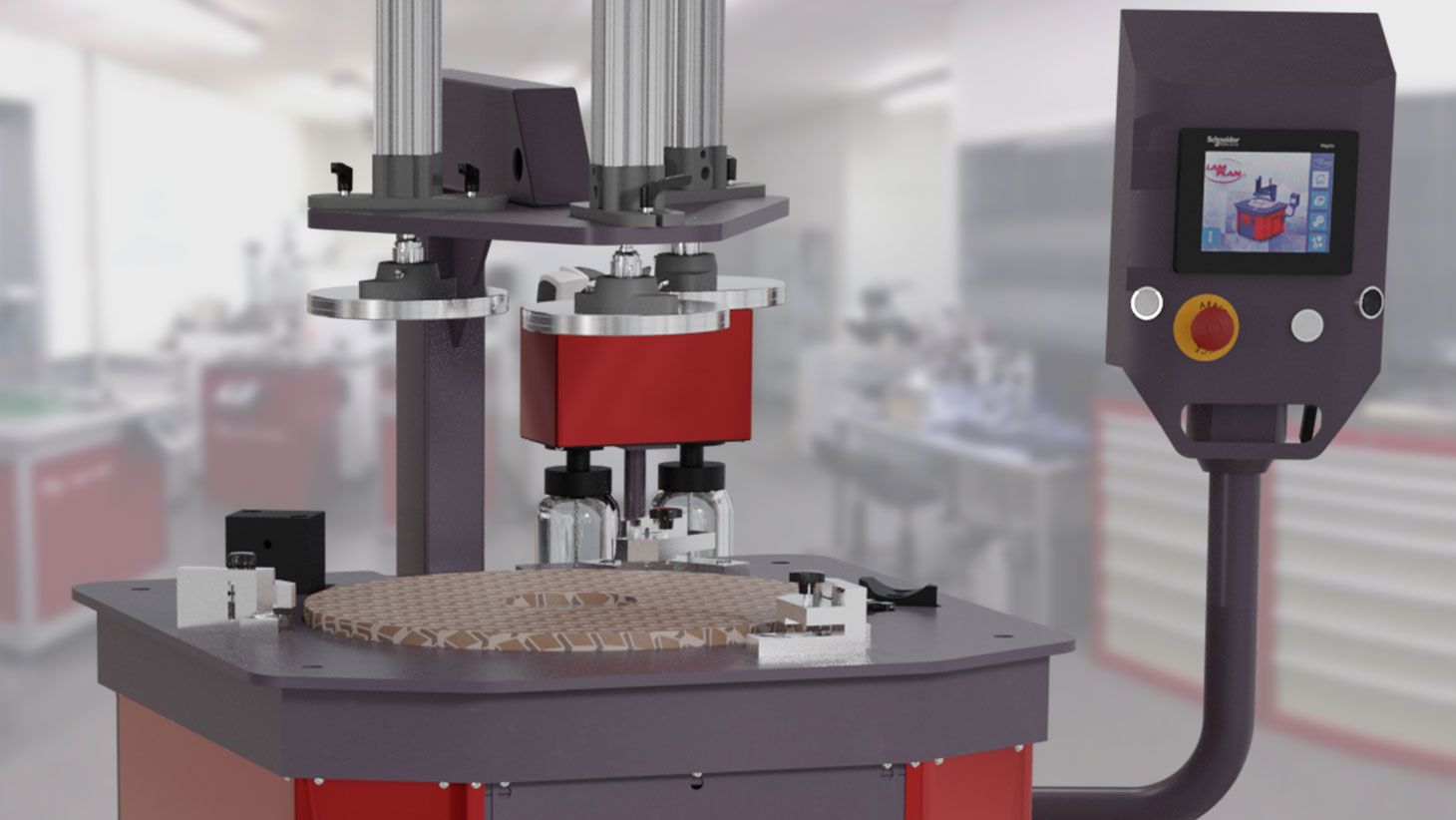

M.M.9480 version S

Visuels non contractuels

EN DÉTAILS

Caractéristiques techniques
et équipements

Modem intégré

Toutes les machines de la série M.M.9000 sont équipées d’origine d’un modem intégré afin de réaliser des opérations de maintenance à distance de l’automate. Elles sont compatibles avec les doseurs dédiés LAM PLAN et peuvent être équipées en option d’un capteur de niveau d’abrasif et de lubrifiant. La collecte de données de production sous forme de fichiers CSV est possible via l’interface USB.

Option AUTOPLAN

La rôdeuse M.M.9480 S est également compatible avec le système de reconditionnement du plateau AUTOPLAN. Il permet de gérer efficacement la planéité et le rainurage du plateau, il se positionne et se démonte en quelques minutes grâce aux points de fixation dédiés intégrés à la machine.

Version M.M.9380 S

Existe en version avec plateau Ø 380 mm – M.M.9380 S

10 9380S 00

Téléchargements

La fiche technique

PDF 134 Ko

Les catalogues

Page des catalogues

Fiche technique M.M.9480 version S

Ø plateau	480 mm
Ø intérieur anneaux	182 mm
Capacité par anneau	1 pièce Ø 160 mm ou 95 Ø 10 mm
Nombre d’anneaux	3
Alimentation électrique	230 V monophasé
Puissance du moteur	1,5 kW
Système d’application de pression	3 vérins pneumatiques
Pression applicable	10 à 600 N
Contrôle	Par écran tactile 5,7 pouces
Vitesse de rotation plateau	De 15 à 90 tr/min
Dimensions L x P x H	1160 x 860 x 1620 mm
Poids	300 kg
Système de distribution abrasif	Inclus Le type dépendra du choix du plateau
Référence	10 9480S 00

Options pour M.M.9480 S

Capteurs de niveau pour liquide diamant et fluide lubrifiant

08 90001 00
Règle micrométrique pour contrôle de la planéité du plateau de rodage

08 00899 00

ACCESSOIRES ET OPTIONS

Les accessoires disponibles

Doseur distributeur type 709

08 01709 00
Modèle péristaltique dédié aux machines LAM PLAN.
- Capacité : 2 x 500 cc dont 1 avec agitateur
- Alimentation électrique : 220V monophasé + entrée 24 V pour commande
- Débit pompe : 0,5 ml/seconde
- Système de distribution : buses non comprises
Doseur distributeur type 710

08 01710 00
Modèle péristaltique dédié aux machines LAM PLAN, préconisé pour les produits base huile.
- Capacité : 2 x 500 cc dont 1 avec agitateur
- Alimentation électrique : 220V monophasé + entrée 24 V pour commande
- Débit pompe : 0,5 ml/seconde
- Système de distribution : buses non comprises
Doseur distributeur type 719

08 01719 00
Modèle venturi dédié aux machines LAM PLAN.
- Capacité : 2 x 500 cc dont 1 avec agitateur
- Alimentation électrique : 220V monophasé + entrée 24 V pour commande
- Débit pompe : n.a.
- Système de distribution : buses non comprises
Distributeur mélangeur type 8017
- Type de pompe : 1 pompe péristaltique + mélangeur
- Cuve : Volume utile de 7 litres
- Alimentation électrique : 220V monophasé
- Débit pompe : 3,5 ml/seconde
- Système de distribution : Buse 813 sur pied mobile fournie avec le doseur
Désignation
Qté Capacité Réf.

Doseur type 8017 asservi pour machine LAM PLAN 1 7 litres 08 08017 00

Doseur type 8017 autonome 1 7 litres 08 18017 00
Distributeur mélangeur type 8003
- Type de pompe : 1 pompe vortex + mélangeur
- Cuve : Volume utile 50 litres sur roulettes avec vanne de vidange
- Alimentation électrique : 220V monophasé
- Débit pompe : 50 litres/minute
- Système de distribution : 3 voies de sortie orientables. Électrovanne 3 voies
Désignation
Qté Capacité Réf.

Doseur type 8003 asservi pour machine LAM PLAN 1 50 litres W000 08003

Doseur type 8003 autonome 1 50 litres W001 08003
Distributeur mélangeur type 8007

W00 08007
- Type de pompe : 1 pompe vortex
- Cuve : Volume utile 7 litres
- Alimentation électrique : 220V monophasé
- Débit pompe : 25 litres/minutes
- Système de distribution : 3 voies de sortie orientables. Électrovanne 3 voies
Désignation
Qté Capacité Réf.

Doseur type 8007 asservi pour machine LAM PLAN 1 7 litres W000 08007

Doseur type 8007 autonome 1 7 litres W001 08007
Doseur distributeur M.M.809B – Venturi
- Système de distribution :
  – Distribution de 2 liquides différents par système Venturi
  – 1 compartiment liquide équipé d’un agitateur
- Commandes : Par boutons analogiques et minuteries
- Alimentation air comprimé : 2 bars
- Alimentation électrique : 220 V monophasé – 50 Hz
- Communication doseur-machine : 1 entrée 220 V pour asservissement machine
Désignation
Qté Dim. Réf.

Doseur distributeur M.M.809B 1 Avec 2 flacons verre 500 cc 08 01809 10

Doseur distributeur M.M.909 – Péristaltique

Système de distribution : 3 pompes péristaltiques standards avec une sortie pour pilotage d’une pompe externe
Commandes : Écran tactile
Alimentation électrique : 220 V monophasé – 50 Hz
Communication doseur-machine : 1 entrée 24 V pour asservissement machine

Désignation	Qté	Dim.	Réf.
Doseur distributeur M.M.909 version ADAPTABLE avec marche/arrêt manuelle	1	Avec 3 flacons verre 500 cc	08 03799 00
Agitateur	1	Pour flacon verre 500 cc	08 02816 00

Doseur distributeur M.M.909 HV – Péristaltique
- Système de distribution : 2 pompes péristaltiques standards, 1 pompe gros débit pour liquide à viscosité élevée et une sortie pour pilotage d’une pompe externe
- Commandes : Écran tactile
- Alimentation électrique : 220 V monophasé – 50 Hz
- Communication doseur-machine : 1 entrée 24 V pour asservissement machine
Désignation
Qté Dim. Réf.

Doseur distributeur M.M.909 HV 1 Avec 3 flacons verre 500 cc 08 00799 100

Agitateur 1 Pour flacon verre 500 cc 08 02816 00
Anneaux d’autorodage fonte 19″ (Ø 480 mm)

Des fontes spécifiques de haute qualité sélectionnées par nos soins pour des résultats optimums et durables. Adaptables sur toutes les machines à roder, quelles qu’en soient la marque et la taille.

Disponibles sur stock ou réalisés à la demande.

Ø en mm Qté Réf.

Ext. Int.

218 182 1 U218 A0480
Anneaux d’autorodage céramique SPYLAP^® 19″ (Ø 480 mm)

Prévenez les problèmes de déformation mécanique. Les anneaux céramique vous permettent de préserver la planéité des plateaux, de maîtriser leur échauffement, tout en limitant la pollution grâce à l’absence de graphite.

Le détecteur SPYLAP^® permet à l’utilisateur de prévenir visuellement une déformation mécanique trop importante du support de rodage (ou de polissage) et des pièces à roder. Le SPYLAP^® capte en permanence la température du support et il passe du noir au rouge à une température précise prédéfinie.

Ø en mm Qté Réf.

Ext. Int.

224 182 1 08 94803 00
Anneaux plastique 19″ (Ø 480 mm)

Ø en mm Qté Réf.

Ext. Int.

224 183 1 09 94803 20
