Les plateaux de rodage

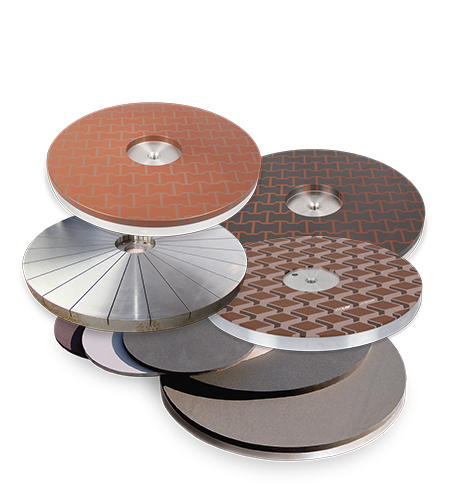

Plateaux fonte AQUA LAM®, NEW LAM® M’M’, EVOLAM®, Série 2000 et système de refroidissement

Plateaux fonte AQUA LAM®, NEW LAM® M'M', EVOLAM, Série 2000 et système de refroidissement

Plateaux fonte AQUA LAM®

lamplan rodagepolissage machines asavoir01
Fabricant et concepteur de plateaux et d’anneaux fonte, nous sélectionnons des fontes spécifiques de haute qualité pour des résultats optimums et durables.
Les plateaux et anneaux AQUA LAM® sont adaptables sur toutes les machines à roder, quelles qu’en soient la marque et la taille. Disponibles sur stock ou réalisés à la demande dans les meilleurs délais, les plateaux et anneaux fonte AQUA LAM® sont d’un rapport qualité prix exceptionnel.
Plateaux fonte de rodage avec rainurage radiale par défaut, disponibles sur demande en plein ou avec tous types de rainures, Concentriques, Hélicoïdales et Linéaires.

lamplan rodagepolissage accessoires aqualam

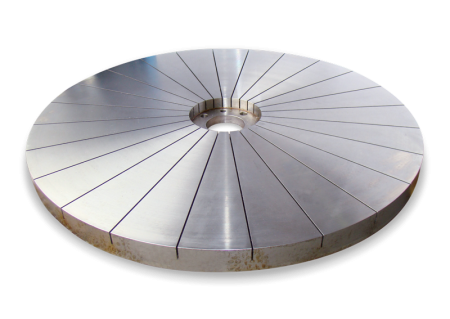

Plateaux fonte AQUA LAM®

Plateaux fonte de rodage à rainures radiales, avec système d’adaptation LAM PLAN.
Toute autre adaptation machine sur demande.



 Dimensions Ø
 Epaisseurs (suivant types de rodeuses) Réf.
14 » 355 mm 25 – 40 mm V0 14RA STD
15 » 381 mm 25 – 40 mm V0 15RA STD
19 » 480 mm 25 – 40 mm V0 19RA STD
24 » 610 mm 35 – 40 mm V0 24RA STD
28 » 700 mm  55 mm V0 28RA STD
36 » 914 mm 57 – 58 mm V0 36RA STD
39 » 1000 mm 57 – 60 mm V0 40RA STD
        1200 mm 70 mm V0 47RA STD
48 » 1219 mm 70 mm V0 48RA STD
59 » 1500 mm 80 – 100 mm V0 59RA STD

Plateaux NEW LAM® M’M’ Brevetés

Il y a 25 ans déjà, LAM PLAN innovait avec le lancement du système de polirodage breveté NEW LAM® M’M’. Depuis, LAM PLAN n’a cessé de faire évoluer le procédé pour répondre aux exigences techniques de ses clients. Le système breveté en France, Europe, États-Unis, Japon, Corée, etc. est aujourd’hui incontournable dans les process de rodage polissage.

Le plateau NEW LAM® M’M’, issu de la technique d’abrasion LAM PLAN®, utilise pour son fonctionnement, l’abrasif diamant libre. Dès la mise en rotation du plateau, sous l’effet du poids initial des pièces et de la charge appliquée par les vérins de la machine, les grains de diamant se déplacent et se fixent en produisant une action abrasive uniquement sur la face des pièces à roder.

Le brevet :

La disposition et la forme des deux composants du plateau permettent une alternance optimum entre les zones dures et les zones tendres. L’angle de coupe des grains de diamant est en permanence modifié, assurant un fort enlèvement de matière et une planéité parfaite.

Champs d’applications

lamplan rodagepolissage accessoires aqualam lamplan rodagepolissage accessoires aqualam

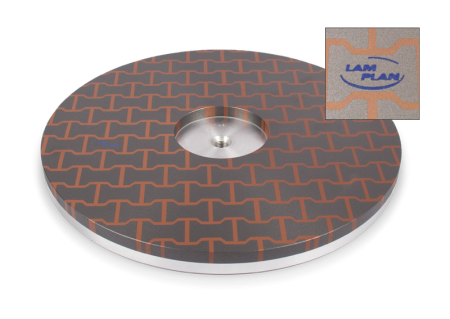

Plateaux NEW LAM® M’M’ BLEU – Ébauche

 Standard
 Ø
 Épaisseur (mm) Ø Alésage central (mm)
 Réf.
14″ 355 mm 13   09 NL103 20
15″ 381 mm 13 100 09 NL103 30
16″ 406 mm 13 100 09 NL103 40
19″ 480 mm 13 100 09 NL103 55
24″ 610 mm 15 115 09 NL103 60
27″ 700 mm 15 150 09 NL103 70
30″ 762 mm 15 152 09 NL103 80
36″ 914 mm 15 175 09 NL103 90
1000 mm 15 188 09 NL103 00
1200 mm 15 240 09 NL103 50
1500 mm 15 300 09 NL103 10



 Circuit de refroidissement incorporé
 Ø
 Épaisseur (mm) Ø Alésage central (mm)
 Réf.
15″ 381 mm 13 100 09 NL203 30
24″ 610 mm 15 115 09 NL203 60
700 mm 15 150 09 NL203 70
1000 mm 15 188 09 NL203 00
1200 mm 15 240 09 NL203 50
1500 mm 15 300 09 NL203 10

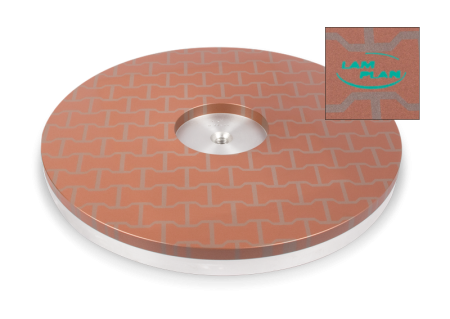

Plateaux NEW LAM® M’M’ VERT – Finition

 Standard
 Ø
 Épaisseur (mm) Ø Alésage central (mm)
 Réf.
14″ 355 mm 13   09 NL106 20
15″ 381 mm 13 100 09 NL106 30
16″ 406 mm 13 100 09 NL106 40
19″ 480 mm 13 100 09 NL106 55
24″ 610 mm 15 115 09 NL106 60
27″ 700 mm 15 150 09 NL106 70
30″ 762 mm 15 152 09 NL106 80
36″ 914 mm 15 175 09 NL106 90
1000 mm 15 188 09 NL106 00
1200 mm 15 240 09 NL106 50
1500 mm 15 300 09 NL106 10



 Circuit de refroidissement incorporé
 Ø
 Épaisseur (mm) Ø Alésage central (mm)
 Réf.
15″ 381 mm 13 100 09 NL206 30
24″ 610 mm 15 115 09 NL206 60
700 mm 15 150 09 NL206 70
1000 mm 15 188 09 NL206 00
1200 mm 15 240 09 NL206 50
1500 mm 15 300 09 NL206 10

Plateaux NEW LAM® M’M’ JAUNE – Super finition

 Standard
 Ø
 Épaisseur (mm) Ø Alésage central (mm)
 Réf.
14″ 355 mm 13   09 NL105 20
15″ 381 mm 13 100 09 NL105 30
16″ 406 mm 13 100 09 NL105 40
19″ 480 mm 13 100 09 NL105 55
24″ 610 mm 15 115 09 NL105 60
27″ 700 mm 15 150 09 NL105 70
30″ 762 mm 15 152 09 NL105 80
36″ 914 mm 15 175 09 NL105 90
1000 mm 15 188 09 NL105 00
1200 mm 15 240 09 NL105 50
1500 mm 15 300 09 NL105 10



 Circuit de refroidissement incorporé
 Ø
 Épaisseur (mm) Ø Alésage central (mm)
 Réf.
15″ 381 mm 13 100 09 NL205 30
24″ 610 mm 15 115 09 NL205 60
700 mm 15 150 09 NL205 70
1000 mm 15 188 09 NL205 00
1200 mm 15 240 09 NL205 50
1500 mm 15 300 09 NL205 10

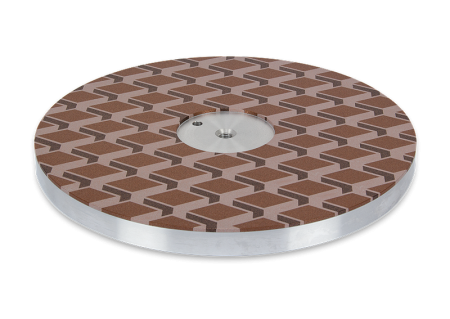

Plateaux composites EVOLAM® NOUVEAU

Un plateau pour 3 étapes

Les nouveaux plateaux de rodage EVOLAM® ULTIMATE et EVOLAM® CLASSIQUE ont été spécialement développés pour les matériaux durs comme le saphir ou les céramiques techniques. La composition spécifique de ces plateaux leur confère un excellent enlèvement de matière associé à une rugosité faible. Une opération de polyrodage avec nos plateaux EVOLAM® permet d’obtenir en 1 seule étape le stade de la superfinition.

Un rainurage type C ou H est généralement réalisé sur les plateaux EVOLAM® pour accroître leurs performances.



Plateaux composite EVOLAM® ULTIMATE

 Ø
 Epaisseur Réf.
15″ 381 mm 8 mm 09 EL154 30
19″ 480 mm 8 mm 09 EL154 55
24″ 610 mm 8 mm 09 EL154 60
700 mm 8 mm 09 EL154 70

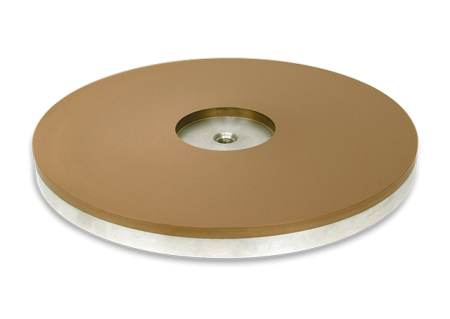

Plateaux composite EVOLAM® CLASSIQUE

 Ø
 Épaisseur Réf.
30’’ 762 mm 13 mm 09 EL104 80
36’’ 914 mm 13 mm 09 EL104 90
1000 mm 13 mm 09 EL104 00
1200 mm 13 mm 09 EL104 50
1500 mm 13 mm 09 EL104 10

Système de contrôle de la température

Le rodage plan, est basé sur des lois de mécanique et de physique où l’importance et la constance des températures sont essentielles.

Les variations de températures d’un plateau de rodage, quelles soient inhérentes aux opérations de rodage ou dépendantes des conditions extérieures, peuvent nuire à la qualité du résultat souhaité. Pour éviter ces nuisances, l’utilisation de nos plateaux à haut rendement NEW LAM®M’M’ nécessite l’utilisation d’un système de contrôle de température.

Les plateaux COMPOSITES LAM PLAN avec système de refroidissement intégré assurent la maîtrise des variations de température lors de productions en séries. Cette option permet d’éviter les déformations du plateau et par conséquent les déformations de vos pièces.

lamplan supports systemenewlammm shema fr

Régulateur P803

Pour maîtriser la planéité des plateaux, la température doit être controlée.

L’unité de régulation de température LAM PLAN P803 est réversible, elle peut également remonter la température du plateau avant la mise en service. Cela permet de démarrer le rodage dans les meilleures conditions de géométrie quel que soit l’environnement de travail.

Le régulateur P803 a été conçu pour maintenir la température entre 2 valeurs de consigne. C’est un équipement autonome qui possède sa propre interface de commande.

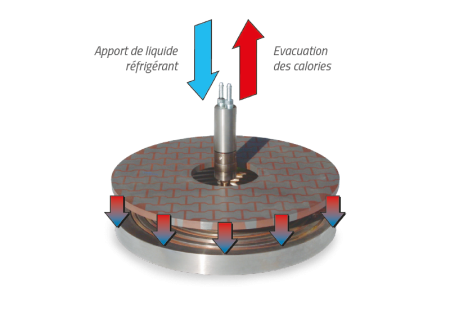

Plateau NEW LAM M’M’ avec système de régulation de température

Le système de refroidissement LAM PLAN capte les calories directement sous la surface active du plateau.
Il est adaptable sur toutes machines.

lamplan supports plateaulammm shema fr

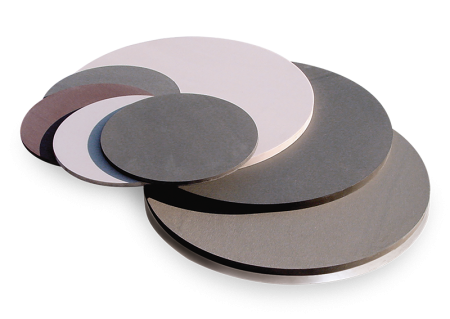

Plateaux monocomposant série 2000

Principalement utilisés lors de phases de prépolissage, ces plateaux permettent d’obtenir des états de surface facilitant l’étape de finition sur disque de polissage. Disponibles en version pleine ou sur demande avec rainures radiales, concentriques, hélicoïdales ou linéaires.

Différents types de rainures

lamplan rodagepolissage accessoires serie2000fig1 lamplan rodagepolissage accessoires serie2000fig2

Plateaux monocomposant 2006

Rodage fin, polissage intermédiaire – Tous matériaux



 Pour abrasif 6 µm à 1 µm
 Ø
Épaisseur (mm) Réf.
15″ 381 mm 13 09 P2006 30
19’’ 480 mm 13 09 P2006 55
24″ 610 mm 13 09 P2006 60
700 mm 13 09 P2006 70
1 000 mm 13 09 P2006 00

Plateaux monocomposant 2001

Rodage fin – Matériaux durs



 Pour abrasif 15 µm à 1 µm
 Ø
Épaisseur (mm) Réf.
15″ 381 mm 6 09 P2001 30
19″ 480 mm 6 09 P2001 55
24″ 610 mm 6 09 P2001 60
700 mm 6 09 P2001 70
1 000 mm 6 09 P2001 00

Plateaux monocomposant 2002

Rodage d’ébauche – Tous matériaux



 Pour abrasif 30 µm à 15 µm
 Ø
Épaisseur (mm) Réf.
15″ 381 mm 13 09 P2002 30
19″ 480 mm 13 09 P2002 55
24″ 610 mm 13 09 P2002 60
700 mm 13 09 P2002 70
1 000 mm 13 09 P2002 00

Plateaux monocomposant 2003

Rodage fin – Tous matériaux



 Pour abrasif 9 µm à 3 µm
 Ø
Épaisseur (mm) Réf.
15″ 381 mm 13 09 P2003 30
19″ 480 mm 13 09 P2003 55
24″ 610 mm 13 09 P2003 60
700 mm 13 09 P2003 70
1 000 mm 13 09 P2003 00

Plateaux monocomposant 2005

Polissage super fin – Tous matériaux



 Pour abrasif 3 µm à 1 µm
 Ø
Épaisseur (mm) Réf.
15″ 381 mm 13 09 P2005 30
19″ 480 mm 13 09 P2005 55
24″ 610 mm 13 09 P2005 60
700 mm 13 09 P2005 70
1 000 mm 13 09 P2005 00

Plateaux monocomposant 2007

Polissage super fin – Tous matériaux



 Pour abrasif 2 µm à 1 µm
 Ø
Épaisseur (mm) Réf.
15″ 381 mm 13 09 P2007 30
19″ 480 mm 13 09 P2007 55
24″ 610 mm 13 09 P2007 60
700 mm 13 09 P2007 70
1 000 mm 13 09 P2007 00

À savoir…

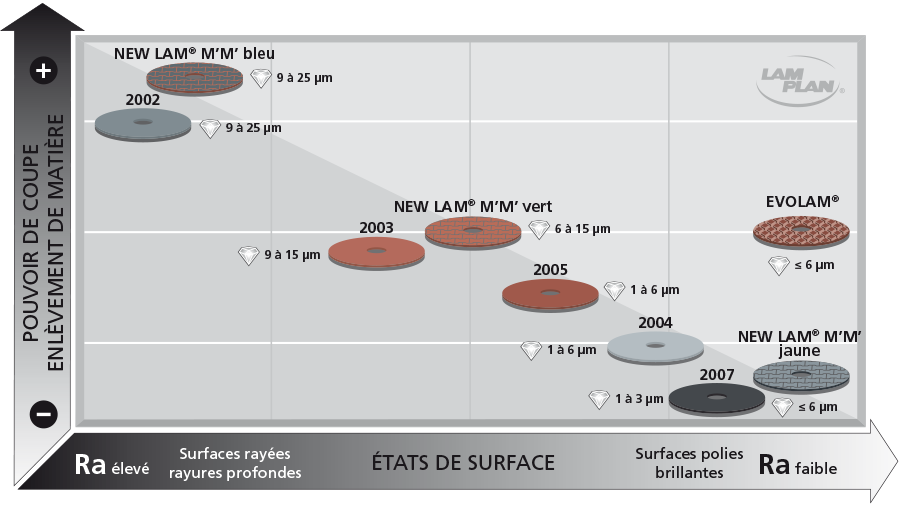

Positionnement des plateaux composites de rodage LAM PLAN
