Les rodoirs et lapidoirs manuels

Systèmes M.M.®, formes A, B, C et rodoirs cylindriques expansibles
rodoirs et lapidoirs manuels

Rodoirs et lapidoirs M.M.®

Façonnez immédiatement vous-même vos rodoirs dans toutes les formes, à partir d’ébauches M.M.® brevetées ne contenant pas d’abrasif.
lamplan rodagepolissage supports rodoirslapidoirsApplications

Pour l’ébauche, la finition, la superfinition externe et interne de pièces de formes sphériques, coniques et cylindriques, le rodage interne des corps de vannes, le rodage de pièces hydrauliques et beaucoup d’autres formes.

La solution

LAM PLAN apporte une solution originale, fonctionnelle et adaptée, elle répond à des exigences d’états de surface difficiles à atteindre avec des outils ou des meules. LAM PLAN livre ses rodoirs à l’état d’ébauche, l’utilisateur finalise la forme de son choix. Un usinage rapide à l’aide d’outils courants (jamais de meule), permet d’adapter les rodoirs aux formes des pièces à roder et ensuite de procéder au rodage-polissage sur machines ou en utilisation manuelle dans certains cas. Cette technique est possible grâce au système LAM PLAN M.M.® qui combine des rodoirs et des abrasifs diamantés libres.

La technique

Les rodoirs LAM PLAN M.M.® sont constitués de deux matières différentes par leurs
caractéristiques mécaniques, physiques et de résistance. La composition et la disposition des deux composants associées à l’utilisation d’abrasifs diamants spécifiques est la base du système breveté LAM PLAN M.M.® et de son efficacité.

Qualités

Afin d’obtenir des états de surface variant de 0,2 micron à 0,01 micron/Ra LAM PLAN propose différents types de rodoirs. La répartition des 2 matériaux qui constituent les rodoirs bi-composants brevetés type M.M.® reste constante, quelle que soit la forme qu’on leur donne. Les rodoirs type 2000 sont mono-composants, ils bénéficient de la qualité des matériaux des bi-composants mais leur efficacité est inférieure et leur usure plus rapide.

Les avantages du système LAM PLAN M.M.® associés aux abrasifs Bio DIAMANT®

Le système LAM PLAN M.M.® utilise des abrasifs particuliers. Un liant chimique permet une répartition homogène et stable de grains de diamant calibrés, en évitant tout phénomène de décantation. Dès la mise en rotation du rodoir, sous l’effet de la pression appliquée et du passage sur les deux matières différentes, les grains de diamant se déplacent et se fixent alternativement. Cela provoque un phénomène d’accélération considérable du mouvement de ces particules assurant un fort enlèvement de matière. En pénétrant de manière infime et pour un temps très court dans la masse métallique du rodoir, chaque particule de diamant présente toujours une arête face à la pièce à usiner.

Toutes les arêtes de coupe travaillent en survitesse. L’efficacité de l’abrasif est donc meilleure et plus durable. De plus, grâce à l’utilisation du diamant, le revêtement du rodoir ne s’use pratiquement pas (bonne tenue de la forme ou de la planéité).

Le lubrifiant LAM PLAN type M.M.®, vaporisé en très faible quantité permet, par son action de refroidissement, de nettoyer les arêtes de coupe du diamant, chargées de déchets métalliques.
La petite quantité de lubrifiant réduit considérablement le volume de “boue d’usinage”.
Le travail est plus propre et produit moins de déchets.



  Type

Rodoirs M.M. brevetés Bi-composants M.M.® 980 ébauche
M.M.® 991 finition
M.M.® 992 superfinition
Gamme économique Mono-composant 2002 ébauche
2003 finition

Rodoirs M.M.® forme A cylindrique

Ébauche de forme cylindrique destinée à être usinée par tournage avec outil carbure à sec pour s’adapter aux pièces à traiter.



 Exemple de mise en œuvre
Pièce rodée
Matière
Rodoir
Abrasif
Résultat
Cupule pour prothèse de hanche Chrome
Cobalt
Forme A
Type 992
Stick
M.M. 143
Sphéricité
3 µm


Rodoirs MM Rodoirs MM

 Type
Ø en mm Réf.
991 25 x 100 09 09991 28
992 25 x 100 09 09992 28
2002 25 x 100 09 20022 20
2003 25 x 100 09 20032 20
980 50 x 50 09 09980 10
991 50 x 50 09 09991 10
992 50 x 50 09 09992 10
2002 50 x 50 09 20021 10
2003 50 x 50 09 20031 10
2002 50 x 100 09 20022 10
2003 50 x 100 09 20032 10
2002 50 x 150 09 20023 10
2003 50 x 150 09 20033 10
980 75 x 50 09 09980 80
991 75 x 50 09 09991 80
992 75 x 50 09 09992 80
2002 75 x 50 09 20021 80
2003 75 x 50 09 20031 80
2002 75 x 100 09 20022 80
2003 75 x 100 09 20032 80
2002 75 x 150 09 20023 80
2003 75 x 150 09 20033 80
2002 100 x 50 09 20021 90
2003 100 x 50 09 20031 90
2002 100 x 100 09 20022 90
2003 100 x 100 09 20032 90
2002 100 x 150 09 20023 90
2003 100 x 150 09 20033 90



NOUVEAU Forfait usinage sur mesure

 Désignation
Qté. Réf.
Forfait usinage sur mesure 1 99 SAV0F 00

Rodoirs M.M.® forme B plate

Les rodoirs forme B sont composés d’une partie active de 5 mm fixée sur une base en acier* assurant une grande rigidité. Pour les dimensions supérieures à 200 mm, veuillez nous consulter. Afin de procéder à l’usinage des rodoirs et pour leur utilisation, les formes A ou B doivent être serrées dans le mandrin d’un tour ou montées sur une tige métallique (par taraudage ou collage).

N.B. Le taraudage doit toujours rester en-deçà de l’épaisseur de l’acier* dans le cas des formes B.
Dans tous les cas (formes A ou B) il est nécessaire de dégager le centre du revêtement pour éviter le point mort.
*base aluminium sur demande



 Exemple de mise en œuvre
Pièce rodée
Matière
Rodoir
Abrasif
Résultat
Soupape de sécurité Stellite Forme B
Type 991
Stick
M.M.141
Etanchéité


Rodoirs MM Rodoirs MM

 Type
Ø en mm Réf.
980 50 x 15 09 09980 30
991 50 x 15 09 09991 30
992 50 x 15 09 09992 30
2002 50 x 15 09 02002 30
2003 50 x 15 09 02003 30
980 100 x 15 09 09980 40
991 100 x 15 09 09991 40
992 100 x 15 09 09992 40
2002 100 x 15 09 02002 40
2003 100 x 15 09 02003 40
980 150 x 15 09 09980 50
991 150 x 15 09 09991 50
992 150 x 15 09 09992 50
2002 150 x 15 09 02002 50
2003 150 x 15 09 02003 50
980 200 x 15 09 09980 60
991 200 x 15 09 09991 60
992 200 x 15 09 09992 60
2002 200 x 15 09 02002 60
2003 200 x 15 09 02003 60



NOUVEAU Forfait usinage sur mesure

 Désignation
Qté. Réf.
Forfait usinage sur mesure 1 99 SAV0F 00

Lapidoirs M.M.® forme C rectangulaire

Ébauche de forme destinée à être usinée pour s’adapter à des pièces de formes spéciales.

 Exemple de mise en œuvre
Pièce rodée
Matière
Rodoir
Abrasif
Résultat
Cylindre de laminoir Fonte Forme C
Type 980
Stick
M.M.133
Rugosité
Ra 0,08


Rodoirs MM

 3 pièces
 Types
Dim. en mm Réf.
980 10 x 20 x 560 09 08445 30
991 10 x 20 x 560 09 08446 30
992 10 x 20 x 560 09 08449 30



NOUVEAU Forfait usinage sur mesure

 Désignation
Qté. Réf.
Forfait usinage sur mesure 1 99 SAV0F 00

Rodoirs cylindriques expansibles

La formule pour la précision des alésages.

L’ensemble est composé de :

  • Un arbre conique prévu pour être monté sur le mandrin.
  • Un rodoir en fonte à structure serrée. Une fente hélicoïdale permet l’expansion en maintenant sa forme géométrique. L’intérieur du rodoir est conique pour recevoir l’arbre.
  • Un poussoir en forme de tube permet de chasser le rodoir sur l’arbre.
Mode opératoire

L’abrasif à utiliser avec les rodoirs est choisi en fonction du travail à effectuer :

  • Enlèvement de matière important : stick doseur diamant M.M.132.
  • Super finition : stick doseur diamant M.M.142 ou 144.

Lubrification à l’aide du fluide M.M.712.

Utilisation

lamplan rodagepolissage supports rodoirscylindriquesfig1

Résultats

lamplan rodagepolissage supports rodoirscylindriquesfig1

Un diamètre 15,9 mm a été percé sur une longueur de 38 mm.
Après contrôle, une ovalisation de 4/100e de mm a été relevée et un état de surface de 0,5 micron Ra.



Première opération

Avec rodoir et stick doseur diamant M.M.132 : ovalisation réduite à 4/10e de micron.
État de surface de 0,12 micron Ra.



Deuxième opération

Avec rodoir et stick doseur diamant M.M.144 : ovalisation limitée à 1/10e de micron.
État de surface de 0,03 micron Ra.

Rodoirs cylindriques expansibles

 Ø (mm)
Long. E (mm) Expansion D (mm) Réf.
1,19 12,70 1,168 à 1,397 99 91011 90
1,59 15,85 1,574 à 1,930 99 91015 90
1,98 15,85 1,956 à 2,311 99 91019 80
2,38 19,05 2,362 à 2,743 99 91023 80
2,78 19,05 2,743 à 3,099 99 91027 80
3,17 22,19 3,149 à 3,479 99 91031 70
3,57 22,19 3,530 à 3,886 99 91035 70
3,97 22,19 3,937 à 4,318 99 91039 70
4,37 22,19 4,318 à 4,673 99 91043 70
4,76 34,91 4,724 à 5,105 99 91047 60
5,16 34,91 5,130 à 5,461 99 91051 60
5,56 44,45 5,537 à 5,918 99 91055 60
5,95 44,45 5,918 à 6,248 99 91059 50
6,35 50,80 6,324 à 6,705 99 91063 50
6,75 50,80 6,731 à 7,010 99 91067 50
7,14 50,80 7,112 à 7,340 99 91071 40
7,54 50,80 7,518 à 7,670 99 91075 40
7,94 50,80 7,924 à 8,305 99 91079 40
8,33 50,80 8,305 à 8,610 99 91083 30
8,73 50,80 8,712 à 8,915 99 91087 30
9,13 50,80 9,093 à 9,245 99 91091 30
9,53  63,50 9,499 à 9,855 99 91095 30
9,92  63,50 9,906 à 10,185 99 91099 20
10,32  63,50 10,287 à 10,515 99 91103 20
10,72  63,50 10,693 à 10,845 99 91107 20
11,11  63,50 11,074 à 11,430 99 91111 10
11,51  63,50 11,480 à 11,785 99 91115 10
11,91  63,50 11,861 à 12,090 99 91119 10
12,30  63,50 12,268 à 12,420 99 91123 00
12,70  82,55 12,674 à 13,081 99 91127 00
13,49  82,55 13,462 à 13,868 99 91134 90
14,29  82,55 14,249 à 14,579 99 91142 90
15,08  82,55 15,062 à 15,290 99 91150 80
15,88  82,55 15,849 à 16,256 99 91158 80
16,67  82,55 16,637 à 16,941 99 91166 70
17,46  82,55 17,424 à 17,627 99 91174 60
18,26  82,55 18,237 à 18,415 99 91182 60
19,05  88,90 19,024 à 19,380 99 91190 50
19,84  88,90 19,812 à 20,116 99 91198 40
20,64  88,90 20,599 à 20,853 99 91206 40
21,43  88,90 21,412 à 21,615 99 91214 30
22,23  88,90 22,199 à 22,580 99 91222 30
23,02  88,90 22,987 à 23,342 99 91230 20
23,81  88,90 23,774 à 24,079 99 91238 10
24,61  88,90 24,587 à 24,790 99 91246 10

Arbres coniques pour mandrin

 N°
Ø A (mm)
Long. B (mm) Long. C (mm) Réf.
4/0 3,17 19,05 39,10 99 92004 00
3/0 3,17 19,05 39,10 99 92003 00
2/0 3,17 19,05 41,25 99 92002 00
0 3,17 19,05 44,45 99 92000 00
1 4,74 25,40 69,85 99 92000 10
2 4,76 25,40 76,20 99 92000 20
3 4,76 25,40 101,60 99 92000 30
4 5,53 25,40 101,60 99 92000 40
5 9,79 38,10 127,00 99 92000 50
6 7,90 38,10 127,00 99 92000 60
7 9,51 38,10 152,40 99 92000 70
8 10,27 38,10 152,40 99 92000 80
9 12,70 50,80 177,80 99 92000 90
10 12,70 50,80 177,80 99 92001 00

Poussoirs

 N°
Réf.
4/0 99 93004 00
3/0 99 93003 00
2/0 99 93002 00
0 99 93000 00
1 99 93000 10
2 99 93000 20
3 99 93000 30
4 99 93000 40
5 99 93000 50
6 99 93000 60
7 99 93000 70
8 99 93000 80
9 99 93000 90
10 99 93001 00

Extracteurs

 Caractéristiques
Réf.
Pour rodoirs Ø 1,19 à 4,37 mm 99 94000 10
Pour rodoirs Ø 4,76 à 15,48 mm 99 94000 20
Pour rodoirs Ø 15,88 à 31,75 mm 99 94000 30


Toute autre dimension sur demande.

À savoir…

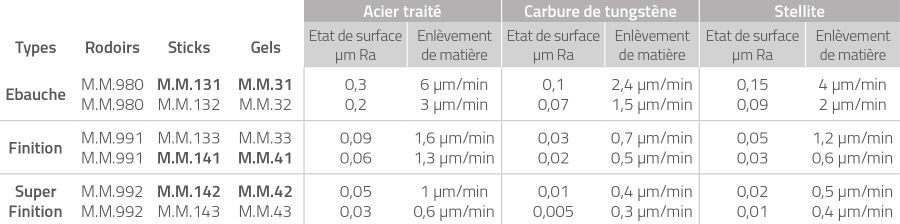

Exemples de mise en œuvre

Les sticks et gels conseillés pour un emploi courant sont indiqués en caractères gras.
