Anwendungen

Vorbearbeitung, Endbearbeitung, Superpolieren auf Teilen von kugeliger, konischer oder zylindrischer Form…

Die Lösung

LAM PLAN hat eine originelle, funktionelle und anpassungsfähige Lösung für alle Anforderungen der Oberflächen, die mit Werkzeug oder Schleifkörpern schwer zu erzielen sind. LAM PLAN bietet Läppwerkzeug im vorbearbeiteten Zustand und der Anwender arbeitet die Endform nach seinen Anforderungen heraus.

Die Technik

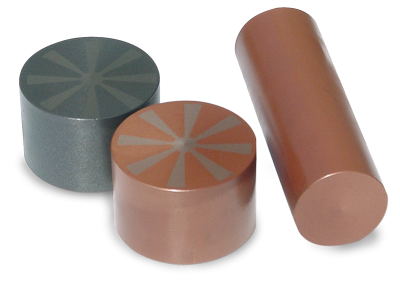

Das Läppwerkzeug LAM PLAN M.M.® besteht aus zwei unterschiedlichen Materialien im Hinblick auf mechanische, physikalische und Festigkeitseigenschaften.
Zusammensetzung und Anordnung der beiden Komponenten in Verbindung mit den speziellen Diamantschleifmitteln bilden die Grundlage des patentierten Systems LAM PLAN M.M.® und seiner Effizienz.

Qualitäten

Um Oberfläche von 0,2 Mikron bis 0,01 Mikron/Ra zu erzielen, bietet LAM PLAN verschiedene Arten von Honwerkzeugen an. Die Verteilung der 2 Materialien, aus denen die patentierten Zweikomponenten-Läppwerkzeuge des Typs M.M.® bestehen, bleibt konstant. Die Monokomponente Läppwerkzeuge vom Typ 2000 profitieren von der Qualität der Materialien der Zweikomponenten-Läppwerkzeuge aber ihre Effizienz ist geringer und ihr Verschleiß viel schneller.

Die Vorteile des LAM PLAN M.M.®-Systems in Verbindung mit Bio DIAMANT®-Schleifmitteln

Alle Kanten arbeiten mit überhöhter Geschwindigkeit. Das erhöht die Wirksamkeit des Schleifmittels und macht es dauerhafter. Die Beschichtung des Läppwerkzeugs dank der Verwendung des Diamanten nutzt sich nicht ab.
Mit dem Schmiermittel LAM PLAN Typ M.M.®, sehr fein zerstäubt, werden die mit metallischem Abfall beladenen Schnittkante des Diamanten dank des Kühleffekts gereinigt.
Durch die geringe Menge an Schmiermittel wird die Menge des « Bearbeitungsschlamms » beträchtlich reduziert. Die Arbeit ist sauberer und es wird weniger Abfall erzeugt.

Qualitäten

Zum Erzielen Oberfläche zwischen 0,2 Mikron bis 0,01 Mikron bietet LAM PLAN unterschiedliches Läppwerkzeug. Die Aufteilung der 2 Materialien, aus denen das patentierte Zweikomponenten-Läppwerkzeug Typ M.M.® besteht, bleibt gleich, ungeachtet der Formgebung. Das Typ 2000 Werkzeug besteht aus einer Komponente. Es weist die Qualität des Zweikomponenten-Materials auf, ist aber weniger effizient und nutzt sich schneller ab.

Läppwerkzeug M.M.® Form A

Vorbearbeitung zylindrische Form für trockene Drehbearbeitung mit Hartmetall zur Anpassung an die zu bearbeitenden Teile.



 Einsatzbespiel
Geläpptes Teil
Material
Werkzeug
Schleifmittel
Ergebnis
Kupula für Hüftprothese Chrom
Kobalt
Form A
Typ 992
Stick
M.M. 143
Kugelgestalt 3 µm


Rodoirs MM Rodoirs MM

 Typ
Ø in mm ArtikelNr.
991 25 x 100 09 09991 28
992 25 x 100 09 09992 28
2002 25 x 100 09 20022 20
2003 25 x 100 09 20032 20
980 50 x 50 09 09980 10
991 50 x 50 09 09991 10
992 50 x 50 09 09992 10
2002 50 x 50 09 20021 10
2003 50 x 50 09 20031 10
2002 50 x 100 09 20022 10
2003 50 x 100 09 20032 10
2002 50 x 150 09 20023 10
2003 50 x 150 09 20033 10
980 75 x 50 09 09980 80
991 75 x 50 09 09991 80
992 75 x 50 09 09992 80
2002 75 x 50 09 20021 80
2003 75 x 50 09 20031 80
2002 75 x 100 09 20022 80
2003 75 x 100 09 20032 80
2002 75 x 150 09 20023 80
2003 75 x 150 09 20033 80
2002 100 x 50 09 20021 90
2003 100 x 50 09 20031 90
2002 100 x 100 09 20022 90
2003 100 x 100 09 20032 90
2002 100 x 150 09 20023 90
2003 100 x 150 09 20033 90



NOUVEAU Bearbeitungspauschal

 Beschriftung
 Menge ArtikelNr.
Auf Anfrage 1 99 SAV0F 00

Läppwerkzeug M.M.® Form B

Das Läppwerkzeug Form B besteht aus einem aktiven Bereich 5 mm, befestigt auf einem Sockel aus Stahl*. Das sorgt für eine hohe Steifigkeit. Für Abmessungen über 200 mm fragen Sie bitte nach. Wenn das Läppwerkzeug verwendet oder bearbeitet werden soll, müssen die Formen A und B in das Bohrfutter einer Maschine geklemmt oder auf einer Metallstange befestigt werden (Gewindebohren oder Verkleben).

N.B. Beim Gewindebohren muss die Dicke bei Form B unter der des Stahls* bleiben. In jedem Fall (Form A und B) darf die Mitte nicht beschichtet sein, um den Totpunkt zu vermeiden.
*uf Anfrage Aluminiumsockel



 Einsatzbespiel
Geläpptes Teil
Material
Werkzeug
Schleifmittel
Ergebnis
Sicherheitsventil Stellit Form B
Typ 991
Stick
M.M.141
Dichtigkeit


Rodoirs MM Rodoirs MM

 Type
Ø in mm ArtikelNr.
980 50 x 15 09 09980 30
991 50 x 15 09 09991 30
992 50 x 15 09 09992 30
2002 50 x 15 09 02002 30
2003 50 x 15 09 02003 30
980 100 x 15 09 09980 40
991 100 x 15 09 09991 40
992 100 x 15 09 09992 40
2002 100 x 15 09 02002 40
2003 100 x 15 09 02003 40
980 150 x 15 09 09980 50
991 150 x 15 09 09991 50
992 150 x 15 09 09992 50
2002 150 x 15 09 02002 50
2003 150 x 15 09 02003 50
980 200 x 15 09 09980 60
991 200 x 15 09 09991 60
992 200 x 15 09 09992 60
2002 200 x 15 09 02002 60
2003 200 x 15 09 02003 60



NOUVEAU Bearbeitungspauschal

 Beschriftung
 Menge ArtikelNr.
Auf Anfrage 1 99 SAV0F 00

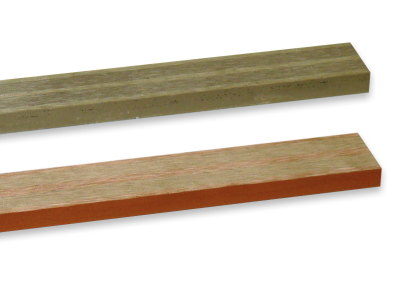

Läppwerkzeug M.M.® Form C

Vorbearbeitung von Formen, die später durch Bearbeitung an Teile spezieller Form angepasst werden.



 Einsatzbeispiel
Geläpptes Teil
Material
Werkzeug
Schleifmittel
Ergebnis
Walzwerkzylinder Guss Form C
Typ 980
Stick
M.M.133
Rauigkeit
Ra 0,08


Rodoirs MM

 3 Stück

 Typ
Ø in mm ArtikelNr.
980 10 x 20 x 560 09 08445 30
991 10 x 20 x 560 09 08446 30
992 10 x 20 x 560 09 08449 30



NOUVEAU Bearbeitungspauschal

 Beschriftung
 Menge ArtikelNr.
Auf Anfrage 1 99 SAV0F 00

Zylindrisches ausziehbares Läppwerkzeug

Die Formel für präzise Bohrungen.

Das Set besteht aus:

  • Einer konischen Welle, die an dem Bohrfutter befestigt wird.
  • Einem Gusswerkzeug mit gedrungener Struktur. Ein schraubenförmiger Schlitz ermöglicht das Ausziehen unter Beibehaltung der geometrischen Form. Das Innere ist konisch zur Aufnahme der Welle.
  • Einem Schieber in Form eines Rohres, um das Werkzeug auf die Welle zu schieben.
Vorgehensweise

Wahl des Schleifmittels für das Werkzeug abhängig von der auszuführenden Arbeit:

  • Hoher Materialabtrag: Diamant-Dosierstift M.M.132.
  • Superfinish: Diamant-Dosierstift M.M.142 oder 144.
  • Schmieren mit Fluid M.M.712.
Verwenden Sie

lamplan rodagepolissage supports rodoirscylindriquesfig1

Ergebnisse

lamplan rodagepolissage supports rodoirscylindriquesfig1

Es wurde ein Durchmesser von 15,9 mm auf eine Länge von 38 mm gebohrt. Nach Kontrolle wurde eine Unrundheit von 4/100e mm festgestellt und eine Rauigkeit von 0,5 Mikron Ra.





Erste Aktion

Mit Werkzeug und Diamant-Dosierstift M.M.132: Unrundheit reduziert auf 4/10eMikron. Rauheit von 0,12 Mikron Ra.





Zweite Aktion

Mit Werkzeug und Diamant-Dosierstift M.M.144: Unrundheit begrenzt auf 1/10eMikron. Rauheit von 0,03 Mikron Ra.

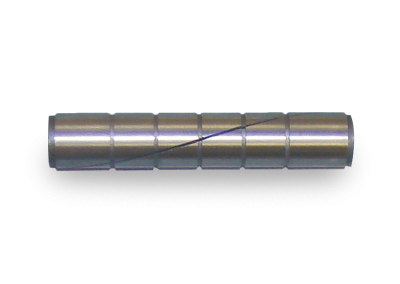

Läppwerkzeug

Zylindrisches ausziehbares Läppwerkzeug

 Ø in mm
Lange E (mm) Dehnung D (mm) ArtikelNr.
1,19 12,70 1,168 > 1,397 99 91011 90
1,59 15,85 1,574 > 1,930 99 91015 90
1,98 15,85 1,956 > 2,311 99 91019 80
2,38 19,05 2,362 > 2,743 99 91023 80
2,78 19,05 2,743 > 3,099 99 91027 80
3,17 22,19 3,149 > 3,479 99 91031 70
3,57 22,19 3,530 > 3,886 99 91035 70
3,97 22,19 3,937 à 4,318 99 91039 70
4,37 22,19 4,318 > 4,673 99 91043 70
4,76 34,91 4,724 > 5,105 99 91047 60
5,16 34,91 5,130 > 5,461 99 91051 60
5,56 44,45 5,537 > 5,918 99 91055 60
5,95 44,45 5,918 > 6,248 99 91059 50
6,35 50,80 6,324 > 6,705 99 91063 50
6,75 50,80 6,731 > 7,010 99 91067 50
7,14 50,80 7,112 > 7,340 99 91071 40
7,54 50,80 7,518 > 7,670 99 91075 40
7,94 50,80 7,924 > 8,305 99 91079 40
8,33 50,80 8,305 > 8,610 99 91083 30
8,73 50,80 8,712 > 8,915 99 91087 30
9,13 50,80 9,093 > 9,245 99 91091 30
9,53  63,50 9,499 > 9,855 99 91095 30
9,92  63,50 9,906 > 10,185 99 91099 20
10,32  63,50 10,287 > 10,515 99 91103 20
10,72  63,50 10,693 > 10,845 99 91107 20
11,11  63,50 11,074 > 11,430 99 91111 10
11,51  63,50 11,480 > 11,785 99 91115 10
11,91  63,50 11,861 > 12,090 99 91119 10
12,30  63,50 12,268 > 12,420 99 91123 00
12,70  82,55 12,674 > 13,081 99 91127 00
13,49  82,55 13,462 > 13,868 99 91134 90
14,29  82,55 14,249 > 14,579 99 91142 90
15,08  82,55 15,062 > 15,290 99 91150 80
15,88  82,55 15,849 > 16,256 99 91158 80
16,67  82,55 16,637 > 16,941 99 91166 70
17,46  82,55 17,424 > 17,627 99 91174 60
18,26  82,55 18,237 > 18,415 99 91182 60
19,05  88,90 19,024 > 19,380 99 91190 50
19,84  88,90 19,812 > 20,116 99 91198 40
20,64  88,90 20,599 > 20,853 99 91206 40
21,43  88,90 21,412 > 21,615 99 91214 30
22,23  88,90 22,199 > 22,580 99 91222 30
23,02  88,90 22,987 > 23,342 99 91230 20
23,81  88,90 23,774 > 24,079 99 91238 10
24,61  88,90 24,587 > 24,790 99 91246 10

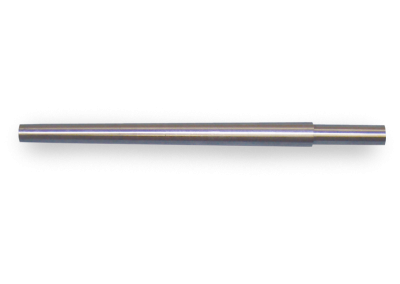

Welle

Welle

 N°
Ø A (mm)
Lange B (mm) Lange C (mm) ArtikelNr.
4/0 3,17 19,05 39,10 99 92004 00
3/0 3,17 19,05 39,10 99 92003 00
2/0 3,17 19,05 41,25 99 92002 00
0 3,17 19,05 44,45 99 92000 00
1 4,74 25,40 69,85 99 92000 10
2 4,76 25,40 76,20 99 92000 20
3 4,76 25,40 101,60 99 92000 30
4 5,53 25,40 101,60 99 92000 40
5 9,79 38,10 127,00 99 92000 50
6 7,90 38,10 127,00 99 92000 60
7 9,51 38,10 152,40 99 92000 70
8 10,27 38,10 152,40 99 92000 80
9 12,70 50,80 177,80 99 92000 90
10 12,70 50,80 177,80 99 92001 00

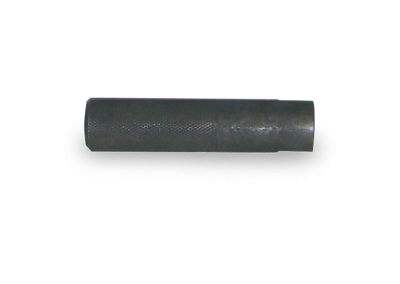

Schieber

 N°
ArtikelNr.
4/0 99 93004 00
3/0 99 93003 00
2/0 99 93002 00
0 99 93000 00
1 99 93000 10
2 99 93000 20
3 99 93000 30
4 99 93000 40
5 99 93000 50
6 99 93000 60
7 99 93000 70
8 99 93000 80
9 99 93000 90
10 99 93001 00

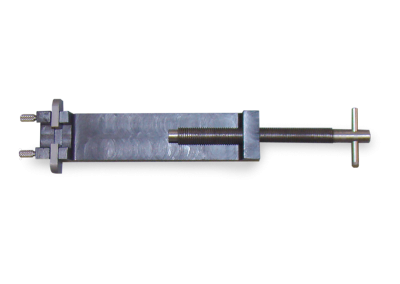

Auszieher

Auszieher

Technische Daten
ArtikelNr.
Für Werkzeug Ø 1,19 bis 4,37 mm 99 94000 10
Für Werkzeug Ø 4,76 bis 15,48 mm 99 94000 20
Für Werkzeug Ø 15,88 bis 31,75 mm 99 94000 30


Alle anderen Masse auf Anfrage.

Achtung

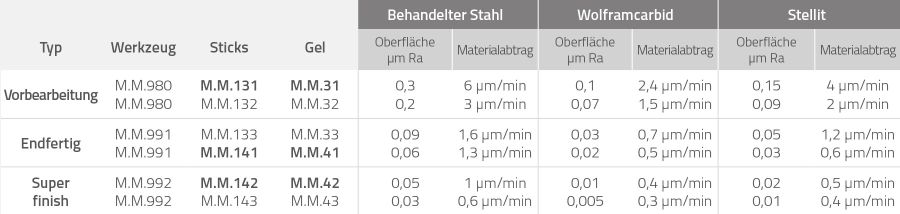

Einsatzbeispiele

Sticks finden Sie auf Seite 116 und Gele auf Seite 157 in unserem Katalog unter Formpolieren.
