Lappatori e lucidatori manuali

Sistemi M.M.®, forma A, B, C e lappatori cilindrici espandibili.

rodoirs et lapidoirs manuels

Lappatori e lucidatori M.M.®

Crea la forma che vuoi con i lappatori M.M.® brevettatti, non contengono abrasivo.
lamplan rodagepolissage supports rodoirslapidoirsApplicazioni

Per la sgrossatura, la finitura, la super finitura esterna e interna di pezzi di forme sferiche, coniche, e cilindriche, la lappatura interna di corpi di valvole, la lappatura di pezzi idraulici e molte altre forme.

La soluzione

LAM PLAN apporta una soluzione originale, funzionale e adattata; risponde a esigenze di stati di superficie difficili da raggiungere con utensili o mole. LAM PLAN fornisce i suoi lappatori allo stato grezzo e l’utilizzatore rifinisce la forma a propria scelta. Una lavorazione rapida con l’aiuto di utensili correnti (mai mole) permette di adattare i lappatori alle forme dei pezzi da lappare e in seguito di procedere alla lappatura/lucidatura su macchine o manualmente in certi casi. Questa tecnica è possibile grazie al sistema LAM PLAN M.M.® che combina lappatori e abrasivi diamantati liberi.

La tecnica

I lappatori LAM PLAN M.M.® sono costituiti da due materiali differenti per caratteristiche meccaniche, fisiche e di resistenza. La composizione e la disposizione dei due componenti associate all’utilizzo di abrasivi diamantati specifici sono alla base del sistema brevettato LAM PLAN M.M.® e della sua efficacia.

Qualità

Al fine di ottenere stati di superficie varianti da 0,2 micron a 0,01 micron/Ra LAM PLAN propone diversi tipi di lappatori. La ripartizione dei 2 materiali che costituiscono i lappatori bi-componente brevettati tipo M.M.® rimane costante, indipendentemente dalla forma che gli viene data. I lappatori tipo 2000 sono mono componenti, traggono vantaggio dalla qualità dei materiali bi-componenti ma la loro efficacia è inferiore e la loro usura più rapida.

I vantaggi del sistema LAM PLAN M.M.® associato agli abrasivi Bio DIAMANT®

Il sistema LAM PLAN M.M.® utilizza abrasivi particolari. Un legante chimico permette una ripartizione omogenea e stabile dei granuli di diamante calibrati, evitando qualsiasi fenomeno di decantazione. Fin dalla messa in rotazione del lappatore, sotto l’effetto della pressione applicata e del passaggio sui due materiali differenti, i granuli di diamante si spostano e si fissano alternativamente. Ciò provoca un fenomeno di accelerazione considerevole del movimento di queste particelle, assicurando una forte rimozione di materiale. Penetrando appena, e per un tempo molto breve, nella massa metallica dei lappatori, ciascuna particella di diamante presenta sempre un bordo tagliente sul pezzo da lavorare.

Tutti i bordi di taglio lavorano in alta velocità. L’efficacia dell’abrasivo è quindi migliore e più durevole.

Inoltre, grazie all’utilizzo del diamante, il rivestimento del lappatore praticamente non si usura (buona tenuta della forma o della planarità).

Il lubrificante LAM PLAN tipo M.M.®, vaporizzato in piccolissima quantità permette, con la sua azione di raffreddamento, di pulire i bordi di taglio del diamante, caricati di residui metallici.

La piccola quantità di lubrificante riduce considerevolmente il volume di “fango di lavorazione”. Il lavoro è più pulito e produce meno residui.



  Tipi

Lappatore M.M. brevettato bi-componente M.M.® 980 sgrossatura
M.M.® 991 finitura
M.M.® 992 superfinitura
Gamma economica mono-componente 2002 sgrossatura
2003 finitura

Lappatori M.M.® forma A cilindrica

Grezzo di forma cilindrica destinato ad essere lavorato al tornio con utensile al carburo a secco, per adattarsi ai pezzi da lavorare.



 Esempio di messa in opera
Pezzo lappato
Materiale
Lappatore
Abrasivo
Risultato
Cupola di protesi d’anca Cromo
Cobalto
Forma A
Tipo 992
Stick
M.M. 143
Sfericità 3 µm


Rodoirs MM Rodoirs MM

 Tipo
Ø mm Codice
991 25 x 100 09 09991 28
992 25 x 100 09 09992 28
2002 25 x 100 09 20022 20
2003 25 x 100 09 20032 20
980 50 x 50 09 09980 10
991 50 x 50 09 09991 10
992 50 x 50 09 09992 10
2002 50 x 50 09 20021 10
2003 50 x 50 09 20031 10
2002 50 x 100 09 20022 10
2003 50 x 100 09 20032 10
2002 50 x 150 09 20023 10
2003 50 x 150 09 20033 10
980 75 x 50 09 09980 80
991 75 x 50 09 09991 80
992 75 x 50 09 09992 80
2002 75 x 50 09 20021 80
2003 75 x 50 09 20031 80
2002 75 x 100 09 20022 80
2003 75 x 100 09 20032 80
2002 75 x 150 09 20023 80
2003 75 x 150 09 20033 80
2002 100 x 50 09 20021 90
2003 100 x 50 09 20031 90
2002 100 x 100 09 20022 90
2003 100 x 100 09 20032 90
2002 100 x 150 09 20023 90
2003 100 x 150 09 20033 90



NOUVEAU Pacchetto di lavorazione personalizzato

 Descrizione
Qtà Codice
Pacchetto di lavorazione personalizzato 1 99 SAV0F 00

Lappatori M.M.® forma B piana

Destinati all’uso su macchine per la lavorazione dei pezzi piani o cilindrici. Lo spessore della parte attiva è di 5 mm. Essa viene fissata su una base in acciaio* assicurando una grande rigidità. Per le dimensioni superiori a 200 mm, si prega di consultarci. Per procedere alla lavorazione dei lappatori e il loro utilizzo, le forme A o B , devono essere serrate nel mandrino della macchina, su un’asta metallica (mediante filettatura o incollaggio).
N.B. La filettatura deve sempre rimanere nello spessore dell’acciaio* nel caso delle forme B. In tutti i casi (forme A o B) è necessario liberare il centro del rivestimento per evitare il punto morto. In corso di lavorazione, si raccomanda di recuperare scaglie e polveri per ridurre il tempo di pulitura.

*base in alluminio su richiesta



 Esempio di messa in opera
Pezzo lappato
Materiale
Lappatore
Abrasivo
Risultato
Valvola di sicurezza Stellite Forma B
Tipo 991
Stick
M.M.141
Tenuta


Rodoirs MM Rodoirs MM

 Tipo
Ø mm Codice
980 50 x 15 09 09980 30
991 50 x 15 09 09991 30
992 50 x 15 09 09992 30
2002 50 x 15 09 02002 30
2003 50 x 15 09 02003 30
980 100 x 15 09 09980 40
991 100 x 15 09 09991 40
992 100 x 15 09 09992 40
2002 100 x 15 09 02002 40
2003 100 x 15 09 02003 40
980 150 x 15 09 09980 50
991 150 x 15 09 09991 50
992 150 x 15 09 09992 50
2002 150 x 15 09 02002 50
2003 150 x 15 09 02003 50
980 200 x 15 09 09980 60
991 200 x 15 09 09991 60
992 200 x 15 09 09992 60
2002 200 x 15 09 02002 60
2003 200 x 15 09 02003 60



NOUVEAU Pacchetto di lavorazione personalizzato

 Descrizione
Qtà Codice
Pacchetto di lavorazione personalizzato 1 99 SAV0F 00

Lucidatori M.M.® forma C rettangolare

Destinati alla realizzazione di lappatori per la lavorazione di pezzi con forme speciali.



 Esempio di messa in opera
Pezzo lappato
Materiale
Lacidatore
Abrasivo
Risultato
Cilindro di laminatore Ghisa Forme C
Tipo 980
Stick
M.M.133
Rugosità
Ra 0,08


Rodoirs MM

 3 pezzi

 Tipo
Ø mm Codice
980 10 x 20 x 560 09 08445 30
991 10 x 20 x 560 09 08446 30
992 10 x 20 x 560 09 08449 30



NOUVEAU Pacchetto di lavorazione personalizzato

 Descrizione
Qtà Codice
Pacchetto di lavorazione personalizzato 1 99 SAV0F 00

Lappatori cilindrici espandibili

La soluzione per la precisione degli alesaggi.

L’insieme è composto da:

  • Un albero conico previsto per essere montato su mandrino.
  • Uno lappatore in ghisa a struttura serrata. Una fessura elicoidale ne permette l’espansione mantenendone la forma geometrica. L’interno del lappatore è conico per ricevere l’albero.
  • Uno spintore a forma di tubo, permette di spingere il lappatore sull’albero.
Modo di utilizzo

L’abrasivo da utilizzare con i lappatori viene scelto in funzione del lavoro da effettuare e del grado di finitura voluto:

  • Rimozione di materiale importante: stick dosatore diamantato M.M.132.
  • Superfinitura: stick dosatore diamantato M.M.142 o 144.

Lubrificazione con fluido M.M.712.

Utilizzo

lamplan rodagepolissage supports rodoirscylindriquesfig1

Risultati

lamplan rodagepolissage supports rodoirscylindriquesfig1



Un diametro 15,9 mm è stato forato su una lunghezza di 38 mm.
Dopo il controllo, un’ovalizzazione di 4/100 di mm è stata rilevata con uno stato superficiale 0,5 micron Ra.




Prima operazione

Con lappatore e stick dosatore diamantato M.M.132: ovalizzazione ridotta a 4/10 di micron.
Stato superficiale 0,12 micron Ra.




Seconda operazione

iamantato M.M.144: ovalizzazione a 1/10 di micron.
Stato superficiale 0,03 micron Ra..

Lappatori cilindrici espandibili

 Ø (mm)
Lung. E (mm) Espansione D (mm) Codice
1,19 12,70 1,168 a 1,397 99 91011 90
1,59 15,85 1,574 a 1,930 99 91015 90
1,98 15,85 1,956 a 2,311 99 91019 80
2,38 19,05 2,362 a 2,743 99 91023 80
2,78 19,05 2,743 a 3,099 99 91027 80
3,17 22,19 3,149 a 3,479 99 91031 70
3,57 22,19 3,530 a 3,886 99 91035 70
3,97 22,19 3,937 a 4,318 99 91039 70
4,37 22,19 4,318 a 4,673 99 91043 70
4,76 34,91 4,724 a 5,105 99 91047 60
5,16 34,91 5,130 a 5,461 99 91051 60
5,56 44,45 5,537 a 5,918 99 91055 60
5,95 44,45 5,918 a 6,248 99 91059 50
6,35 50,80 6,324 a 6,705 99 91063 50
6,75 50,80 6,731 a 7,010 99 91067 50
7,14 50,80 7,112 a 7,340 99 91071 40
7,54 50,80 7,518 a 7,670 99 91075 40
7,94 50,80 7,924 a 8,305 99 91079 40
8,33 50,80 8,305 a 8,610 99 91083 30
8,73 50,80 8,712 a 8,915 99 91087 30
9,13 50,80 9,093 a 9,245 99 91091 30
9,53  63,50 9,499 a 9,855 99 91095 30
9,92  63,50 9,906 a 10,185 99 91099 20
10,32  63,50 10,287 a 10,515 99 91103 20
10,72  63,50 10,693 a 10,845 99 91107 20
11,11  63,50 11,074 a 11,430 99 91111 10
11,51  63,50 11,480 a 11,785 99 91115 10
11,91  63,50 11,861 a 12,090 99 91119 10
12,30  63,50 12,268 a 12,420 99 91123 00
12,70  82,55 12,674 a 13,081 99 91127 00
13,49  82,55 13,462 a 13,868 99 91134 90
14,29  82,55 14,249 a 14,579 99 91142 90
15,08  82,55 15,062 a 15,290 99 91150 80
15,88  82,55 15,849 a 16,256 99 91158 80
16,67  82,55 16,637 a 16,941 99 91166 70
17,46  82,55 17,424 a 17,627 99 91174 60
18,26  82,55 18,237 a 18,415 99 91182 60
19,05  88,90 19,024 a 19,380 99 91190 50
19,84  88,90 19,812 a 20,116 99 91198 40
20,64  88,90 20,599 a 20,853 99 91206 40
21,43  88,90 21,412 a 21,615 99 91214 30
22,23  88,90 22,199 a 22,580 99 91222 30
23,02  88,90 22,987 a 23,342 99 91230 20
23,81  88,90 23,774 a 24,079 99 91238 10
24,61  88,90 24,587 a 24,790 99 91246 10

Alberi conici per mandrino

 N°
Ø A (mm)
Lung. B (mm) Lung. C (mm) Codice
4/0 3,17 19,05 39,10 99 92004 00
3/0 3,17 19,05 39,10 99 92003 00
2/0 3,17 19,05 41,25 99 92002 00
0 3,17 19,05 44,45 99 92000 00
1 4,74 25,40 69,85 99 92000 10
2 4,76 25,40 76,20 99 92000 20
3 4,76 25,40 101,60 99 92000 30
4 5,53 25,40 101,60 99 92000 40
5 9,79 38,10 127,00 99 92000 50
6 7,90 38,10 127,00 99 92000 60
7 9,51 38,10 152,40 99 92000 70
8 10,27 38,10 152,40 99 92000 80
9 12,70 50,80 177,80 99 92000 90
10 12,70 50,80 177,80 99 92001 00

Spintori

 N°
Codice
4/0 99 93004 00
3/0 99 93003 00
2/0 99 93002 00
0 99 93000 00
1 99 93000 10
2 99 93000 20
3 99 93000 30
4 99 93000 40
5 99 93000 50
6 99 93000 60
7 99 93000 70
8 99 93000 80
9 99 93000 90
10 99 93001 00

Estrattori

 Caratteristiche
Codice
Per lappatori da Ø 1,19 a 4,37 mm 99 94000 10
Per lappatori da Ø 4,76 a 15,48 mm 99 94000 20
Per lappatori da Ø 15,88 a 31,75 mm 99 94000 30


Altre dimensioni su richiesta.

Consiglia

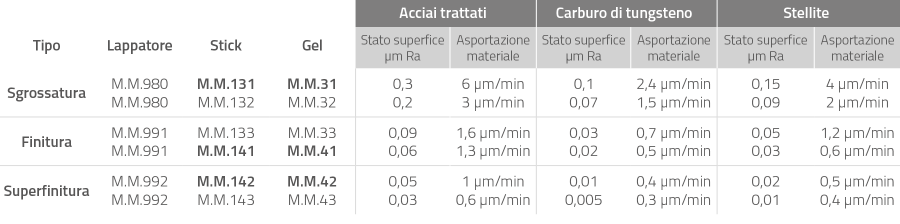

Esempi applicativi su diversi materiali

Esempi

Gli stick e i gels consigliati sono indicati in grassetto.
