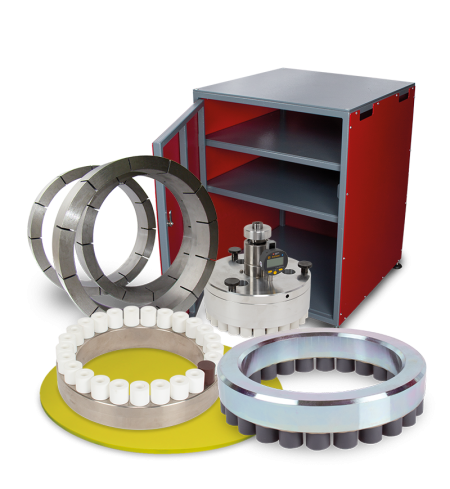

Les accessoires pour machines à roder et à polir

Anneaux d’autorodage, masques, disques intercalaires et de maintien, accessoires divers
accessoires pour machines à roder et à polir

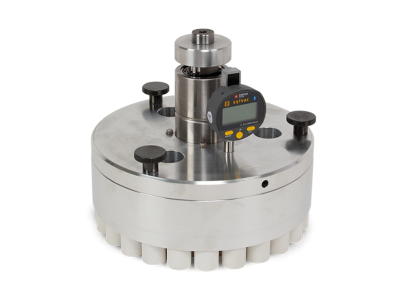

mesureo lam plan mesure matière

MESUREO : mesure d’enlèvement de matière

10 84003 00
Pour machine M.M.8400

Système permettant l’obtention de surfaces planes à moins d’un micron, combinée à un parallélisme de qualité entre la face rodée et une référence.

Cet appareil est constitué d’un disque de pression, parfaitement plan, capable de translater sur un axe vertical. Il vient donc réaliser un appui sur la face opposée à la surface à roder.

Le guidage de ce plateau d’appui est réalisé par une douille à billes de haute précision. Ainsi, à l’issue du cycle de rodage, les pièces contenues par cet outillage auront un parallélisme inférieur à 5 microns. Le plan d’appui est revêtu de céramique, assurant une longue durée de vie à cette surface de référence sans risque de pollution métallique.

Enfin, cet outillage est équipé d’un palpeur sans fil, permettant de visualiser l’enlèvement de matière en temps réel sur un pc, placé à proximité de la machine à roder à laquelle ce montage sera associé. La cote cible à atteindre peut être paramétrée. Par un jeu de couleur très intuitif, l’opérateur peut donc visualiser rapidement sur le moniteur de son ordinateur si les pièces sont dans la tolérance d’épaisseur définie par votre cahier des charges.

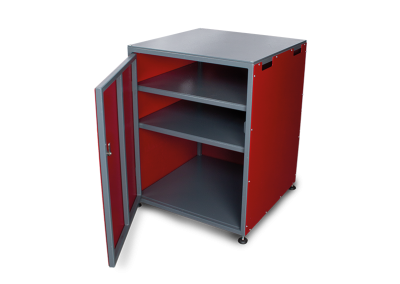

Meuble support

10 M8400 00
Pour machine M.M.8400
Hauteur : 73 cm
1 porte
2 tablettes

Anneaux d’autorodage fonte

Des fontes spécifiques de haute qualité sélectionnées par nos soins pour des résultats optimums et durables. Adaptables sur toutes les machines à roder, quelles qu’en soient la marque et la taille. Disponibles sur stock ou réalisés à la demande.



 Machines compatibles
Ø plateaux Ø en mm Hauteur Poids Réf.
    Ext. Int. mm kg
  14″ 166 130 45,5 2,28 U166 A0355
MM 8400 (Ø 381 mm) 15″ 178 140 45,5 2,97 U178 A0381
MM 9480 S (Ø 480 mm) 19″ 218 182 45,5 4,20 U218 A0480
MM 8600 (Ø 610 mm) 24″ 286 248 70 7,84 U286 A0610
MM 9700 (Ø 700 mm) 27″ 315 275 70 9,24 U315 A0711
  36″ 419 368 100 20,80 U419 A0914
MM 9100 (Ø 1 000 mm) 40″ 457 406 100 24 U457 A1000
MM 9120 (Ø 1 200 mm) 48″ 545 480 100 36,60 U545 A1219
MM 9120 (Ø 1 200 mm) (4x) 48” 510 432 125 41 U510 A1219
MM 9150 (Ø 1 500 mm) 59″ 685 605 125 55 U685 A1500

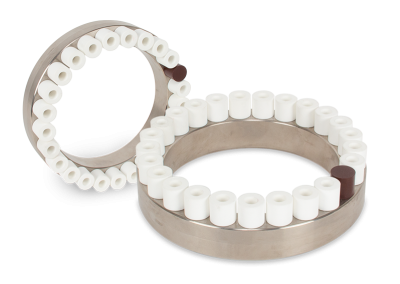

Anneaux d’autorodage céramique SPYLAP®

Prévenez les problèmes de déformation mécanique. Les anneaux céramiques vous permettent de préserver la planéité des plateaux, de maîtriser leur échauffement, tout en limitant la pollution grâce à l’absence de graphite.

lamplan rodagepolissage accessoiresmachines anneauxceramique2

Le détecteur SPYLAP® permet à l’utilisateur de prévenir visuellement une déformation mécanique trop importante du support de rodage (ou de polissage) et des pièces à roder. Le SPYLAP® capte en permanence la température du support et il passe du noir au rouge à une température précise prédéfinie.



 Machines compatibles
Ø plateaux Ø en mm Hauteur Poids Réf.
    Ext. Int. mm kg
  12” 140 106 41 0,83 08 83062 10
MM 8400 (Ø 381 mm) 15″ 182 140 41  2,42 08 83562 10
MM 9480 S (Ø 480 mm) 19″ 224 182 43,5  3,20 08 94803 00
MM 8600 (Ø 610 mm) 24″ 290 248 46 4,75 08 86562 10
MM 9700 (Ø 700 mm) 27″ 317 275 51  5,83 08 87562 10
MM 9100 (Ø 1 000 mm) 40″ 450 406 81  15,60 08 81062 10
MM 9120 (Ø 1 200 mm) 48” 544 480 81  24,31 08 81262 10

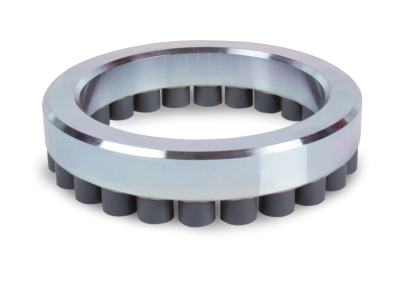

Anneaux plastique

 Machines compatibles
Ø plateaux Ø en mm Hauteur Poids Réf.
    Ext. Int. mm kg
  12” 140 106 41 0,73 08 83012 00
MM 8400 (Ø 381 mm) 15″ 182 140 41 2,13 08 83512 00
MM 9480 S (Ø 480 mm) 19″ 224 183 43,5 2,84 09 94803 20
MM 8600 (Ø 610 mm) 24″ 290 248 46 4,26 08 86512 00
MM 9700 (Ø 700 mm)  27″ 317 275 51 5,32 08 87512 00
MM 9100 (Ø 1 000 mm) 40″ 450 406 81 14,75 08 87012 00
MM 9120 (Ø 1 200 mm) 48” 544 480 81 22,00 08 87262 00

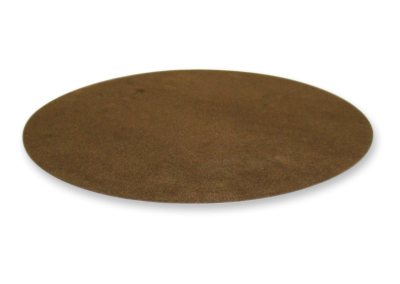

Disques intercalaires séries 881

Fig

 Désignation
Qté Ø en mm Réf.
Disques de protection
Épaisseur 1,4 mm
10 138 08 83501 00
10 180 08 94803 20
10 245 08 86001 00
10 275 08 87501 00
10 406 08 81001 00
10 480 08 81201 00

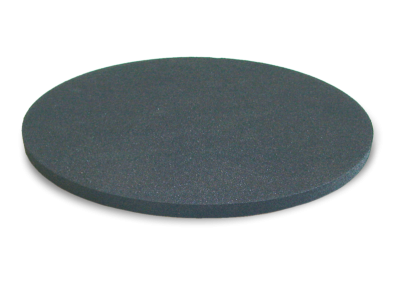

Disques intercalaires séries 883

Fig

 Désignation
Qté Ø en mm Réf.
Disques de compensation 3 138 08 83503 00
3 180 08 94803 10
3 245 08 86003 00
3 275 08 87503 00
3 406 08 81003 00
3 480 08 81203 00

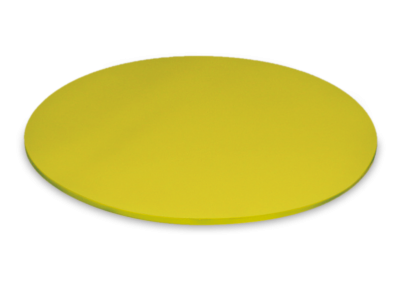

Disques de maintien série 885

Disques de maintien antidérapants pour pièces de faible épaisseur. Épaisseur 4 mm.

Fig

 Désignation
Qté Ø en mm Réf.
Disques de maintien 3 138 08 83505 00
3 180 08 94805 00
3 245 08 86005 00
3 275 08 87505 00
3 406 08 81005 00
3 480 08 81205 00
