Zubehör für die Maschinen

Für den Bereich der läpp- und poliermaschinen
Zubehör für die Maschinen
mesureo

MESUREO: Messung von Materialabtrag

10 84003 00
Für M.M.8400 Maschine

Mit diesem System erzielen Sie plane Oberflächen von unter einem Mikron, kombiniert mit hoher Parallelität zwischen geläppter Fläche und einer Referenz. Dieses Gerät hat eine perfekt plane Druckscheibe, die auf eine vertikale Achse wirken kann. Somit kann Druck auf die der zu läppenden Fläche gegenüberliegende Seite ausgeübt werden. Die Führung dieser Druckscheibe erfolgt über eine Kugelbuchse mit hoher Präzision. Die in diesem Werkzeug befindlichen Teile weisen nach dem Läppzyklus eine Parallelität von unter 5 Mikron auf. Die Druckfläche ist keramisch beschichtet.

Dadurch wird eine lange Lebensdauer dieser Referenzfläche ohne Gefahr metallischer Verunreinigungen gewährleistet. Schließlich verfügt dieses Gerät über einen drahtlosen Taster mit dem der Materialabtrag in Echtzeit auf einem PC sichtbar gemacht werden kann. Es wird in Nähe der Läppmaschine aufgestellt, mit der es verbunden wird. Die Endmessung wird parametriert.

Verfügbare Ausrüstung

10 M8400 00
Für M.M.8400 Maschine

Diese Maschinen können mit allen LAM PLAN Scheiben ausgestattet werden.
Die verschiedenen angebotenen Zubehörteile (Dosierdosierer, FAS®-Tablett, Polierscheiben…) erlauben es, die Basismaschine an alle spezifischen Anwendungen anzupassen (Mikromechanik, Uhrenindustrie, Elektronik…).

Höhe 73 cm
1 Tür und 2 Fäch

Abrichtringe Guss

Spezieller Guss hoher Qualität, von uns unter dem Aspekt optimaler und dauerhafter Ergebnisse ausgewählt. Anpassungsfähig auf alle Läppmaschinen jeder Marke und Größe. Ab Lager erhältlich oder auf Anfrage.



 Kompatible Maschinen
Ø Scheibe
Ø in mm Höhe Gewicht ArtikelNr.
    Außen Innen mm kg
  14″ 166 130 45,5 2,28 U166 A0355
MM 8400 (Ø 381 mm) 15″ 178 140 45,5 2,97 U178 A0381
MM 9480 S (Ø 480 mm) 19″ 218 182 45,5 4,20 U218 A0480
MM 8600 (Ø 610 mm) 24″ 286 248 70 7,84 U286 A0610
MM 9700 (Ø 700 mm) 27″ 315 275 70 9,24 U315 A0711
  36″ 419 368 100 20,80 U419 A0914
MM 9100 (Ø 1 000 mm) 40″ 457 406 100 24 U457 A1000
MM 9120 (Ø 1 200 mm) 48″ 545 480 100 36,60 U545 A1219
MM 9120 (Ø 1 200 mm) (4x) 48” 510 432 125 41 U510 A1219
MM 9150 (Ø 1 500 mm) 59″ 685 605 125 55 U685 A1500

Abrichtringe Keramik SPYLAP®

Kein Problem mit mechanischer Verformung. Mit den Keramikringen erhalten Sie die Ebenheit der Läppscheiben und vermeiden die Wärme und die Verschmutzung, weil kein Graphit im SPYLAP®.

lamplan rodagepolissage accessoiresmachines anneauxceramique2

Mit dem SPYLAP® Detektor erlaubt es dem Benutzer eine mechanische Verformung der Läppscheiben und der läppenden Teile zu verhindern. Der SPYLAP® nimmt permanent die Temperatur der Läppscheibe oder Polierscheibe ab und wechselt die Farbe von schwarz auf Rot bei einer präzisen vordefinierten Temperatur.



 Kompatible Maschinen
Ø Scheibe
Ø in mm Höhe Gewicht ArtikelNr.
    Außen Innen mm kg
  12” 140 106 41 0,83 08 83062 10
MM 8400 (Ø 381 mm) 15″ 182 140 41  2,42 08 83562 10
MM 9480 S (Ø 480 mm) 19″ 224 182 43,5  3,20 08 94803 00
MM 8600 (Ø 610 mm) 24″ 290 248 46 4,75 08 86562 10
MM 9700 (Ø 700 mm) 27″ 317 275 51  5,83 08 87562 10
MM 9100 (Ø 1 000 mm) 40″ 450 406 81  15,60 08 81062 10
MM 9120 (Ø 1 200 mm) 48” 544 480 81  24,31 08 81262 10

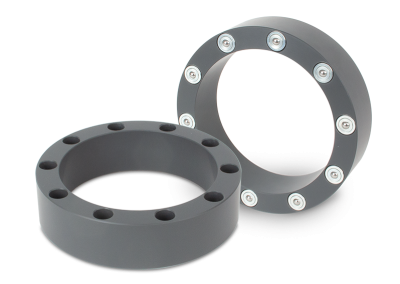

Plastik- Abrichtringe

 Kompatible Maschinen
Ø Scheibe
Ø in mm Höhe Gewicht ArtikelNr.
    Außen Innen mm kg
  12” 140 106 41 0,73 08 83012 00
MM 8400 (Ø 381 mm) 15″ 182 140 41 2,13 08 83512 00
MM 9480 S (Ø 480 mm) 19″ 224 183 43,5 2,84 09 94803 20
MM 8600 (Ø 610 mm) 24″ 290 248 46 4,26 08 86512 00
MM 9700 (Ø 700 mm)  27″ 317 275 51 5,32 08 87512 00
MM 9100 (Ø 1 000 mm) 40″ 450 406 81 14,75 08 87012 00
MM 9120 (Ø 1 200 mm) 48” 544 480 81 22 08 87262 00

Gummiplatten/Filze Serie 881

Fig

 Beschriftung
Menge Ø in mm ArtikelNr.
Schutzscheiben
Serie 881
Dicke: 1,4 mm
10 138 08 83501 00
10 180 08 94803 20
10 245 08 86001 00
10 275 08 87501 00
10 406 08 81001 00
10 480 08 81201 00

Gummiplatten/Filze Serie 883

Fig

 Beschriftung
Menge Ø in mm ArtikelNr.
Kompensationsscheiben
Serie 883
3 138 08 83503 00
3 180 08 94803 10
3 245 08 86003 00
3 275 08 87503 00
3 406 08 81003 00
3 480 08 81203 00

Haltescheiben Serie 885

Rutschsichere Haltescheiben für Teile geringer Dicke. Dicke 4 mm.

Fig

 Beschriftung
Menge Ø in mm ArtikelNr.
Haltescheiben 3 138 08 83505 00
3 180 08 94805 00
3 245 08 86005 00
3 275 08 87505 00
3 406 08 81005 00
3 480 08 81205 00
