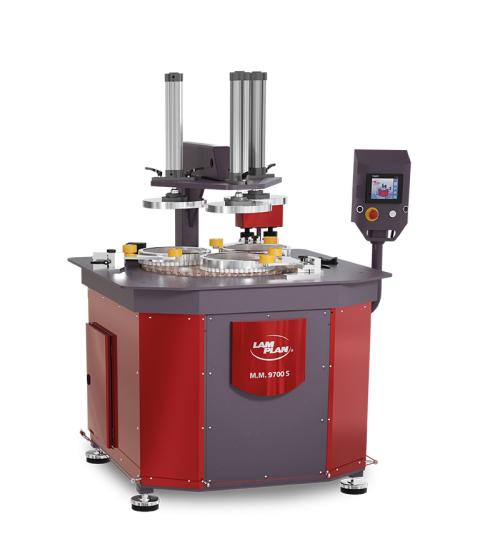

Läppmaschine für Intensive Produktion von Teilen:
Ø 5 bis 210 mm

  • M.M.9700 version E
    M.M.9700 version E
  • M.M.9700 version S
    M.M.9700 version S
  • M.M.9700 version S HP
  • Ø Scheibe
    700 mm
  • Drehzahl
    30 bis 90 U/min.
  • Ø Ihnen der Ringe
    274 mm
  • Gewicht
    800 kg
PRÄSENTATION

M.M.9700

Version E, version S und version S HP

Als Antwort auf anspruchsvollere Lastenhefte in Sachen Oberflächenebenheit und Prozesswiederholbarkeit hat LAM PLAN die neue Maschinenreihe 9000 entwickelt. Die erste in dieser Reihe war die M.M.9700S.

Diese mit einer Läppscheibe Ø 700mm ausgestattete Maschine verfügt über eine neue taktile Schnittstelle, sehr intuitiv, die ein schnelles Eingreifen ermöglicht.

Aus mechanischer Sicht wurde ein großes Axialkugellager unter der falschen Platte der Maschine eingesetzt. Diese Vorrichtung garantiert die Stabilität der Aufspannplatte auch bei hoher Belastung. Diese neue Konstruktion verringert auch die Belastung der Getriebemotoreinheit und gewährleistet eine lange Lebensdauer der Geräte.
Die Sicherheit der Maschine wurde auch durch Antiblock-Vorrichtungen verbessert, die mit den Laufrollen der selbstspannenden Ringtragarme gekoppelt sind.

Schließlich ermöglicht das neue Design des elektrischen Teils ein einfaches Aufrüsten der Maschinenfunktionen, um Ihren sich ändernden Anforderungen gerecht zu werden, z.B. durch die Integration des AUTOPLAN-Systems zur Nachbearbeitung oder der verschiedenen Typen von LAM PLAN-Dosiereinheiten.

Diese Maschine ist daher für alle Produktionswerkstätten gedacht, in denen die zu bearbeitenden Teilemengen von Bedeutung sind.

VIDEO UND FOTOS

Modernstes Design
und Technik

Die Sicherheit der Maschine wurde auch durch Einklemmschutzvorrichtungen verbessert, die an die Rollen der Haltearme der selbstkodierenden Ringe gekoppelt sind.

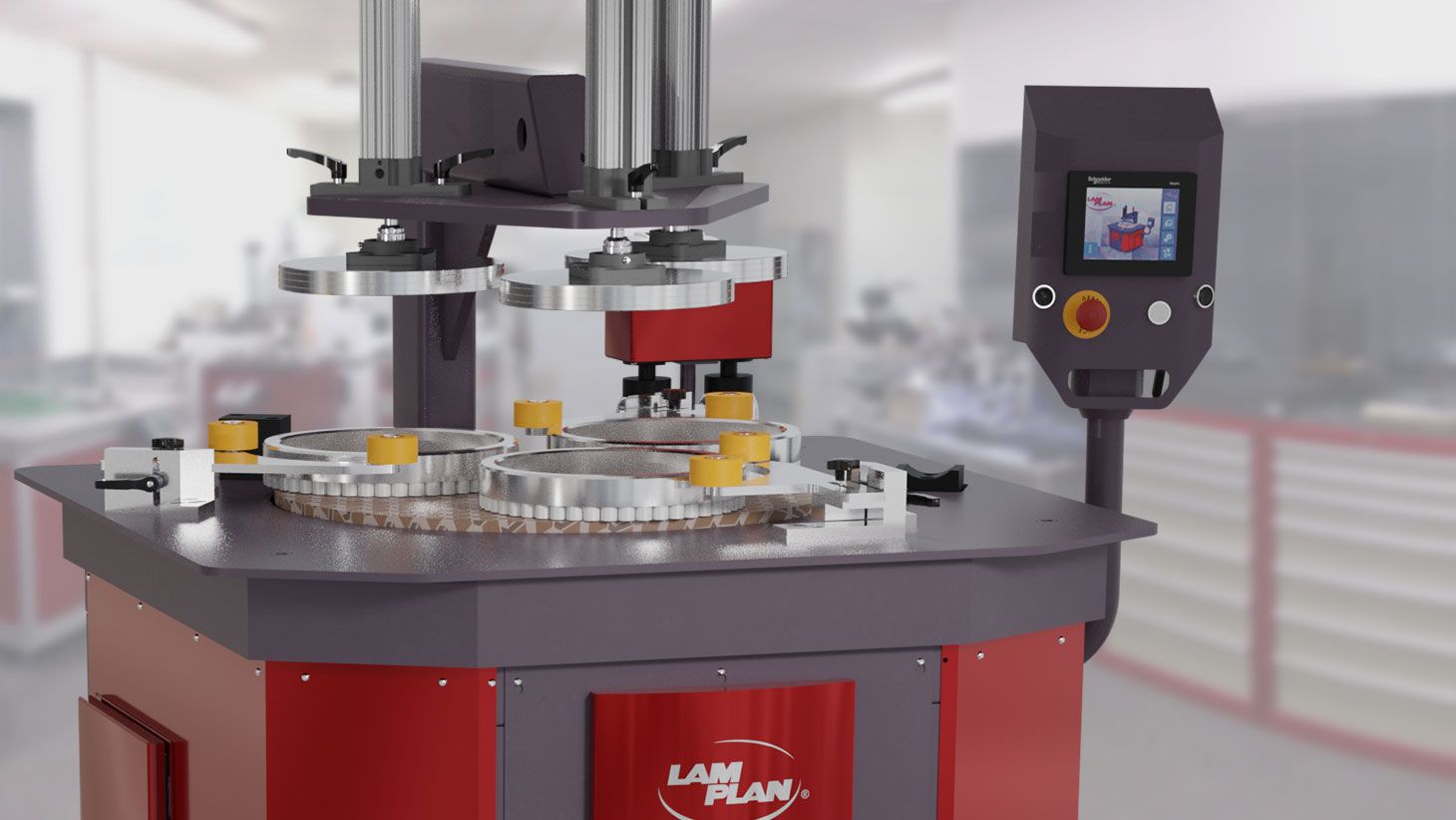

  • M.M.9700 S

    M.M.9700 in S-Version

  • M.M.9700 S HP

    M.M.9700 und Version S HP

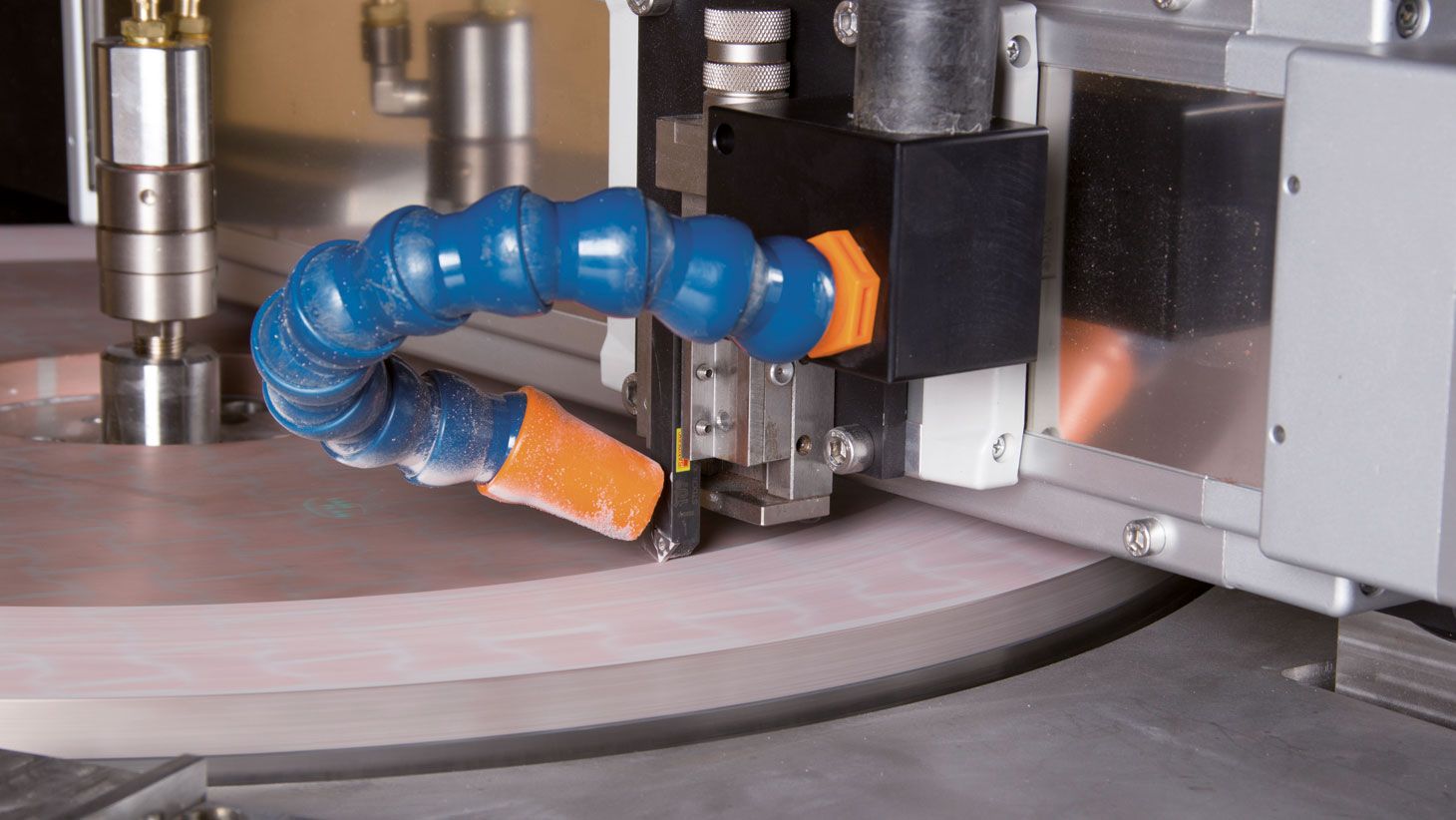

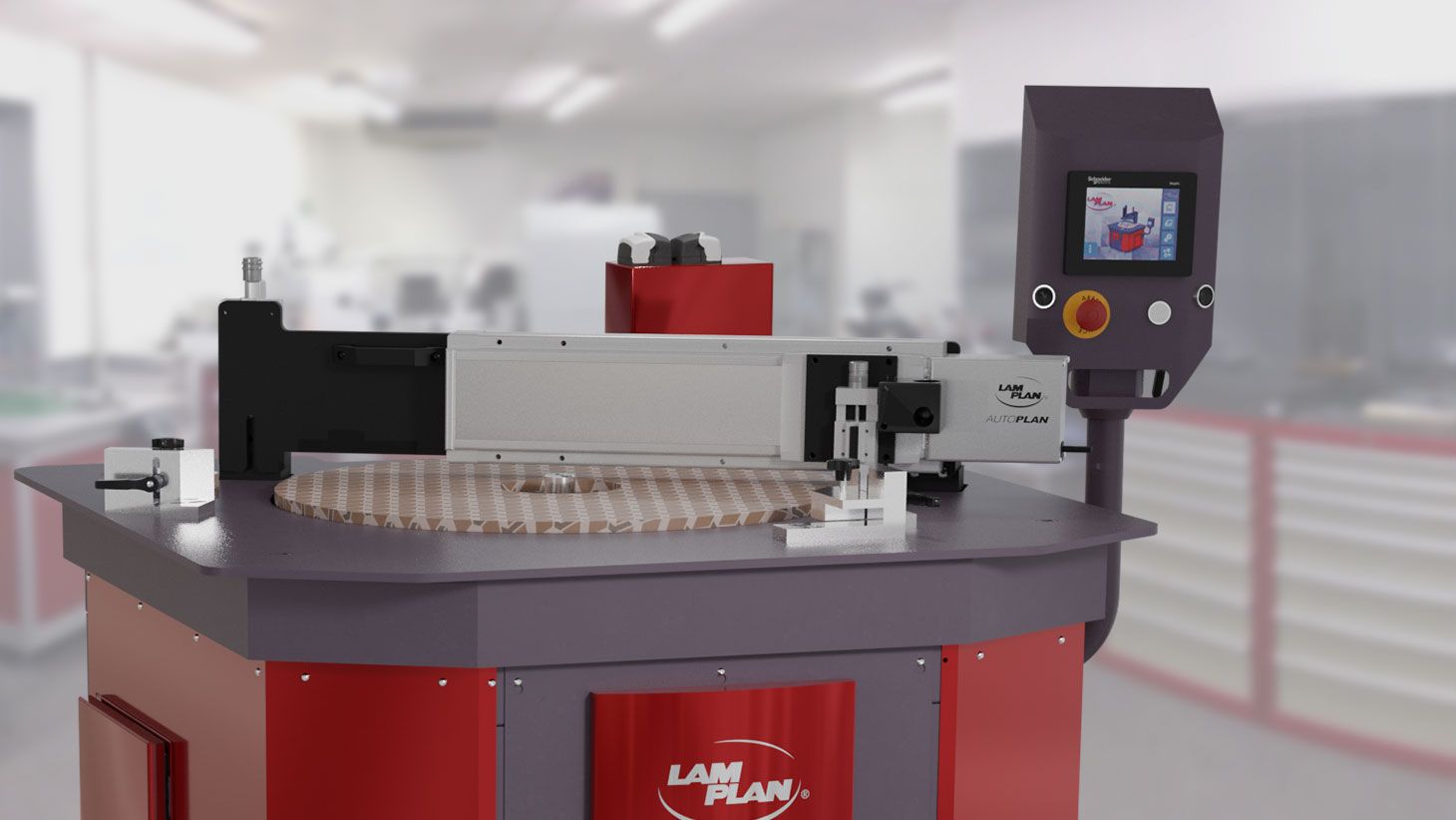

  • Das LAM PLAN AUTOPLAN System

    M.M.9700 in S-Version für AUTOPLAN System

  • Das LAM PLAN AUTOPLAN System

    Das LAM PLAN AUTOPLAN System

  • Das LAM PLAN AUTOPLAN System

    Nicht vertragsgemäßes Bildmaterial
    DIE DETAILS

    Technische Daten
    und Ausrüstung

    Integriertes Modem

    3F56150595B8601EAlle Maschinen der Serie M.M.9000 sind standardmäßig mit einem integrierten Modem ausgestattet, um Wartungsarbeiten von der SPS aus durchführen zu können. Sie sind mit den dedizierten LAM PLAN Dosiereinheiten kompatibel und können optional mit einem Abrasiv- und Schmiermittel ausgestattet werden. Die Erfassung von Produktionsdaten in Form von CSV-Dateien ist über die USB-Schnittstelle möglich.

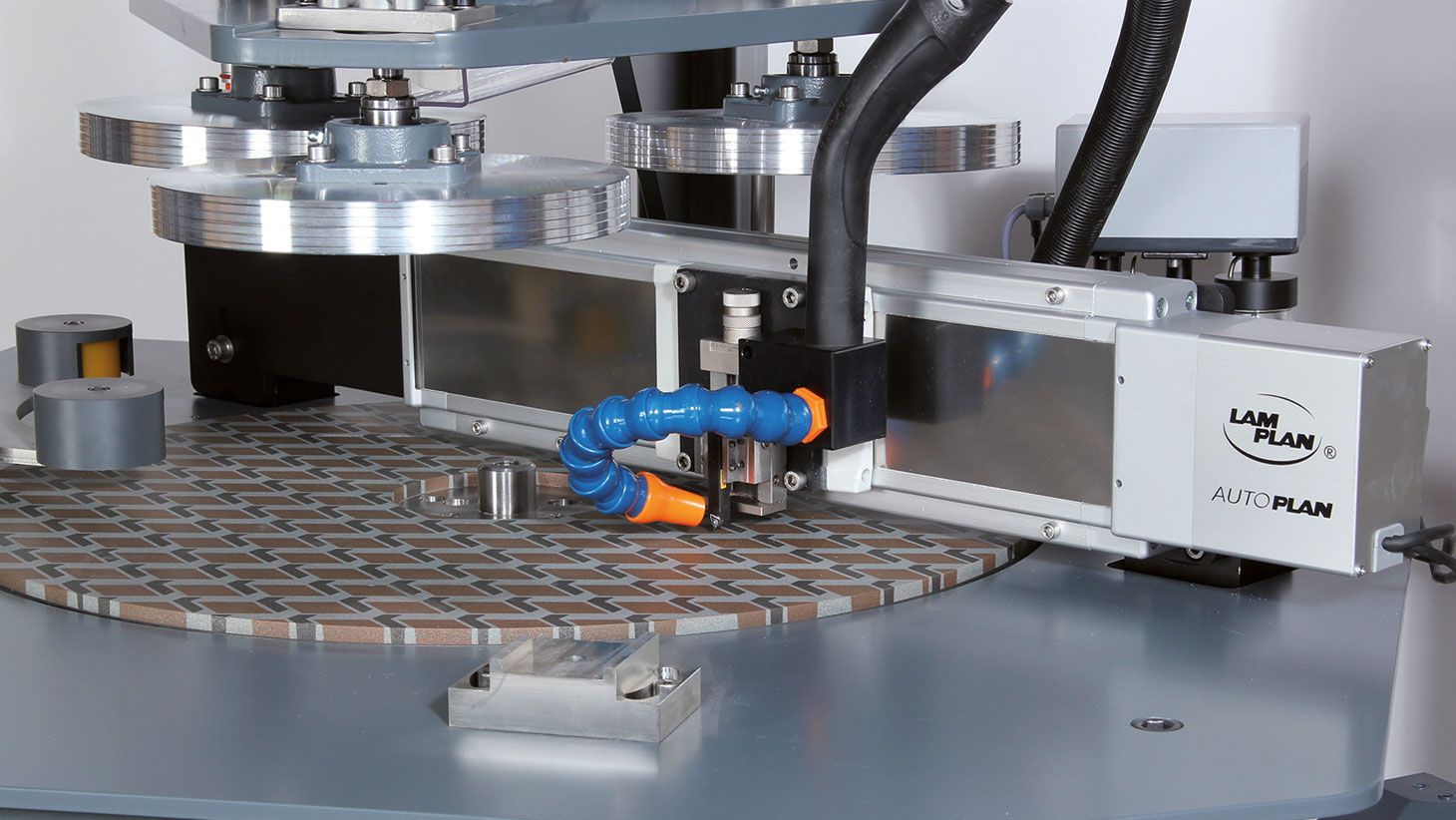

    AUTOPLAN-Option

    AUTOPLAN-System: Ebenheit und Rille der Scheibe. Das System AUTOPLAN ermöglicht eine effiziente Verwaltung der Ebenheit und der Nuten der Läppscheibe, die dank der in die Maschine integrierten Befestigungspunkte in wenigen Minuten positioniert und demontiert werden kann.

    Herunterladen

    Technische Daten M.M.9700 version E

    Ø Scheibe
    700 mm
    Ø Ihnen der Ringe
    274 mm
    Kapazität je Ring
    1 Teil Ø 210mm oder 160 Teile Ø 10mm
    Ring Zahl
    3
    Stromversorgung

    400 V – 50 Hz – 3 Phasen + Erde + Neutral

    Motor – Hauptantrieb
    2.2 kW
    Drucksystem
    3 Gewichte von 13kg inbegriffen
    Steuerung
    Touchscreen 5,7 Zoll
    Drehzahl
    15 bis 90 U/min
    Abmessung (L x P x H)
    1500 x 1300 x 1450 mm
    Gewicht (ohne Scheibe)
    800 kg
    Verteilsystem des Schleifmittels
    Inklusiv – Typ je nach
    Artikelnummer
    10 9700E 00

    Optionen für M.M.9700 E

    • Niveausensoren für Diamant und Schmierflüssigkeit
      08 90001 00
    • Mikrometrisches Lineal zur Kontrolle der Ebenheit der Läppscheibe
      08 00894 00

    Technische Daten M.M.9700 version S

    Die S-Version des M.M.9700 integriert ein pneumatisches Drucksystem, das elektronisch über die allgemeine Schnittstelle gesteuert wird.

    Dieses Gerät besteht aus drei doppeltwirkenden Zylindern und drei Aluminiumscheiben, die auf Kugelgelenken montiert sind, wodurch die Handhabung von Gewichten entfällt. Be- und Entladezeiten werden optimiert und der Handhabungsaufwand reduziert.

    Der anwendbare Druck kann von 0 bis 700 N geändert wird.

    Was ist anders als bei der E-Version
    Druckanwendungssystem
    3 einstellbare doppeltwirkende Pneumatik Zylinder
    Druck anwendbar
    45 bis 1000 N
    Abmessung (L x P x H)
    1500 x 1500 x 1900 mm
    Gewicht (ohne Scheibe)
    1000 kg
    Artikelnummer
    10 9700S 00

    Optionen für M.M.9700 S

    • Niveausensoren für Diamant und Schmierflüssigkeit
      08 90001 00
    • Kühl- und Heizeinheit P803, zum Einfahren der Läppscheibe
      10 80003 90
    • Mikrometrisches Lineal zur Kontrolle der Ebenheit der Läppscheibe
      08 00894 00

    Technische Daten M.M.9700 version S HP (high power)

    Eine Maschine, die speziell entwickelt wurde, um den Polieranforderungen der Produktion bei Werkstücken gerecht zu werden, die hohe Drücke in Verbindung mit einer hohen Scheibengeschwindigkeit und dem Einsatz spezifischer Schleifmittel erfordern.

    Das Drucksystem und die Motorisierung wurden an die spezifischen Anforderungen von hoher Last und hohem Drehmoment angepasst.

    Die Verwendung von rostfreiem Stahl bei der Herstellung der Maschine ist weit verbreitet, um bestimmte Arten relativ abrasive Schleifmittel zu widerstehen.

    Die Maschine ist mit einer Sauberkeitsverkleidung, um den Arbeitsbereich herum ausgestattet, um das Herausschleudern von Schleifmitteln bei hoher Geschwindigkeit zu vermeiden. Dieser ist abnehmbar und motorisiert.

    Was ist anders als bei der E-Version
    Motor – Hauptantrieb
    7,5 kW
    Druckanwendungssystem
    3 einstellbare doppeltwirkende Pneumatik Zylinder
    Druck anwendbar
    100 bis 2500 N
    Abmessung (L x P x H)
    1540 x 1200 x 1800 mm
    Gewicht (ohne Scheibe)
    980 kg
    Artikelnummer
    10 9700SP 00

    Optionen für M.M.9700 S HP

    • Kühl- und Heizeinheit P803, zum Einfahren der Läppscheibe
      10 80003 90
    • Mikrometrisches Lineal zur Kontrolle der Ebenheit der Läppscheibe
      08 00894 00
    ZUBEHÖR UND OPTIONEN

    Erhältliches Zubehör

    • Dosierspender TYP 709
      08 01709 00

      Peristaltisches Modell speziell für LAM PLAN-Maschinen.

      • Kapazität: 2 x 500 cc davon 1 mit Rührwerk
      • Stromversorgung: 220V einphasig + 24V Eingang für Steuerung
      • Pumpen-Fließgeschwindigkeit: 0,5 ml/sec.
      • Spendersystem: Ohne Düsen, (siehe Empfehlungstabelle)
    • Dosierspender TYP 710
      08 01710 00

      Peristaltisches Modell speziell für LAM PLAN-Maschinen, empfohlen für Produkte auf Öl Basis.

      • Kapazität: 2 x 500 cc davon 1 mit Rührwerk
      • Stromversorgung: 220V einphasig + 24V Eingang für Steuerung
      • Fließgeschwindigkeit: 0,5 ml/sec.
      • Spendersystem: Ohne Düsen, (siehe Empfehlungstabelle)
    • Dosierspender TYP 719
      08 01719 00

      Venturi-Modell speziell für LAM PLAN-Maschinen.

      • Kapazität: 2 x 500 cc davon 1 mit Rührwerk
      • Stromversorgung: 220V einphasig + 24V Eingang für Steuerung
      • Pumpen-Fließgeschwindigkeit: ungenannt
      • Spendersystem: Ohne Düsen, (siehe Empfehlungstabelle)
    • Autonome Dosiergerät Typ 8017

      Gesteuert durch die Maschinenschnittstelle oder durch den integrierten Sequenzer für die selbständige -Version.

      • Pumpentyp: 1 Peristaltische Pumpe + Mischer
      • Becken: Nutzvolumen 7 Liter
      • Stromversorgung: 220V einphasig
      • Pumpen-Fließgeschwindigkeit: 3,5 ml/Sekunde
      • Spendersystem: Düse 813 auf mobilem Ständer separat erhältlich.

       Bezeichnung
      Menge Kapazität ArtikelNr.
      Dosing pump type 8017 for LAM PLAN machine 1 7 Liter 08 08017 00
      Autonome Dosiergerät Typ 8017 1 7 litres 08 18017 00
    • Misch-Dosierspender TYP 8003

      Gesteuert durch die Maschinenschnittstelle oder durch den integrierten Sequenzer für die Autonome -Version.

      • Pumpentyp: 1 peristaltische Pumpe + Mischer
      • Becken: Nutzvolumen 50 Liter auf Rollen mit Ablassventil
      • Stromversorgung: 220V einphasig
      • Pumpen-Fließgeschwindigkeit: 50L/min
      • Spendersystem: 3 einstellbare Ausgangskanäle.
        3-Wege-Magnetventil.

       Bezeichnung
      Menge Kapazität ArtikelNr.
      Servo- Antriebsdosierer für LAM PLAN Maschinen 1 50 Liter W000 08003
      Autonome Dosiergerät Typ 8003 1 50 Liter W001 08003
    • Misch-Dosierspender TYP 8007
      W00 08007

      Gesteuert durch die Maschinenschnittstelle oder durch den integrierten Sequenzer für die selbständige -Version.

      • Pumpentyp: 1 Vortex Pumpe
      • Becken: Nutzvolumen 7 Liter
      • Stromversorgung: 220V einphasig
      • Pumpen-Fließgeschwindigkeit: 25L/min
      • Spendersystem: 3 einstellbare Ausgangskanäle.
        3-Wege-Magnetventil.

       Bezeichnung
      Menge Kapazität ArtikelNr.
      Servo – Antriebsdosierer für LAM PLAN Maschinen 1 7 Liter W000 08007
      Autonome Dosiergerät Typ 8007 1 7 Liter W001 08007
    • Dosiergerät M.M.809.B – VENTURI
      • Spendersystem :
        – 2 verschiedene Flüssigkeiten pro Venturi-System
        – 1 Flüssigkeitsfach mit Rührwerk
      • Steuerung: Durch analoge Taster und Timer
      • Druckluftversorgung: 2 bars
      • Stromversorgung: 220V einphasig – 50 Hz
      • Kommunikation Dosier-Maschine: 1 Eingang 220 V für Maschinensteuerung.

       Bezeichnung
      Menge Kapazität ArtikelNr.
      Dosierspender M.M.809B 1 Mit zwei 500cc
      Glasflaschen
      08 01809 10
    • Peristaltisches Dosiergerät M.M.909
      • Spendersystem: 3 Standard-Peristaltische Pumpen mit einem Ausgang zum Antrieb einer externen Pumpe.
      • Steuerung: Touchscreen
      • Stromversorgung: 220V einphasig – 50 Hz
      • Kommunikation Dosier-Maschine: 1 Eingang 24V für Maschinensteuerung.

       Bezeichnung
      Menge Kapazität ArtikelNr.
      Dosierspender M.M.909
      Anpassbare version
      mit manueller Ein-/Ausschaltung
      1 mit drei 500cc
      Glasflaschen
      08 03799 00
      Rührer für Dosierer 909 1 Für Glasflasche
      500 cc
      08 02816 00
    • Peristaltisches Dosiergerät M.M.909 HV
      • Spendersystem: 2 Standard-Peristaltische Pumpen, 1 Pumpe mit großem Durchfluss Abgabesystem für hochviskose Flüssigkeit und ein Auslass zum Antrieb einer externen Pumpe.
      • Steuerung: Touchscreen
      • Stromversorgung: 220V einphasig – 50 Hz
      • Kommunikation Dosier-Maschine: 1 Eingang 24V für Maschinensteuerung.

       Bezeichnung
      Menge Kapazität ArtikelNr.
      Dosierspender M.M.909 HV 1 mit drei 500cc
      Glasflaschen
      08 00799200
      Rührer für Dosierer 909 1 Für Glasflasche
      500 cc
      08 02816 00
    • Abrichtringe Guss 27″ (Ø 700 mm)

      Spezieller Guss hoher Qualität, von uns unter dem Aspekt optimaler und dauerhafter Ergebnisse ausgewählt. Anpassungsfähig auf alle Läppmaschinen jeder Marke und Größe. Ab Lager erhältlich oder auf Anfrage.



      Ø in mm Menge ArtikelNr.
      Außen Innen
      315 275 1 U315 A0711
    • Abrichtringe Keramik SPYLAP®27″ (Ø 700 mm)

      Kein Problem mit mechanischer Verformung. Mit den Keramikringen erhalten Sie die Ebenheit der Läppscheiben und vermeiden die Wärme und die Verschmutzung, weil kein Graphit im SPYLAP®.

      Mit dem SPYLAP® Detektor erlaubt es dem Benutzer eine mechanische Verformung der Läppscheiben und der läppenden Teile zu verhindern. Der SPYLAP® nimmt permanent die Temperatur der Läppscheibe oder Polierscheibe ab und wechselt die Farbe von schwarz auf Rot bei einer präzisen vordefinierten Temperatur.



      Ø in mm Menge ArtikelNr.
      Außen Innen
      317 275 1 08 87562 10
    • Plastik- Abrichtringe 27″ (Ø 700 mm)
      Ø in mm Menge ArtikelNr.
      Außen Innen
      317 275 1 08 87512 00
    Nicht vertragsgemäßes Bildmaterial
