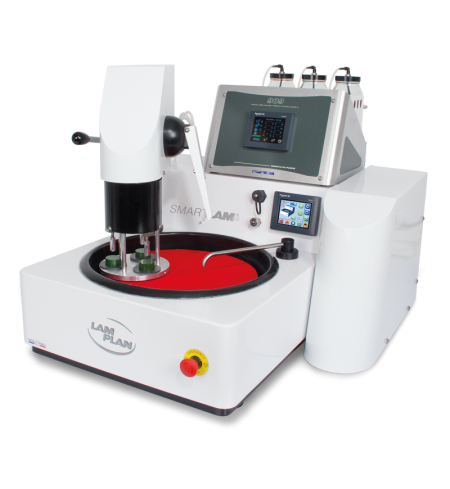

Lucidatrice semiautomatica a pressione singola

smartlam 3 lam plan lucidatrice

TESTA MOTORIZZATA

Portacampioni a 3 celle a pressione singola.
Velocità e pressione pneumatica variabili.

DOSATORE AUTOMATICO

Consente l’erogazione di 3 liquidi e il controllo di una pompa esterna.

CONTROLLO CENTRALIZZATO

Tutte le funzioni della macchina (velocità, pressione, tempo…) sono controllate dal shermo tattile.

  • Ø capacità disco
    200 – 300 mm
  • Velocità di rotazione
    da 20 a 650 giri/min.
  • Peso
    65 kg
  • Comando
    schermo di controllo tattile 3,5“
PRESENTAZIONE

SMARTLAM®3.0

Con SMARTLAM®3.0, LAM PLAN offre una soluzione economica per la rettifica e la lucidatura automatizzata di campioni metallografici.

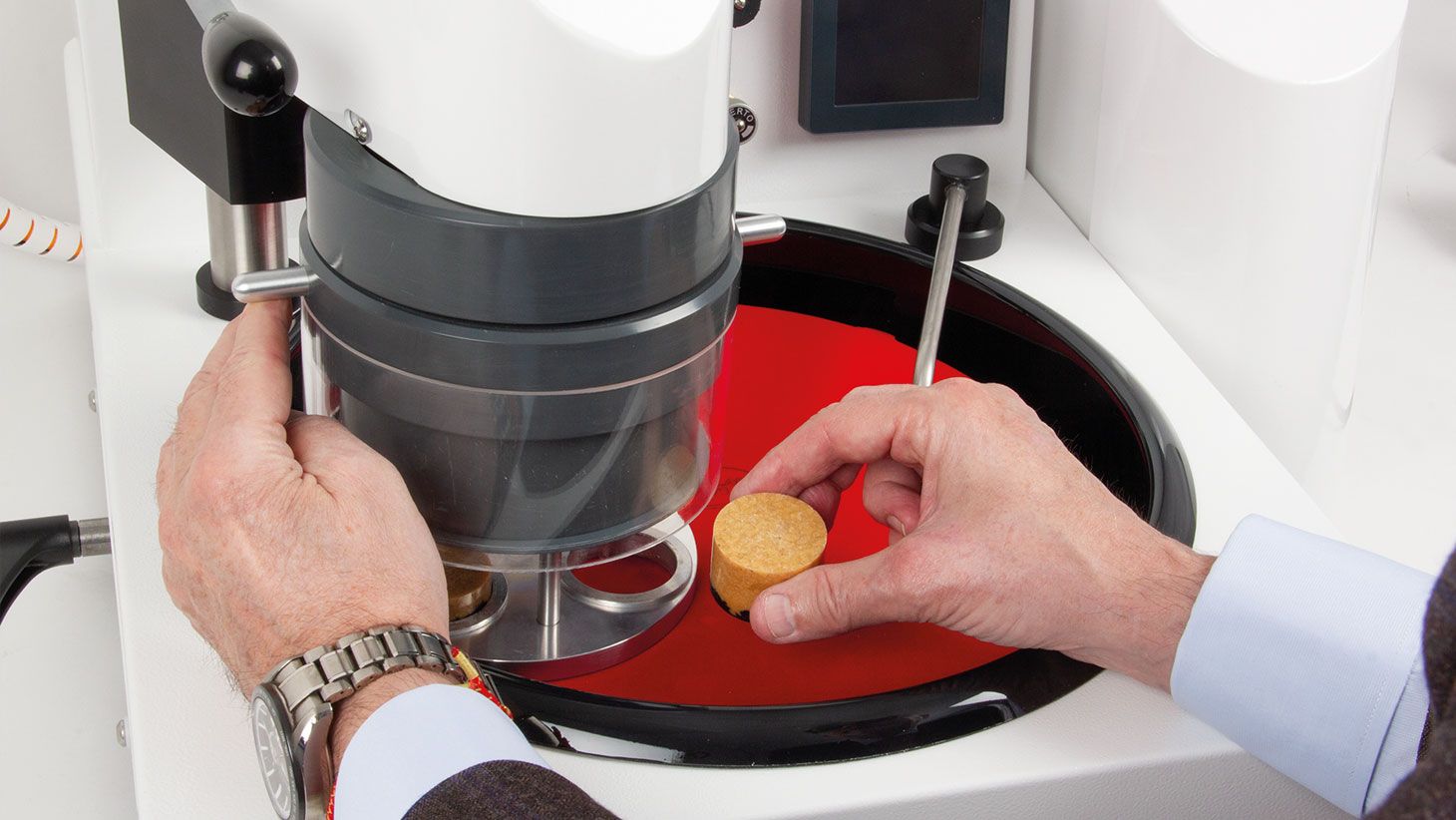

SMARTLAM®3.0 è dotato di una nuova testa speciale motorizzata, composta da un porta campioni a 3 celle e da un sistema pneumatico a pressione individuale. L’uso di anelli di riduzione consente di lucidare campioni da Ø 25,4 mm a 50 mm.

Il riduttore ha una coppia elevata e la velocità e la direzione di rotazione possono essere regolate. Il sistema di pressione pneumatica individuale, controllato da una valvola proporzionale elettronica, assicura un elevato grado di coerenza nei risultati di lucidatura. La pressione applicabile per campione è compresa tra 5 e 60 N.

SMARTLAM®3.0 si basa sull’affidabile e collaudato SMARTLAM®2.0 e mantiene tutti i suoi vantaggi per l’uso manuale (attivazione/disattivazione della testa di campionamento tramite il touch screen). Il senso di rotazione del disco e la velocità possono essere impostati da 20 a 650 giri/min.

VIDEO E FOTO

Design e tecnologia
all’avanguardia

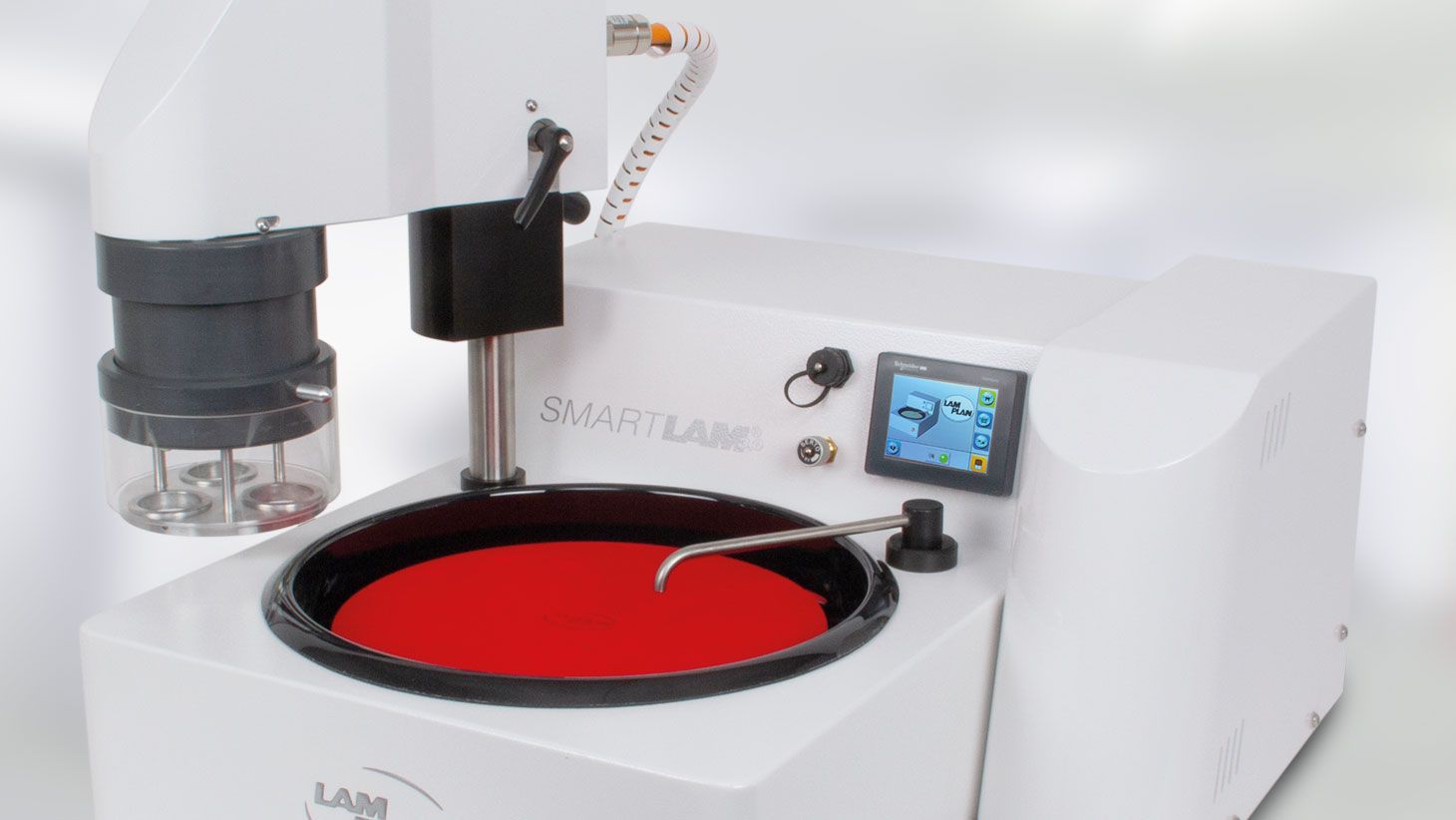

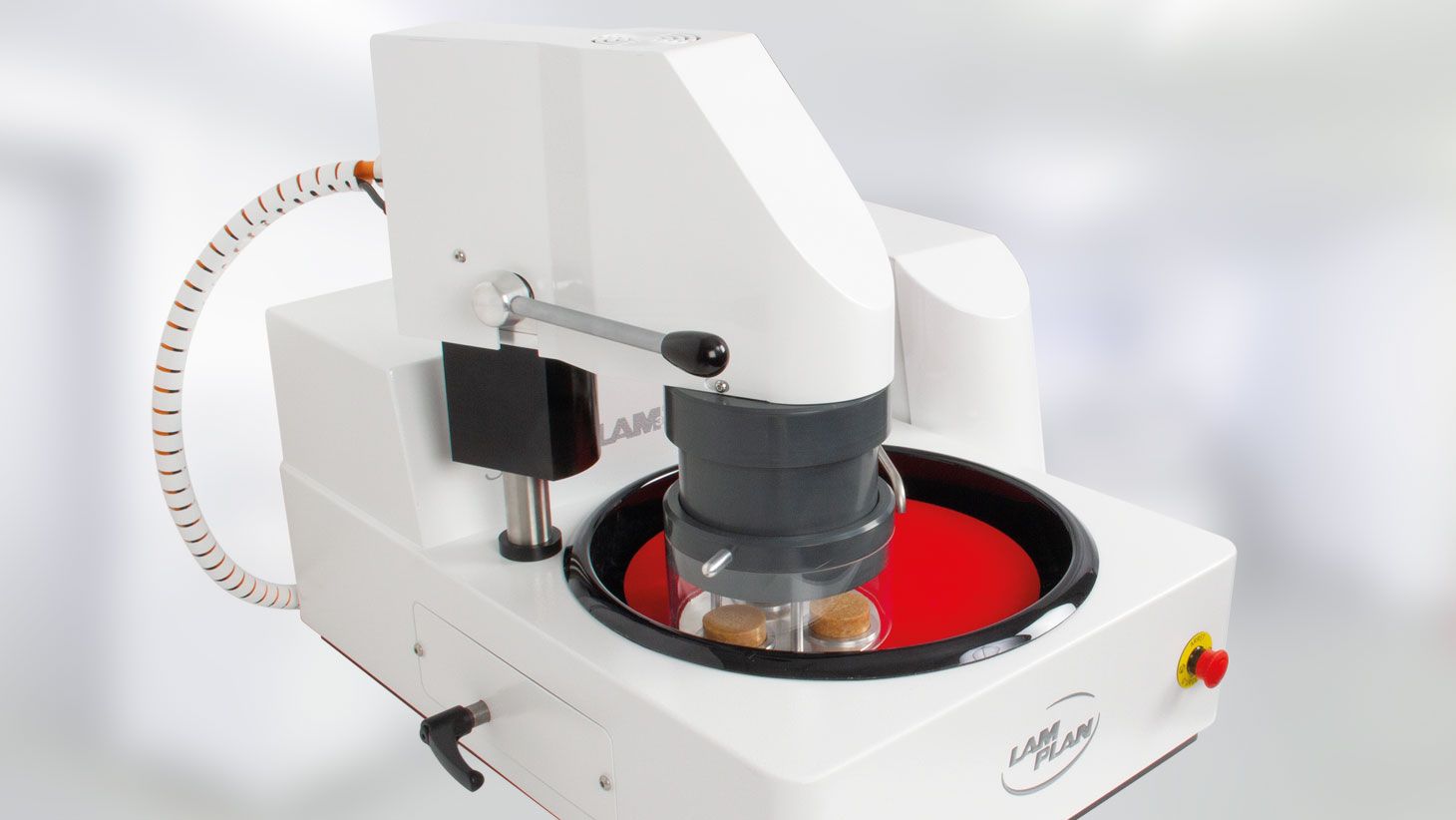

La testa automatica motorizzata è molto compatta perché l’alimentazione è spostata sul lato della macchina. Può essere ruotata per liberare completamente lo spazio di lavoro per facilitare il cambio dei mezzi di lucidatura e la pulizia regolare.

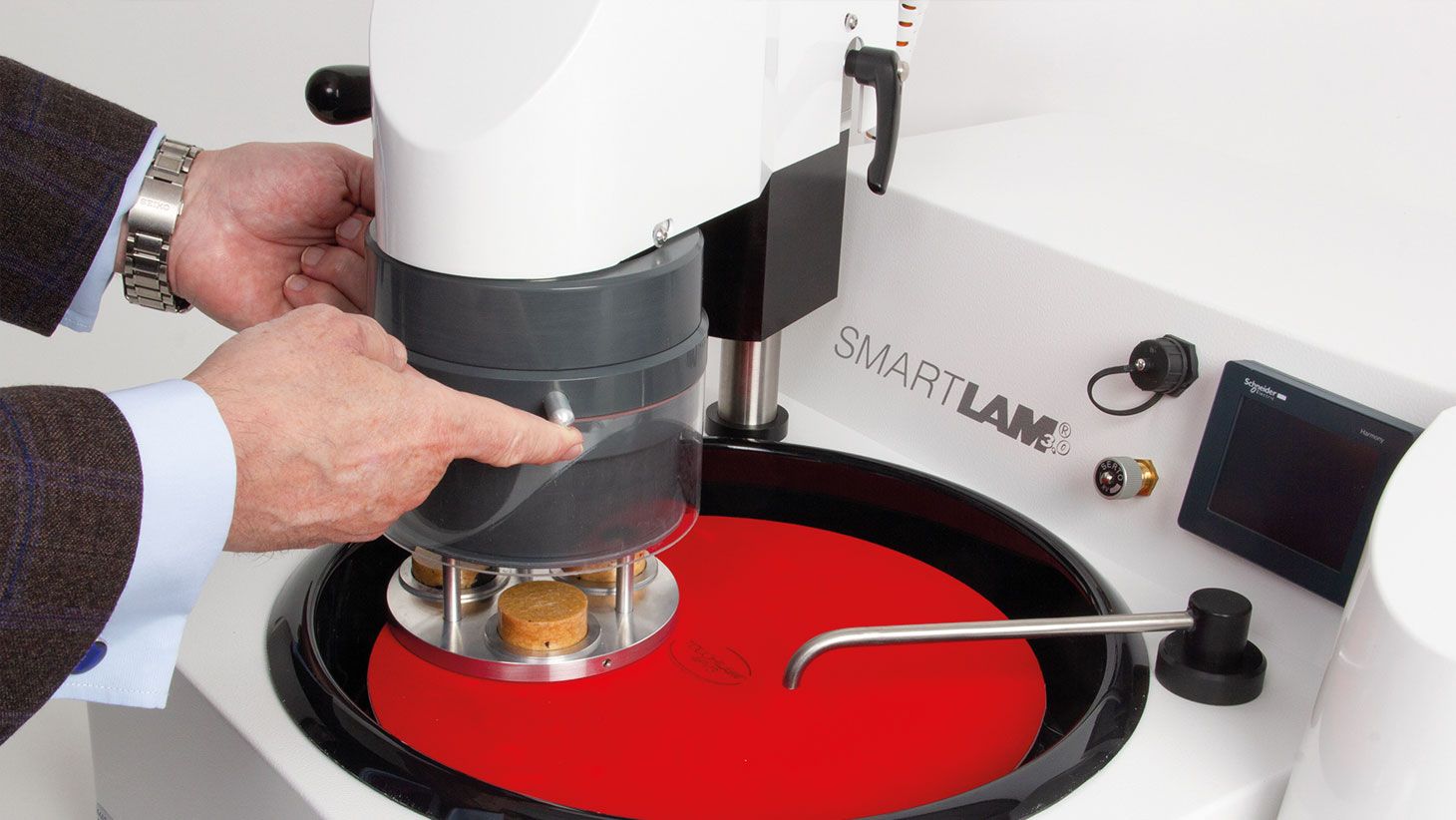

  • smartlam 3
    Immagini non contrattuali
    IN DETTAGLI

    Specifiche tecniche
    e attrezzature

    Schermo tattile e dosatore integrati

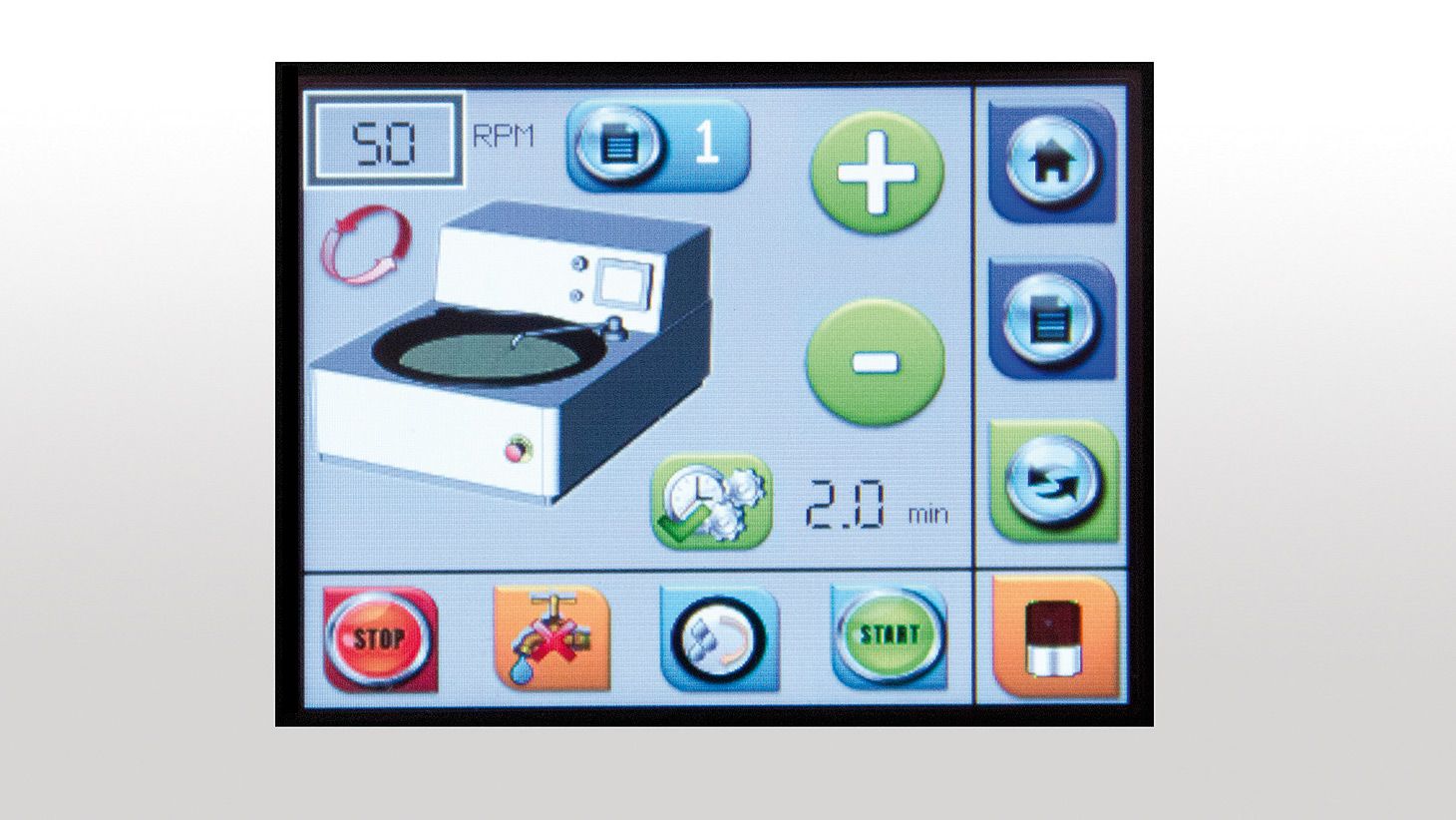

    Tutte le funzioni del tavolo e della testa sono controllate dal touch screen. I programmi possono essere salvati nella memoria interna della macchina.

    Per una maggiore efficienza, è possibile combinare SMARTLAM®3.0 con il dosatore automatico M.M.909 M, che crea un’unità di lucidatura automatica ultra versatile ed economicamente molto competitiva.

    Scaricamento

    Caratteristiche tecniche SMARTLAM®3.0

    Capacità disco
    Ø 200 – 300 mm
    Carrozzeria

    Acciaio rivestito con vernice epossidica

    Vaschetta

    Rimovibile, in resina, per facilitare la pulizia

    Comando

    Schermo di controllo tattile a colori 3,5“: controllo delle funzioni della macchina e della testa

    Velocità del disco

    Variabile da 20 a 650 giri/min.

    Rotazione

    Oraria/antioraria

    Programmi

    Memoria 9 programmi

    Connessione

    Connettore servo per il dosatore

    Distribuzione d’acqua

    Rubinetto rimovibile con regolazione del flusso ed elettrovalvola di sicurezza

    Potenza del motore
    0,75 kW
    Tensione

    230 Volt monofase 50 Hz

    Alimentazione pneumatica

    6 bar, filtrato 50 µm

    Dimensioni L x H x D
    580 x 570 x 670 mm
    Peso
    65 kg
    Codice
    60 SL220 00

    Opzione: testa motorizzata automatica

    La testa automatica motorizzata è molto compatta perché l’alimentazione è spostata sul lato della macchina. Può essere ruotata per liberare completamente lo spazio di lavoro per facilitare il cambio dei mezzi di lucidatura e la pulizia regolare.

    NUOVO

    Nuova guida della testa per facilitare le manovre di salita/discesa e aumentare la rigidità per una migliore planarità del campione.
    Kit di retrofit disponibile: Codice: 60 SL220 20

    Caratteristiche tecniche della testa motorizzata

    • Capacità

      3 campioni da Ø 25,4 a 50 mm (su disco Ø 200 mm)
      3 campioni Ø 30 mm max.

    • Carrozzeria

      Acciaio rivestito con vernice epossidica

    • Comando

      Schermo di controllo tattile a colori 3,5“

    • Velocità porta campioni

      Variabile da 10 a 150 giri/min.

    • Rotazione

      Oraria/antioraria

    • Pressione

      Individuale, pneumatico, variabile da 5 a 60 N

    • Programmi

      Memoria 9 programmi

    • Motore

      Motoriduttore a coppia elevata

    • Posizionamento e bloccaggio angolare

      Manuale, tramite impugnatura indicizzabile

    • Posizionamento e bloccaggio in altezza

      Manuale, salita/discesa della testa tramite leva, bloccaggio tramite manopola

    ACCESSORI E OPZIONI

    Accessori disponibili

    • Dosatore automatico M.M. 909 M
      08 00799 10

      Distribuzione di 3 liquidi differenti.
      Schermo di controllo tattile a colori.
      3 pompe peristaltiche, più una uscita di comando per una pompa opzionale.

    • Dischi in alluminio
      • Disco in alluminio Ø 200 mm – 08 8270100
      • Disco in alluminio Ø 230 mm – 08 8270200
      • Disco in alluminio Ø 250 mm – 08 8270300
      • Disco in alluminio Ø 300 mm – 08 8270400
    • Anelli di fissaggio metallico per dischi
      • Anello di fissaggio Ø 200 mm – 60 SL00290
      • Anello di fissaggio Ø 230 mm – 60 SL00190
      • Anello di fissaggio Ø 250 mm – 60 SL00490
      • Anello di fissaggio Ø 300 mm – 60 SL00690
      • Anello di fissaggio Ø 305 mm – 60 SL00790
    • Riduttori vasca Smartlam® per dischi
      • Riduttoro vasca Ø 200 mm – 60 ML08090
      • Riduttoro vasca Ø 230 mm – 60 ML08290
      • Riduttoro vasca Ø 250 mm – 60 ML08190

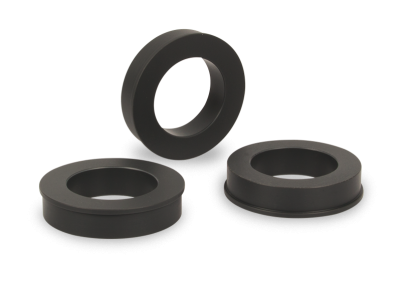

    • Kit anelli di riduzione
      • Kit 3 anelli di riduzione Ø 40 mm – 06SLIK500
      • Kit 3 anelli di riduzione Ø 30 mm – 06SLIK200
      • Kit 3 anelli di riduzione Ø 25,4 mm – 06SLIK110
      • Kit 3 anelli di riduzione 1-1/4″ – 06SLIK310
      • Kit 3 anelli di riduzione 1-1/2″ – 06SLIK410



    • Piano di caricamento per porta campioni PC*
      06MLP0200

      Ø 119 mm. Prof. 3 mm
