Macchina automatica per la rettifica piana

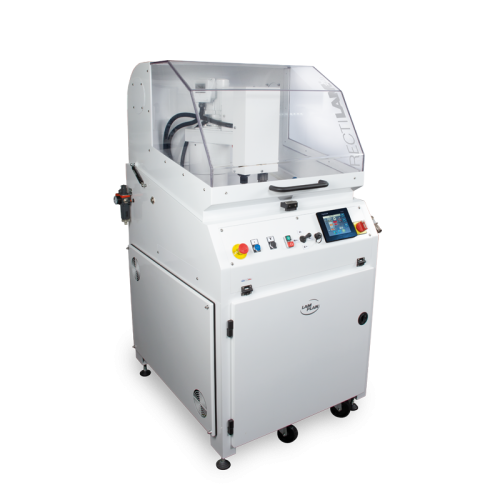

rectilam 2.0 lam plan pre-lucidatrice

MACCHINA PER PAVIMENTI

Design rigido e privo di vibrazioni.

CONTROLLO TOTALE

L’asportazione del materiale e la coppia del motore sono costantemente visibili sullo schermo di controllo.

  • Ø diametro della mola
    356 mm
  • Velocità della mola
    da 1000 a 3000 giri/min.
  • Carico applicabile
    10 a 550 N
  • Campo di asportazione del materiale
    0,1 mm a 1 mm
PRESENTAZIONE

RECTILAM®2.0

Quando la fase di macinazione richiede un alto livello di efficienza e precisione, RECTILAM®2.0 è la risposta. Si tratta di una macchina da pavimento particolarmente produttiva per la preparazione di campioni rivestiti o grezzi mediante una rapida smerigliatura. Un gran numero di campioni può essere montato su un porta campioni a pressione centrale. I pezzi di grandi dimensioni possono essere lavorati anche singolarmente.

Il principio della levigatura ad alta velocità su pietra consente un’elevata asportazione di truciolo e un’incomparabile planarità, senza cadute di spigolo.

La particolarità di RECTILAM®2.0 è il suo principio a 2 assi.
L’asse Z assicura il sollevamento/abbassamento motorizzato dell’utensile di ravvivatura e la pressurizzazione pneumatica del porta campioni.
L’asse R consente di posizionare con precisione il porta campioni rispetto alla mola, per sfruttare al meglio la superficie di rettifica disponibile.

Durante l’avvio del ciclo, l’origine del campione/della mola viene rilevata automaticamente. Il controllo dell’asportazione del materiale è gestito in modo continuo. La visualizzazione in tempo reale della coppia erogata dal motore della mola mostra all’operatore se le impostazioni di rettifica inserite sono adeguate. Tutti i parametri sono controllati e chiaramente visualizzati sul schermo tattile da 5,7″ con interfaccia grafica.

Il design monopezzo e la rigidità di RECTILAM®2.0 impediscono le vibrazioni che possono compromettere la qualità della finitura superficiale.

Per garantire un’asportazione elevata e costante, un sistema di levigatura della mola si attiva automaticamente tra ogni fase di rettifica.

VIDEO E FOTO

Design e tecnologia
all’avanguardia

Il sistema di levigatura e il porta campioni sono collegati allo stesso braccio meccanico, che garantisce la precisione.

    Immagini non contrattuali
    IN DETTAGLI

    Specifiche tecniche
    e attrezzature

    Il RECTILAM®2.0 è dotato di serie di un cofano di sicurezza integrale. L’unità comprende un sistema di filtri di lubrificazione a circuito chiuso integrato sotto la macchina e una doccia per la pulizia.

    Scaricamento

    Caratteristiche tecniche RECTILAM®2.0

    Capacità della mola
    Ø 356 mm
    Carrozzeria

    Acciaio rivestito con vernice epossidica

    Comando

    Schermo tattile a colori da 5.7″ e joystick

    Velocità della mola

    Variabile da 1000 a 3000 giri/min.

    Velocità porta campioni

    Da 20 a 150 giri/min.

    Carico applicabile

    10 a 550 N

    Dimensione porta campioni
    Ø 210 mm max
    Caratteristiche della levigatura della mola

    Profondità di taglio e velocità di avanzamento del diamante regolabili

    Modalità di levigatura ciclistico

    Automatico – le frequenze possono essere impostate

    Campo di asportazione del materiale

    0,1 mm a 1 mm

    Accuratezza della misurazione
    0,02 mm
    Illuminazione

    LED incassato

    Motore della mola
    3,8 kW
    Motore del porta campioni
    0,25 kW
    Livello di rumore
    70 dB
    Tensione

    400 Volt trifase 50 Hz senza neutro

    Dimensioni L x H x D

    900 x 1620 x 1000 mm
    (H. calotta aperta : 1850 mm)

    Peso
    450 kg
    Codice
    60 RL200 00
    ACCESSORI E OPZIONI

    Accessori disponibili

    • Mola de prelucidatura
      Mola de prelucidatura AL2O3 – Grana 60
      05 M0060 80

      Per levigatura materiali dolci, duttili <HV200
      Lubrificante: acqua
      Diametro: Ø 355 mm

    • Mola de prelucidatura SiC – Grana 150
      05 M0150 80

      Per levigatura di tutti i materiali >HV200
      Lubrificante: acqua
      Diametro: Ø 355 mm

    Immagini non contrattuali
