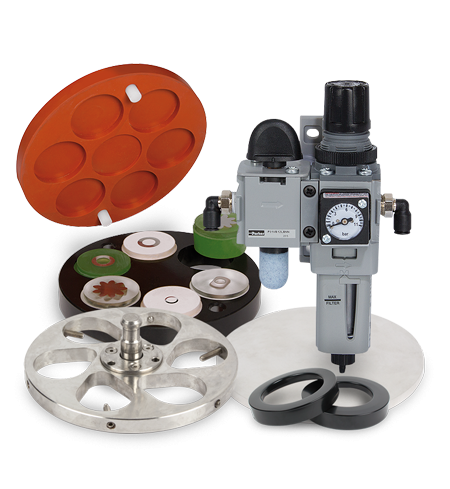

Accessori per lucidatrici

Dischi, supporti, portacampioni, dosatori, compressore e stampi per campioni.

accessoires pour machines à polir

Dischi e supporti

Dischi in alluminio

Per le macchine SMARTLAM®2.0 e 3.0
Disco alluminio Ø 200 mm 08 82701 00
Disco alluminio Ø 230 mm 08 82702 00
Per le macchine SMARTLAM®2.0 e 3.0, MASTERLAM®1.0 e 3.0
Disco alluminio Ø 250 mm 08 82703 00
Disco alluminio Ø 300 mm 08 82704 00
Per macchina MASTERLAM®1.1
Disco alluminio Ø 400 mm 08 82706 00

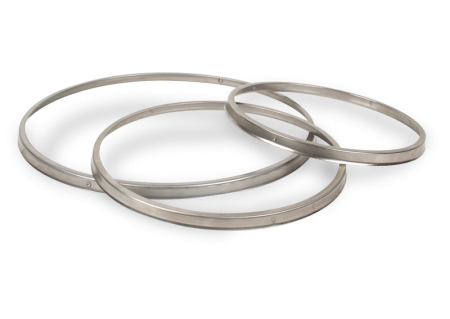

Anelli di fissaggio metallico

Per le macchine SMARTLAM®2.0 e 3.0
Anello per disco Ø 200 mm 60 SL002 90
Anello per disco Ø 230 mm 60 SL001 90
Per le macchine SMARTLAM®2.0 e 3.0, MASTERLAM®1.0 e 3.0
Anello per disco Ø 250 mm 60 SL004 90
Anello per disco Ø 300 mm 60 SL006 90
Anello per disco Ø 305 mm 60 SL007 90

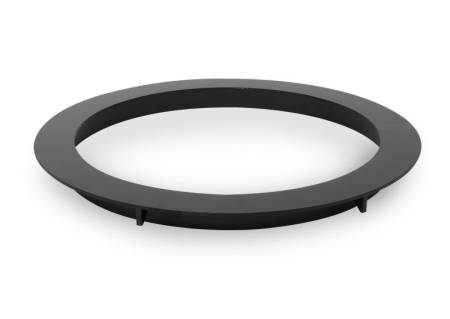

Riduttori vasca SMARTLAM®

Per le macchine SMARTLAM®2.0 e 3.0
Riduttore per disco Ø 200 mm 60 ML080 90
Riduttore per disco Ø 230 mm 60 ML082 90
Per le macchine SMARTLAM®2.0 e 3.0, MASTERLAM®1.0 e 3.0
PRiduttore per disco Ø 250 mm 60 ML081 90

Collare antiprotezione

60 ML080 91

Per le macchine SMARTLAM®2.0, MASTERLAM®1.0 e 3.0

Porta campioni e accessori

Porta campioni PC

Per macchina SMARTLAM®2.0 dotata di SPRINGLAM®
PC Ø 119 mm 6 alveoli a goccia Ø20 à 32 mm 06 MLP02 00
Per macchina SMARTLAM®2.0 dotata di SPRINGLAM®
Per le macchine MASTERLAM®1.0 e 3.0

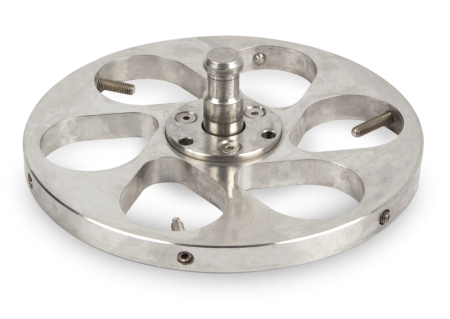

PC Ø 160 mm 6 alveoli a goccia Ø 20 à 40 mm 06 MLC10 00
PC Ø 160 mm 9 alveoli Ø 30 mm 06 MLC30 00

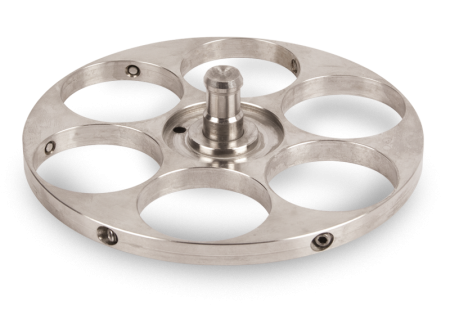

PC Ø 160 mm 6 alveoli Ø 40 mm 06 MLC40 00
PC Ø 160 mm 5 alveoli Ø 50 mm 06 MLC50 00
PC Ø 160 mm 3 alveoli rettangolari 40 x 70 mm 06 MLC12 00
PC Ø 160 mm 6 alveoli rettangolari 25 x 34 mm 06 MLC14 00
Per macchina MASTERLAM®1.1
PC Ø 210 mm senza alveoli 06 MLC01 00

Porta campioni PI

Per macchina MASTERLAM®3.0
PI Ø 160 mm 6 alveoli Ø 50 mm 06 MLI10 00

Porta campioni per parti irregolari

06 MLC60 00

Per macchina MASTERLAM® 1.0, 1.1 e 3.0

Porta campioni pressione centrale Ø 160 mm per il bloccaggio eccentrico di pezzi non rivestiti con geometria complessa.

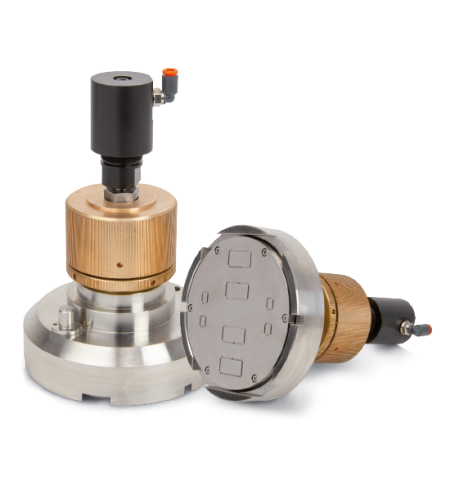

Porta campioni di precisione per vetrini sottili PE128

06 PE128 00

Per macchina M.M.8400

Il porta campioni LAM PLAN PE128 è utilizzato per contenere diversi vetrini sottili, mediante aspirazione

Il portacampioni LAM PLAN PE128 è utilizzato per tenere diverse lame sottili, tramite aspirazione a vuoto, durante un’operazione di lappatura.

Questo portacampioni garantisce un elevato livello di parallelismo. La precisione e la robustezza di questo dispositivo consentono di soddisfare le esigenze specifiche dei laboratori di ricerca e i vincoli dei laboratori di produzione.

Spessore del foglio sottile regolabile e parallelismo automatico.

Il set comprende

  • 1 righello micrometrico
  • 1 pompa per vuoto
  • 1 portacampioni Ø 120 mm.

Lame sottili compatibili: 6x 30×45 o 6x 28×48 – 1x 120×45 + 2x 28×48 (o 2x 30×45) 1x 120×90 – 1x 60×80 + 2x 28×48 (o 2x30x45) – 2x 60×80 – 4x 24×27 – 4x Ø1inch.

Specifiche tecniche

  • Precisione dell’anello di regolazione: 200 µm per giro
  • Diametro interno utilizzabile: 128 mm
  • Dimensioni (H x Ø): 210 x 144 mm
  • Peso: 6,27 kg

Piano di caricamento per porta campioni PC

Per macchina SMARTLAM®2.0 dotata di SPRINGLAM®
Per macchina SMARTLAM®3.0
PC Ø 160 mm – Prof 3 mm 06 MLP01 00
PC Ø 119 mm – Prof 3 mm 06 MLP02 00

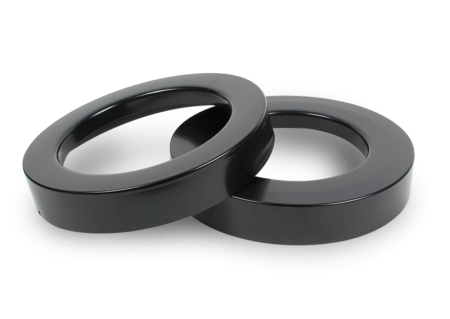

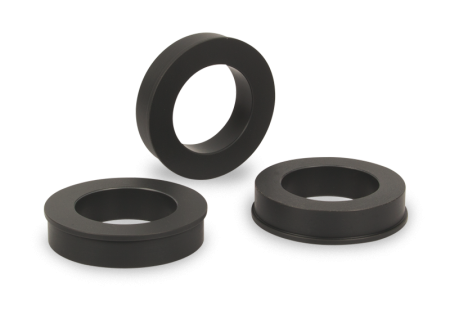

Kit anelli di riduzione

Per macchina MASTERLAM®3.0
Kit di 6 anelli di riduzione Ø 40 mm 06 MLIK5 00
Kit di 6 anelli di riduzione Ø 30 mm 06 MLIK2 00
Kit di 6 anelli di riduzione Ø 25,4 mm 06 MLIK1 10
Kit di 6 anelli di riduzione 1-1/4 06 MLIK3 10
Kit di 6 anelli di riduzione 1-1/2″ 06 MLIK4 10
Per macchina SMARTLAM®3.0
Kit di 3 anelli di riduzione Ø 40 mm 06 SLIK5 00
Kit di 3 anelli di riduzione Ø 30 mm 06 SLIK2 00
Kit di 3 anelli di riduzione Ø 25,4 mm 06 SLIK1 10
Kit di 3 anelli di riduzione 1-1/4 06 SLIK3 10
KKit di 3 anelli di riduzione 1-1/2″ 06 SLIK4 10

Doseatori e distributori

dosatore distrilam lam plan

Dosatore distributore automatico DISTRILAM®

60 MLD00 00

Per le macchine MASTERLAM®1.0, 3.0 e 1.1

Dosatore distributore automatico connesso via RS 232 e riconosciuto direttamente da tutte le lucidatrici MASTERLAM® poichè il programma di comando è pre-integrato sulle macchine.

E’ equipaggiato da 4 circuiti indipendenti composti da 3 pompe peristaltiche standard per un dosaggio preciso dei liquidi diamantati e una pompa peristaltica con flusso superiore per il dosaggio del lubrificante o di un abrasivo colloidale. Funziona senza aria compressa. Il dosatore automatico DISTRILAM® è un accessorio indispensabile per un utilizzo automatizzato delle MASTERLAM®.

Questo dispositivo permette di distribuire in modo economico e funzionale i consumabili.

Comprende: dosatore, cavo connessione, un ugello di distribuzione 4 vie su base magnetica e 4 flaconi in plastica.

Dimensioni L x H x D: 170 x 205 x 200 mm

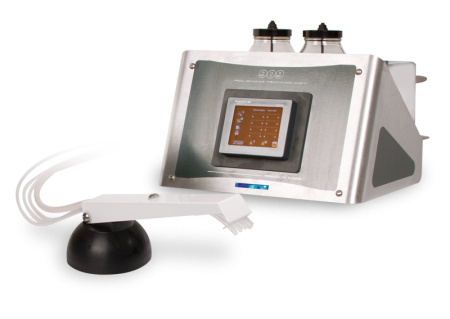

Dosatore automatico M.M.909 M

08 00799 10

Per macchina SMARTLAM®2.0 dotata di SPRINGLAM®
Per macchina SMARTLAM®3.0
  • Distribuzione di 3 liquidi differenti
  • Schermo di controllo tattile a colori
  • 3 pompe peristaltiche, più una uscita di comando per una pompa opzionale
  • Alimentazione: 230 Volt monofase 50 Hz
  • Comunicazione dosatore/macchina: 1 ingresso a 24 Volt
    per il comando/azionamento
  • Opzione: Sostituzione di una pompa peristaltica standard con una pompa peristaltica per grandi volumi adatta a prodotti ad alta viscosità.

Compressore

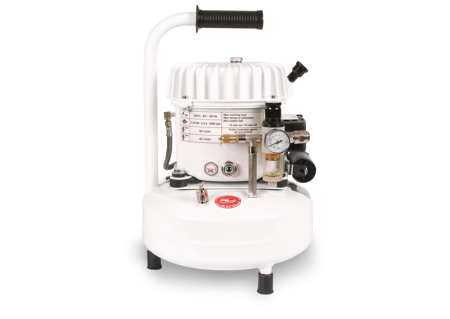

Compressore a membrana

Compressore a membrana per laboratori che non sono attrezzati con aria compressa. Funzionamento silenzioso.

 Portata
 Pressione
 Dim. L x H x D Codice
50 l/min 8 bar 330 x 500 x 330 mm 60 COM00 00

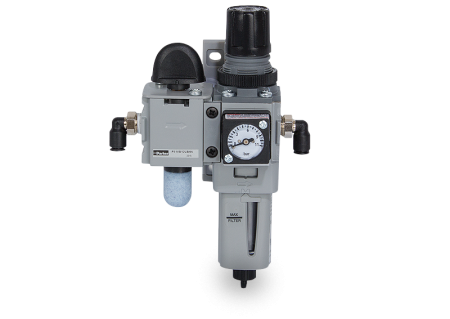

Kit filtro regolatore di pressione

Kit filtro regolatore di pressione per aria compressa

60 00375 90

Essenziale per proteggere le macchine dalle impurità del circuito.
Compatibile con: CUTLAM 4.0/5.0, PRESSLAM 1.1, SMARTLAM 3.0 e MASTERLAM 1.0/1.1/3.0.

Stampo porta campioni

Stampo porta campioni universale Serie 610

Il porta campioni universale LAM PLAN è un sistema intelligente ed economico che combina la funzione dello stampo di inglobamento a freddo ed il porta campioni per la lucidatura metallografica, può essere utilizzato con tutti i tipi di resine liquide a freddo. Questo dispositivo viene fornito in due parti rimovibili: il porta campioni in metallo con attacco universale e rivestimento antiaderente ed uno stampo di gomma siliconica speciale per i campioni destinati all’inglobamento a freddo.

Utilizz

Il porta campioni 610 è utilizzabile su macchine automatiche o manuali. Risulta direttamente compatibile con la pulitrice SMARTLAM®2.0 equipaggiata con il braccio SPRINGLAM®.
Per l’uso su macchine automatiche con testa motorizzata è disponibile un kit di adattamento.

shema



 Tipo
 SMARTLAM® 2.0
opzione SPRINGLAM®		 MASTERLAM® 1.0
MASTERLAM®3.0		 Codice
Ø 110 mm con stampo 6 alveoli Ø 28 mm Ø 200 mm   06 00612 20
Ø 145 mm con 3 stampi da 6 alveoli
inclusi 6 x Ø 40, 6 x Ø 35 e 6 x Ø 32 mm		 Ø 250
– 300 mm		 Ø 250
– 300 mm		 06 00614 10
Ø 145 mm con 3 stampi da 6 alveoli
inclusi 6 x Ø 30, 6 x Ø 25 e 6 x Ø 20 mm		 Ø 250
– 300 mm		 Ø 250
– 300 mm		 06 00614 20
Ø 145 mm con stampo 3 alveoli Ø 50 mm Ø 250
– 300 mm		 Ø 250
– 300 mm		 06 00614 30
Ø 145 mm con 2 stampi da 3 alveoli
inclusi rettagolare 3 x 30 x 55 mm e 3 x 18 x 55 mm		 Ø 250
– 300 mm		 Ø 250
– 300 mm		 06 00614 40
Ø 159 mm con stampo 6 alveoli Ø 36 mm Ø 250
– 300 mm		 Ø 250
– 300 mm		 06 00612 40
Ø 159 mm con stampo 10 alveoli Ø 28 mm Ø 300 mm Ø 300 mm 06 00612 50
KIT adattamento porta campioni universale per MASTERLAM® 1.0 e 3.0   X 06 K0010 00

Per utilizzare il porta campioni universale sulla pulitrice SMARTLAM®2.0, la macchina deve essere dotata dell’opzione braccio a pressione SPRINGLAM®. Non compatibile con la pressione individuale.

Coperchio trasparente di sicurezza

Coperchio trasparente di sicurezza per MASTERLAM®

Il coperchio di sicurezza è una carena di protezione completamente trasparente che puo’ essere richiesto su tutta la gamma di pulitrici MASTERLAM®.
La sua apertura durante il ciclo di lavorazione provoca l’interruzione di qualsiasi movimento macchina*. Permette una protezione integrale conforme alle normative 2006/42/CE e 2004/108/CE.
Preserva l’accessibilità al piano della macchina senza generare ingombro supplementare sul piano di lavoro, la sua apertura è assistita da 2 mole a gas laterali.
Il shermo tattile è localizzato all’esterno della zona di sicurezza così i comandi della MASTERLAM® restano continuamente accessibili.

*Il coperchio di sicurezza trasparente permette la messa in rotazione del piatto in modo manuale.

Per le macchine MASTERLAM®1.0 e 3.0

Per le MASTERLAM®1.0 e 3.0, il schermo tattile è spostato sulla destra, bisogna quindi prevedere una liberazione di 195 mm supplementari rispetto alla larghezza della macchina.

Spazio necessario: larghezza 770 mm, altezza 910 mm 60 MLEP0 00
Per macchina MASTERLAM®1.1
Spazio necessario: larghezza 880 mm, altezza 910 mm 60 MLEP1 00

Vasca di filtraggio, sedimentazione e decantazione

Vasca di filtraggio, sedimentazione 60 L con pompa di ricircolo

60 A0029 00

Per le macchine MASTERLAM®1.0, 3.0 e 1.1

Con pompa controllata dalla macchina.

Vasca di decantazione da 60 L

60 A0029 90

Per le macchine MASTERLAM®1.0, 3.0 e 1.1
