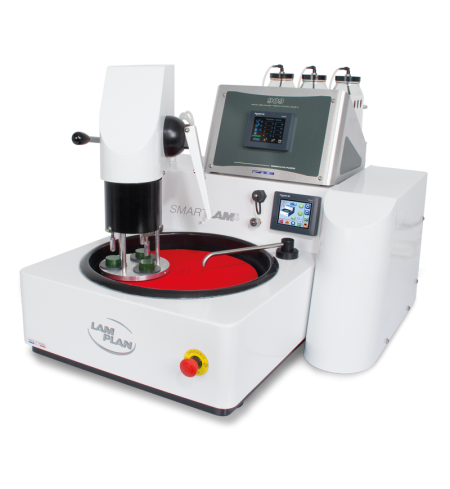

Halbautomatische Poliermaschine mit Einzelandruck

smartlam 3

MOTORISIERTER KOPF

Individueller Druckprobenhalter mit 3 Zellen.

Variable Geschwindigkeit und pneumatischer Druck.

DOSIERAUTOMAT

Ermöglicht die Verteilung von 3 Flüssigkeiten und die Steuerung einer externen Pumpe.

ZENTRALISIERTE KONTROLLE

Alle Funktionen der Maschine (Geschwindigkeit, Druck, Zeit…) werden über den Touchscreen gesteuert.

  • Arbeitsscheiben
    200 – 300 mm
  • Drehgeschwindigkeit der Scheibe
    20 bis 650 U/min.
  • Gewicht
    65 kg
  • Gehäuse
    Epoxid beschichteter Stahl
PRÄSENTATION

SMARTLAM®3.0

Mit der SMARTLAM®3.0 bietet LAM PLAN eine wirtschaftliche Lösung für das automatische Vorpolieren metallografischer Proben.

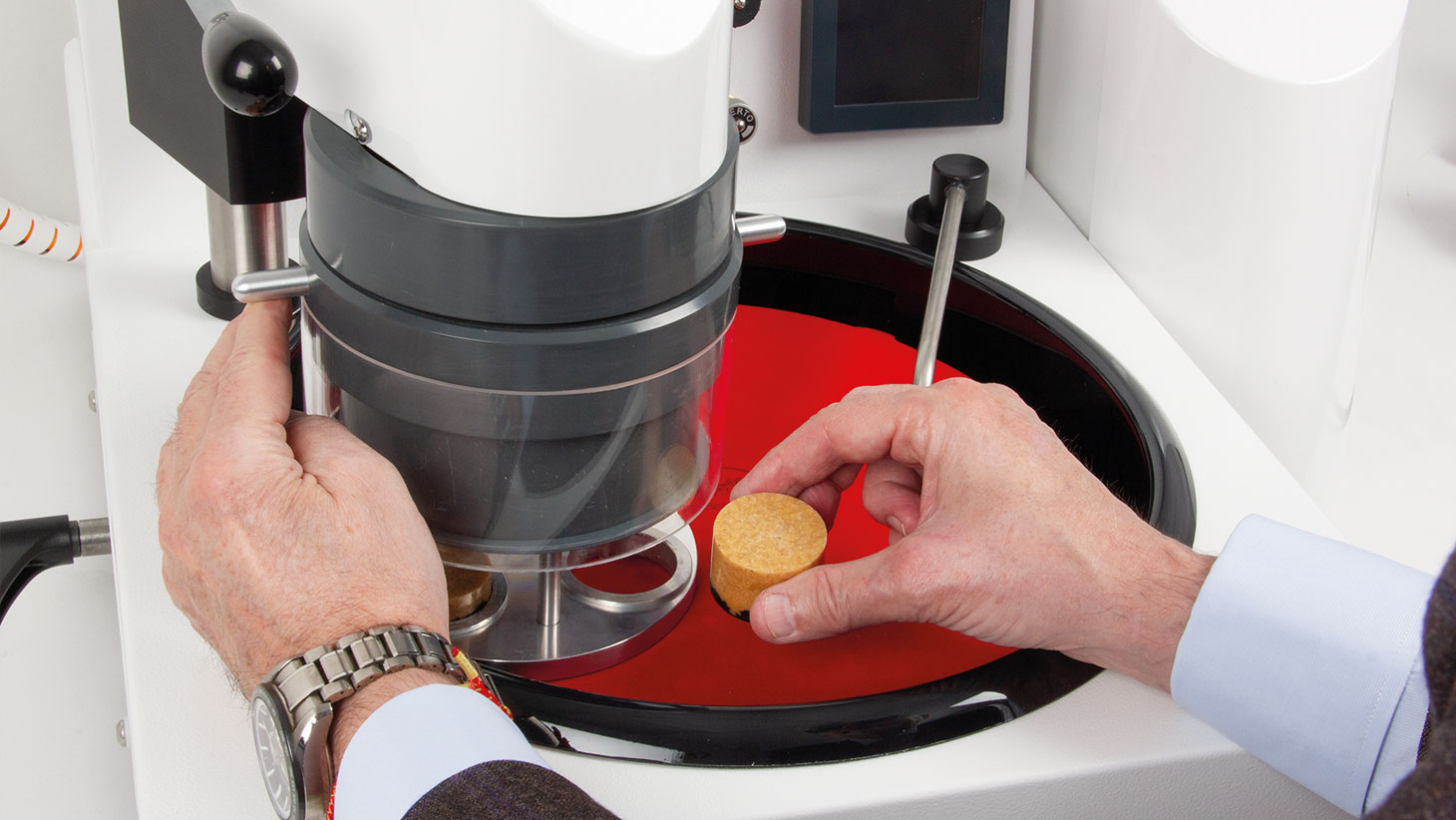

Die SMARTLAM®3.0 ist mit einem speziellen neuen motorisierten Kopf ausgestattet. Diese Maschine hat einen Probenhalter mit 3 WabenSte und ein individuelles Andrucksystem mit Druckluft. Mit den Reduzierringen können Sie Proben mit einem Ǿ 25,4 mm bis 50 mm polieren.

Der Getriebemotor hat ein erhöhtes Drehmoment, Geschwindigkeit und Drehrichtung sind parametrierbar. Das individuelle Druckluft-Andrucksystem, gesteuert über ein elektronisches Proportionalventil, sorgt für eine hohe Gleichmäßigkeit der Polierergebnisse. Der je Probe aufzuwendende Druck liegt bei 5 bis 60 N.

Die SMARTLAM®3.0 hat die zuverlässige und erprobte Basis der SMARTLAM®2.0 mit allen für manuelle Bedienung interessanten Merkmalen (Aktivierung/Deaktivierung des Probenhalterkopfes über Touchscreen). Drehrichtung der Scheibe und Geschwindigkeit sind parametrierbar von 20 bis 650 U/Min.

VIDEO UND FOTOS

Modernstes Design
und Technik

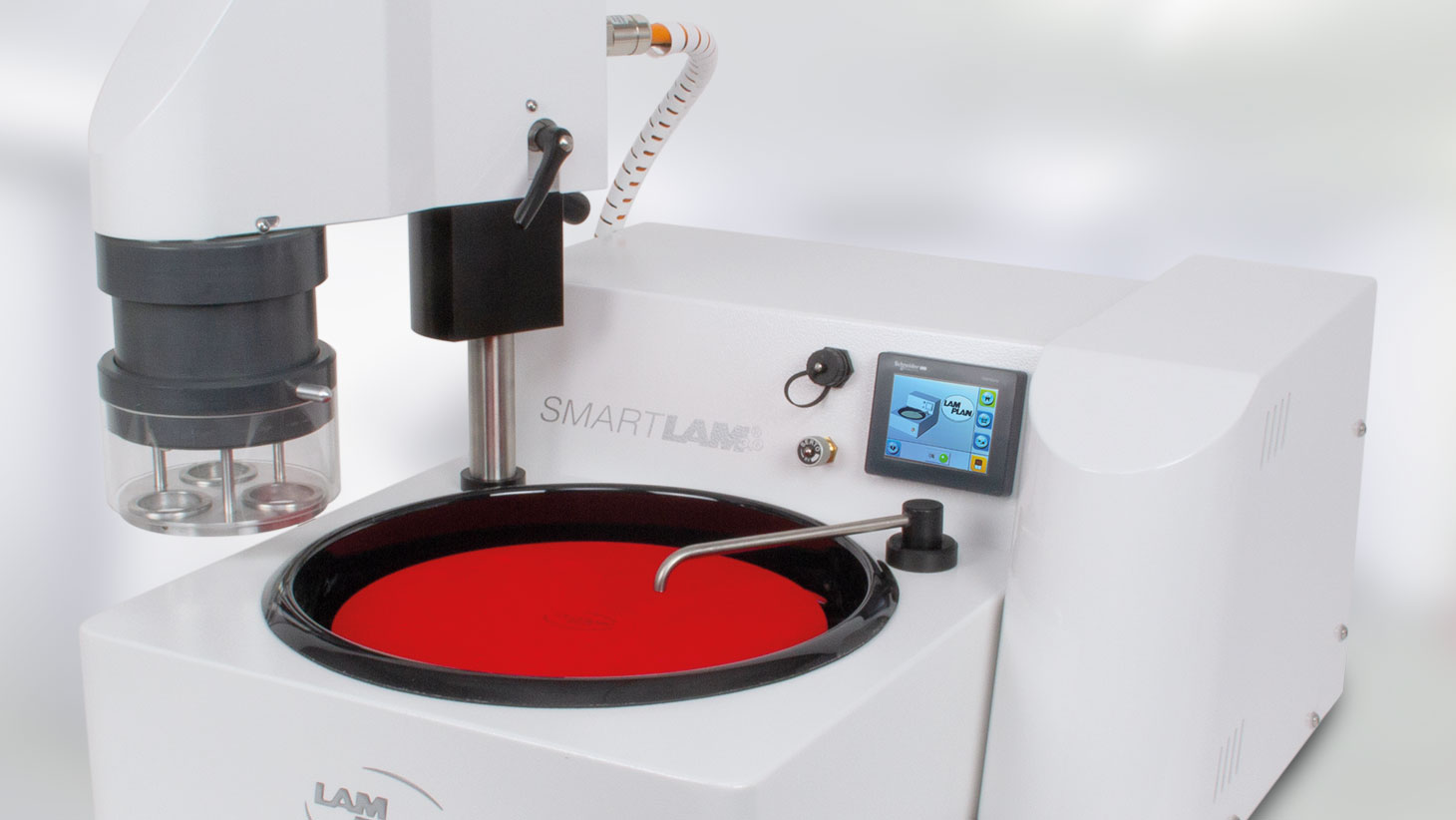

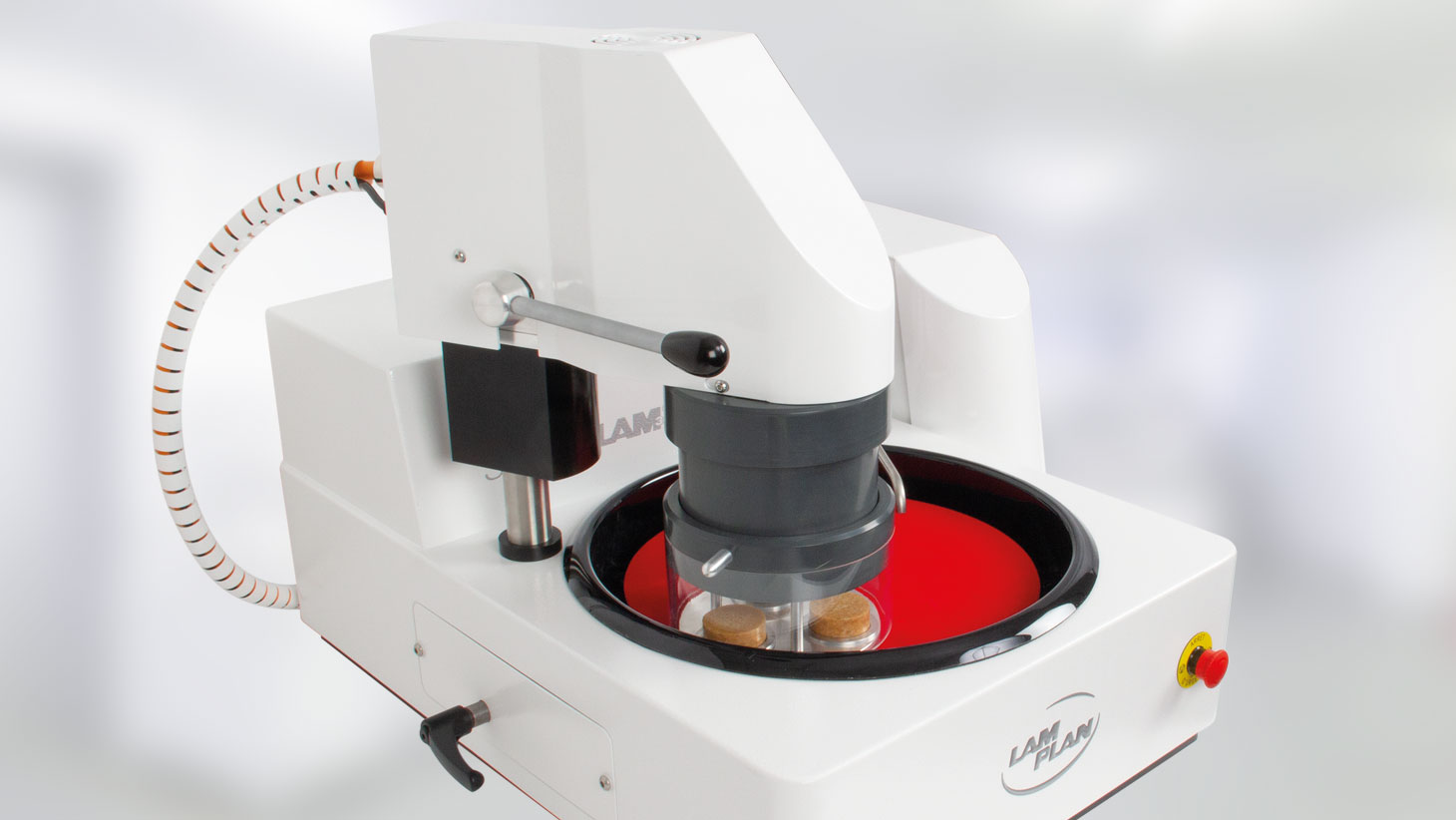

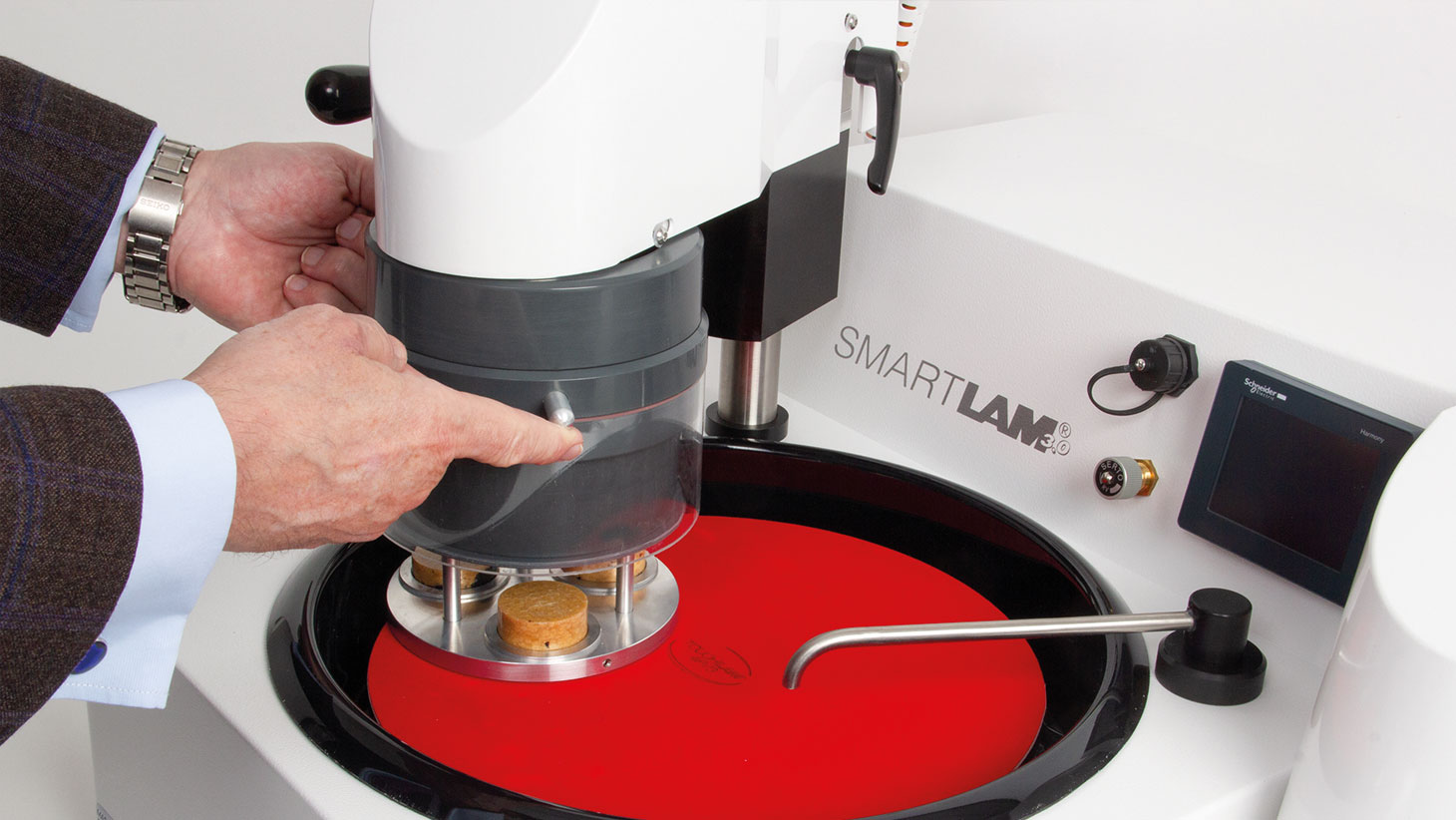

Der motorisierte Automatikkopf ist sehr kompakt. Er wird von der Außenseite der Maschine aus versorgt. Er kann gedreht werden, um den Arbeitsbereich vollständig freizugeben, was den Wechsel der Polierpads und die regelmäßige Reinigung erleichtert.

smartlam 3
    Visuels non contractuels
    DIE DETAILS

    Technische Merkmale
    und Ausstattung

    Integrierte Anzeige- und Dosiereinrichtung

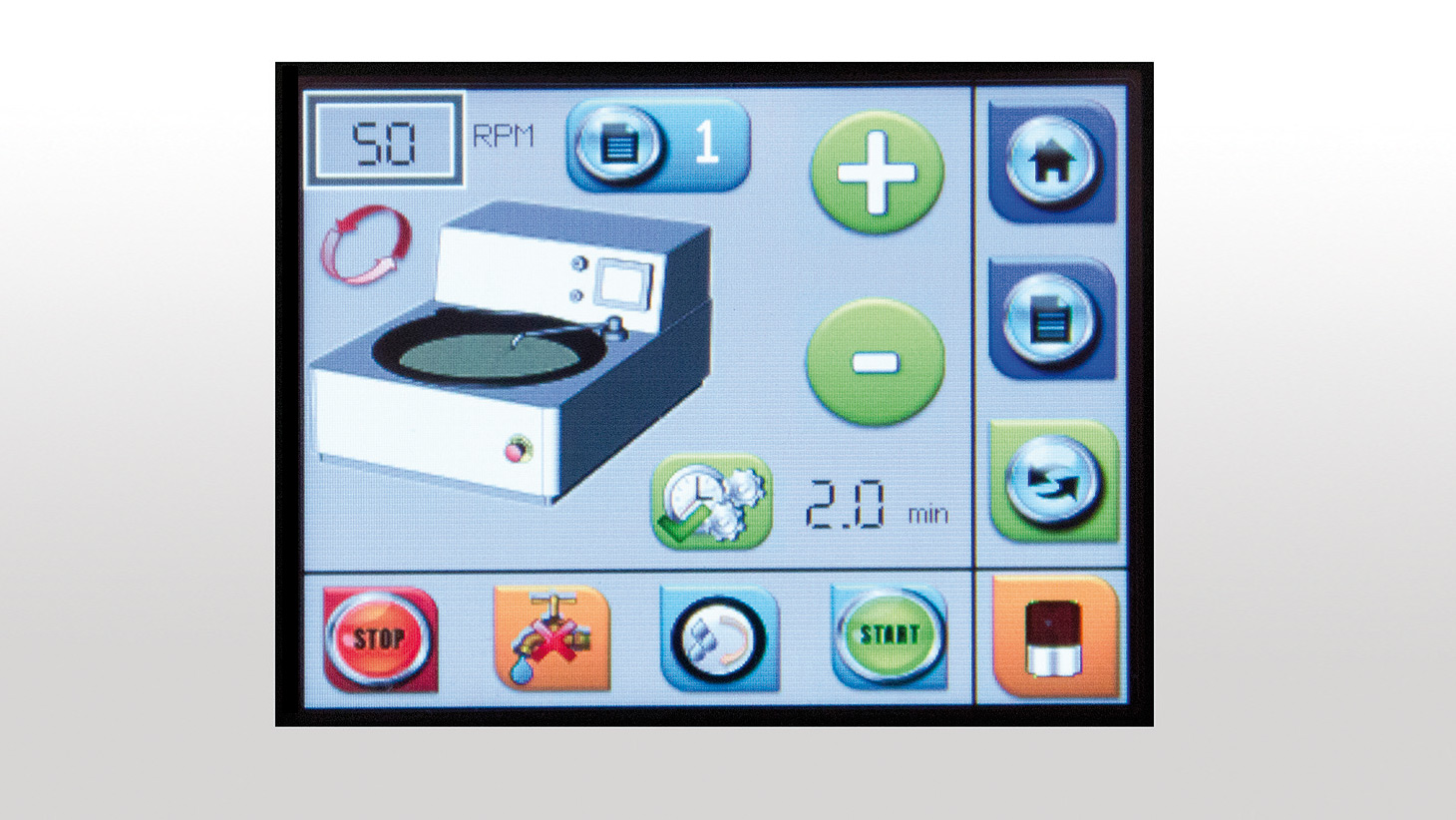

    Alle Funktionen der Scheibe und des Kopfes werden vom Touchscreen aus gelenkt. Die Programme können im internen Speicher der Maschine gespeichert werden.

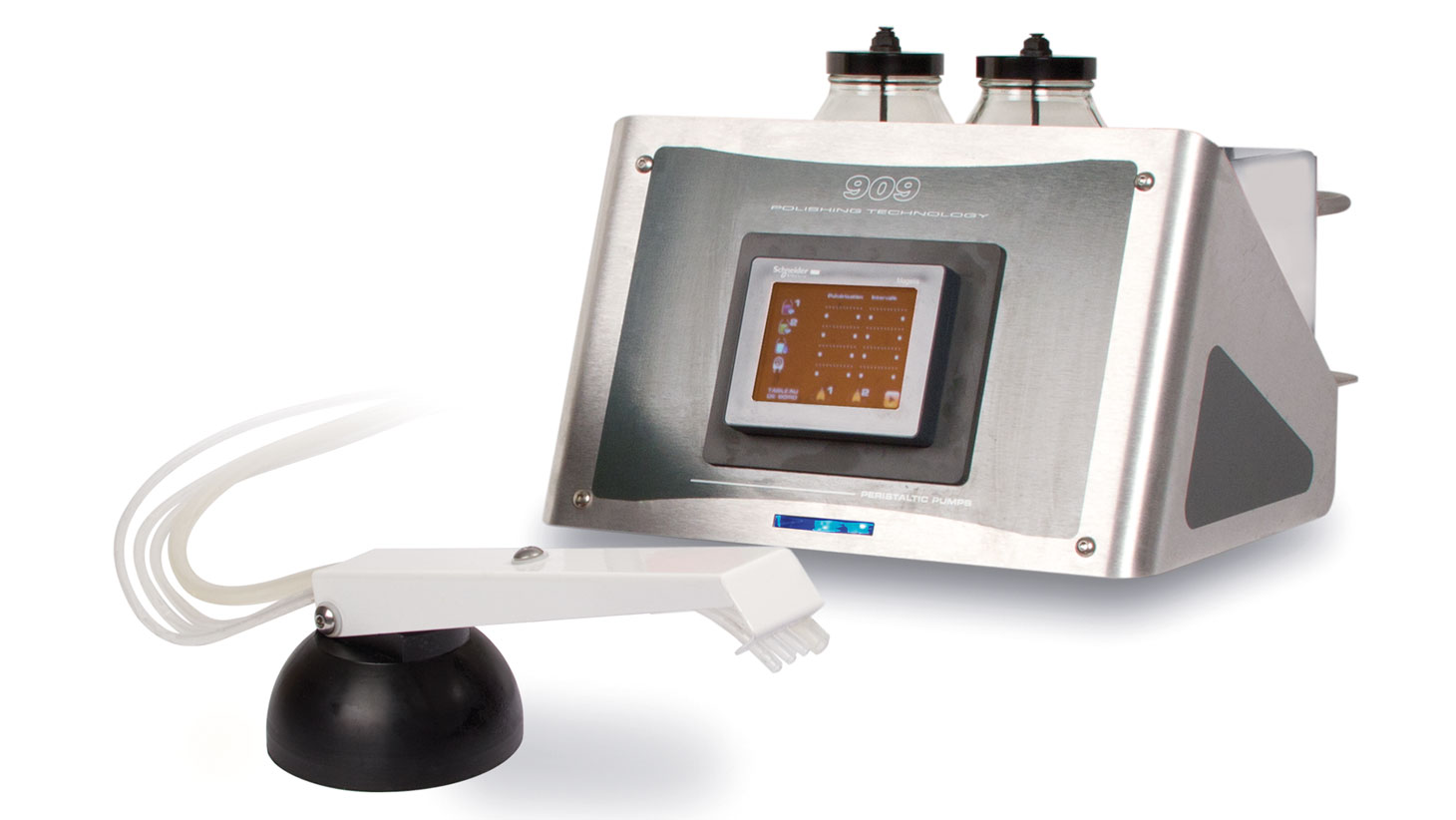

    Für erhöhte Effizienz haben Sie die Möglichkeit, den automatischen Dosiergerät 909M an die SMARTLAM®3.0 anzuschließen. In ökonomischer Hinsicht eine sehr konkurrenzfähige und ultravielseitige Poliereinheit.

    Herunterladen

    Technische Daten SMARTLAM®3.0

    Arbeitsscheiben
    Ø 200 – 300 mm
    Gehäuse
    Epoxid beschichteter Stahl
    Wanne
    Abnehmbar, aus Harz zur leichten Reinigung
    Bestellung
    3,5″-Farb-Touchscreen-Bedienfeld: Steuerung von Maschinen- und Kopffunktionen
    Drehgeschwindigkeit der Scheibe
    Variabel von 20 bis 650 U/min.
    Drehrichtung
    Uhrzeiger /- Gegenuhrzeigersinn
    Programmierung
    Speicher für 9 Programme
    Anschluss
    Steuergerät
    Wasserzulauf
    Griff abnehmbar, Durchlaufregelung und Sicherheits-Elektroventil
    Motor
    0,75 kW
    Spannung
    230 V – 50 Hz Einphasig
    Druckluftversorgung
    6 bar, Filter 50 µm
    Abmessung L x H x T
    580 x 570 x 670 mm
    Gewicht
    65 kg
    Artikelnummer
    60 SL220 00

    Technische Daten des motorisierten Kopfs

    Der motorisierte Automatikkopf ist sehr kompakt. Er wird von der Außenseite der Maschine aus versorgt. Er kann gedreht werden, um den Arbeitsbereich vollständig freizugeben, was den Wechsel der Polierpads und die regelmäßige Reinigung erleichtert.

    NEW

    Neue Kopfführung zur Erleichterung von Auf- und Abwärtsmanövern und zur Erhöhung der Steifigkeit für eine bessere Ebenheit der Probe.
    Nachrüstsatz verfügbar: Réf. 60 SL220 20

    • Kapazität

      3 Proben Ø25,4 bis 50 mm (auf Scheibe Ø 200 mm
      3 Proben Ø 30 mm max.)

    • Gehäuse

      Epoxid beschichteter Stahl

    • Steuerung

      Farb-Touchscreen 3,5“ an der Maschine

    • Drehgeschwindigkeit Probenhalter

      Variabel von 10 bis 150 U/min.

    • Drehrichtung

      Uhrzeiger-/Gegenuhrzeigersinn

    • Druck

      Individuell, Druckluft, variabel von 5 bis 60 N

    • Programm

      Speicher für 9 Programme

    • Motor

      Getriebemotor mit erhöhtem Drehmoment

    • Stellung und Winkelverriegelung

      Manuell, durch indexier baren Griff

    • Stellung und Höhenverriegelung

      Manuell, Heben / Senken des Kopfs mit Hebel, Verriegelung mit Rädchen

    ZUBEHÖR UND OPTIONEN

    Erhältliches Zubehör

    909 M Dosierreinheit*
    08 00799 10

    *Zubehör für die mit SPRINGLAM® ausgestattete Maschine

    Dosierung von 3 verschiedenen Flüssigkeiten.
    Farbige Touchscreen-Steuerung.
    3 peristaltische Pumpen, plus ein Steuerausgang für externe Pumpe.

    Aluminium- Trägerscheibe
    • Aluminium- Trägerscheibe Ø 200 mm – 08 8270100
    • Aluminium- Trägerscheibe Ø 230 mm – 08 8270200
    • Aluminium- Trägerscheibe Ø 250 mm – 08 8270300
    • Aluminium- Trägerscheibe Ø 300 mm – 08 8270400
    Metallspannring für Scheibe
    • für Scheibe Ø 200 mm – 60 SL00290
    • für Scheibe Ø 230 mm – 60 SL00190
    • für Scheibe Ø 250 mm – 60 SL00490
    • für Scheibe Ø 300 mm – 60 SL00690
    • für Scheibe Ø 305 mm – 60 SL00790
    Reduzierringe Smartlam für Scheibe
    • für Scheibe Ø 200 mm – 60 ML08090
    • für Scheibe Ø 230 mm – 60 ML08290
    • für Scheibe Ø 250 mm – 60 ML08190
    Kit Distanzringe
    • Kit 3 Distanzringe Ø 40 mm – 06SLIK500
    • Kit 3 Distanzringe Ø 30 mm – 06SLIK200
    • Kit 3 Distanzringe Ø 25,4 mm – 06SLIK110
    • Kit 3 Distanzringe 1-1/4″ – 06SLIK310
    • Kit 3 Distanzringe 1-1/2″ – 06SLIK410



    Ausgleichscheibe für Probenhalter Zentralandruck*
    06MLP0200

    *Zubehör für die mit SPRINGLAM® ausgestattete Maschine

    Ø 119 mm – Tiefe 3 mm

    Nicht vertragsgemäßes Bildmaterial
