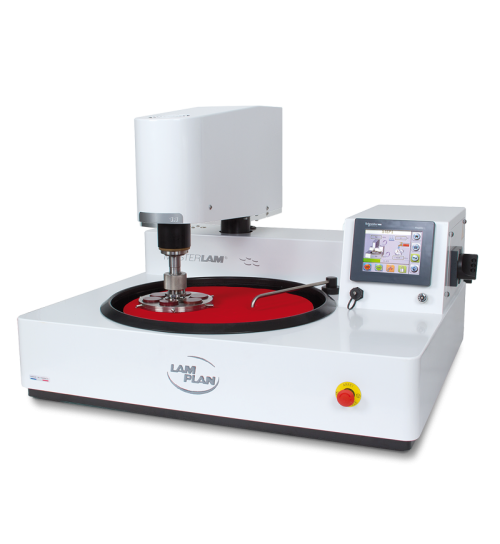

Automatische Poliermaschine mit großem Durchmesser, zentralem Druck und motorisiertem Scan Kopf

masterlam 1.1 poliermeschinen

ZENTRALER ABTASTDRUCKKOPF

Leistungsstarker Motor zum Polieren großer Flächen.

HOHE KAPAZITÄT

Ø Arbeitsscheiben von 350 bis 400 mm.

5,7″ TOUCHSCREEN

Bildschnittstelle.

Speicherung von Programmen mit bis zu 8 separaten Schritten.

  • Ø cArbeitsscheiben
    400 mm
  • Drehgeschwindigkeit der Scheibe
    20 bis 650 U/min.
  • Kapazität
    Probengröße 6 x Ø60 mm
  • Programmierung
    60 speicherbare Programme
PRÄSENTATION

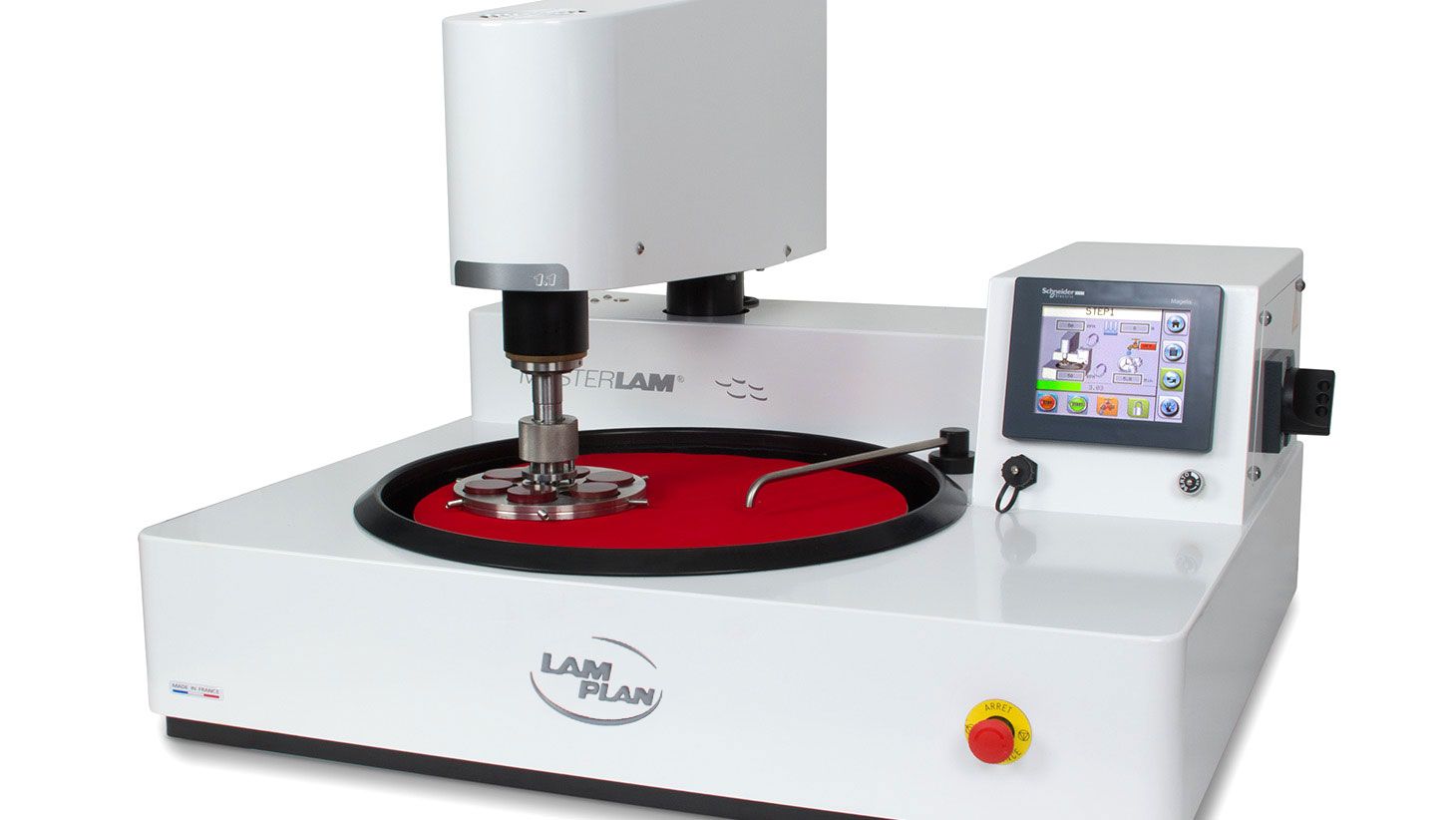

MASTERLAM®1.1

Automatische Einscheiben-Poliermaschine Ø 350 bis 400 mm mit 2 Drehrichtungen und veränderliche Geschwindigkeit.

Die MASTERLAM®1.1 bietet alle technischen Eigenschaften und die Bedienerfreundlichkeit der MASTERLAM®1.0 mit größerem Scheibendurchmesser und höherer Leistung.

Die MASTERLAM®1.1 ist eine Maschine mit Zentralandruck. Sie ist mit einem Hauptmotor von 2,2 kW und einem Kopfmotor von 250 W und mit einem Druck von 450N ausgestattet.

Mit dem Scan Kopf können Sie die gesamte Oberfläche der Scheibe Ø 350 oder 400 mm ausnutzen – bessere Ebenheitsergebnissen, bessere Materialabtrag, die Lebensdauer der Polierscheiben erhöht sich durch gleichmäßige Abnutzung aufgrund der Ausnutzung der gesamten Trägerscheibe.

Mit den spezifischen Möglichkeiten der MASTERLAM®1.1 sind die schwierigsten Anwendungen möglich, insbesondere bei stark polierten Oberflächen, wenn das erforderliche Drehmoment und der nötige Druck die Kapazitäten von Standardgeräten überschreiten.

VIDEO UND FOTOS

Modernstes Design
und Technik

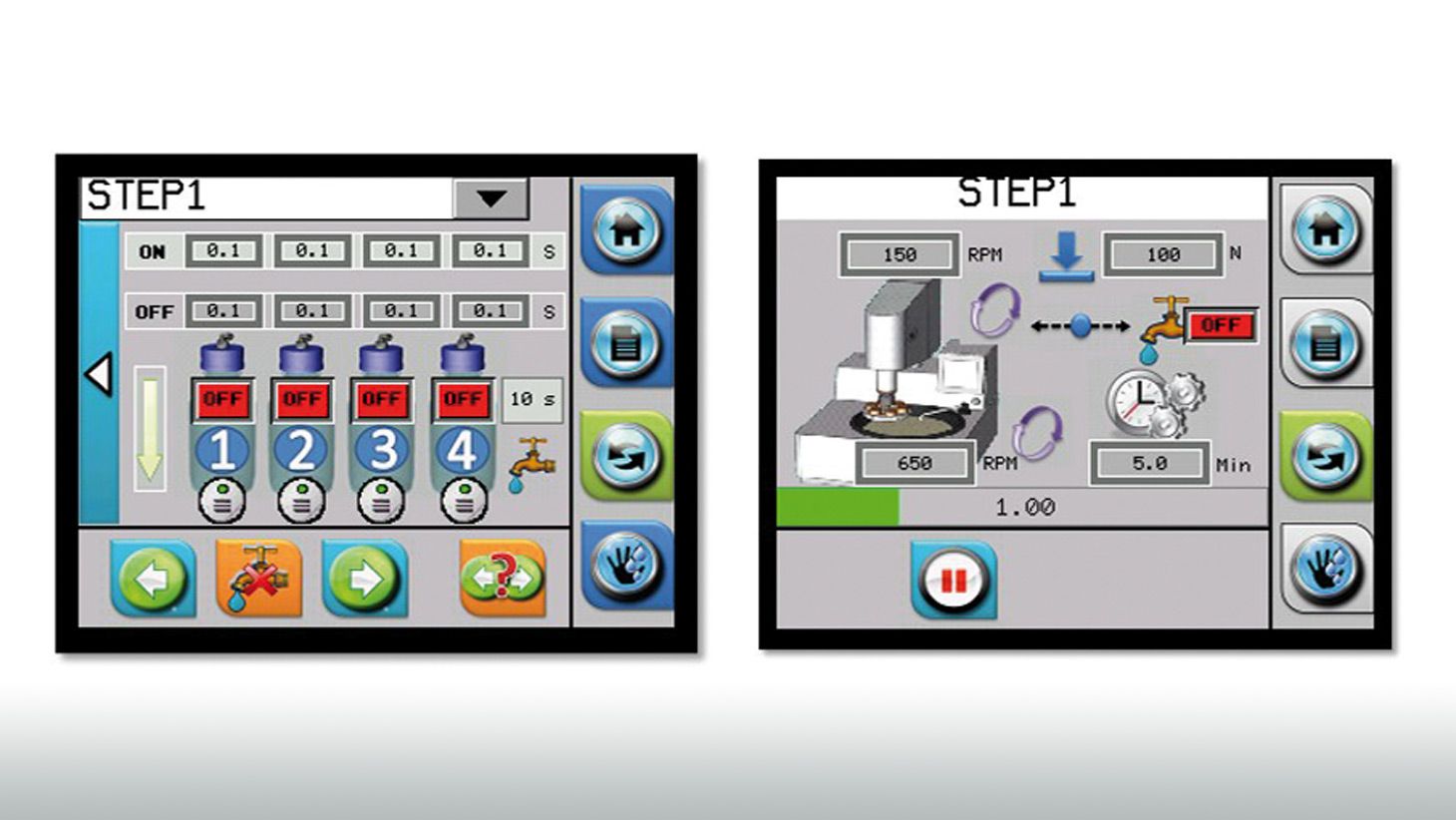

Wenn sich die Maschine im Zyklus befindet, haben Sie die Möglichkeit, auf alle aktuellen Parameter, Druck, Geschwindigkeit, Zeit und Dosierung, außer den Drehrichtungen, einzugreifen.

Programm, der in der Maschinensteuerung integrierten DISTRILAM-Dosiereinheit auf der gesamten MASTERLAM®-Reihe.

  • 5,7-Touchscreen

  • Sicherheitsabdeckung als Zubehör

    Nicht vertragsgemäßes Bildmaterial
    DIE DETAILS

    Technische Merkmale
    und Ausstattung

    Optionen

    • Oszillation- Kopf
    • Abtragkontrollsystem

    Herunterladen

    Technische Daten MASTERLAM®1.1

    Arbeitsscheiben

    Ø 400 mm

    Gehäuse
    Epoxid beschichteter Stahl
    Becken
    Abnehmbar, aus Harz, leichtere Reinigung
    Steuerung
    5,7″-Farb-Touchscreen
    Drehgeschwindigkeit der Scheibe
    Variabel von 20 bis 650 U/min.
    Zwei Drehrichtungen
    Drehgeschwindigkeit des Kopfes
    Variabel von 10 bis 150 U/min.
    Zwei Drehrichtungen
    Anwendbare Last
    5 bis 450 N Zentraldruck
    Kapazität
    Probengröße 6 x Ø 60 mm
    Kopf-Scan-Funktion (Option)
    Einstellbare Geschwindigkeit und Schwingung
    Beleuchtung des Arbeitsbereichs
    LED
    Wasserzulauf
    Herausnehmbarer Hahn mit Flusskontrolle und Sicherheits-Magnetventil
    Programmierung
    60 speicherbare Programme, USB-Buchse für Programmsicherung und Ethernet-Buchse für Netzwerke
    Leistung
    2.2 kW
    Kopfleistung
    250 W
    Spannung
    230 V – 50 Hz Einphasig (25A)
    Pneumatischer Vorschub
    6 bar
    Abmessung L x H x T
    800 x 670 x 712 mm
    Gewicht
    110 kg
    Artikelnummer
    60 ML110 00
    ZUBEHÖR UND OPTIONEN

    Erhältliches Zubehör

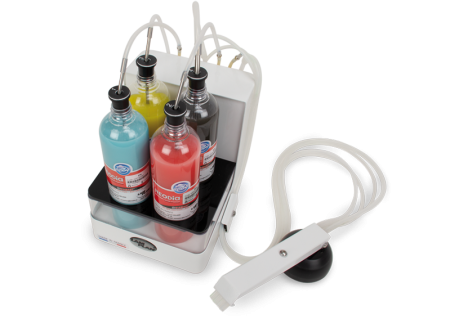

    • Automatische Dosierspender DISTRILAM®
      60 MLD00 00

      Der automatische Dosierspender DISTRILAM® wird direkt vom Bildschirm der Maschine über einen RS 232 Anschluss gesteuert. Er wird sofort von allen MASTERLAM® Poliermaschinen erkannt, denn das Steuerprogramm ist in den Maschinen eingefügt. Er verfügt über 4 unabhängige Kreisläufe mit 3 peristaltischen Standardpumpen für präzise Dosierung der Diamantflüssigkeit und 1 peristaltischen Pumpe mit höherem Durchlauf für die Dosierung des Schmiermittels oder eines Kolloid-Schleifmittels. Er arbeitet ohne Druckluft oder Stromanschluss.

      Der automatische Dosierer DISTRILAM® ist ein unerlässliches Zubehörteil für automatisierte Nutzung der MASTERLAM®.

      Dieses Gerät erlaubt eine reproduzierbare Arbeit und ökonomische Nutzung der Verbrauchsmaterialien.
      Inbegriffen: Ein Dosierer, ein Maschinenanschluss, eine Spenderdüse Modul/4 auf einem Magnet Fuß und 4 Glasfläschchen.

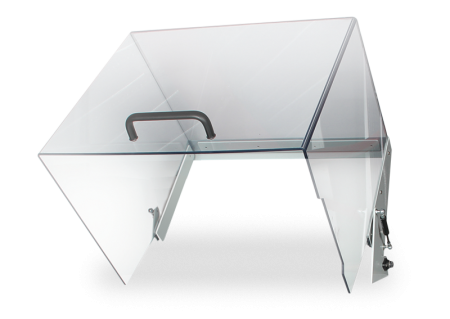

    • Durchsichtige Sicherheitshaube
      60 MLEP1 00

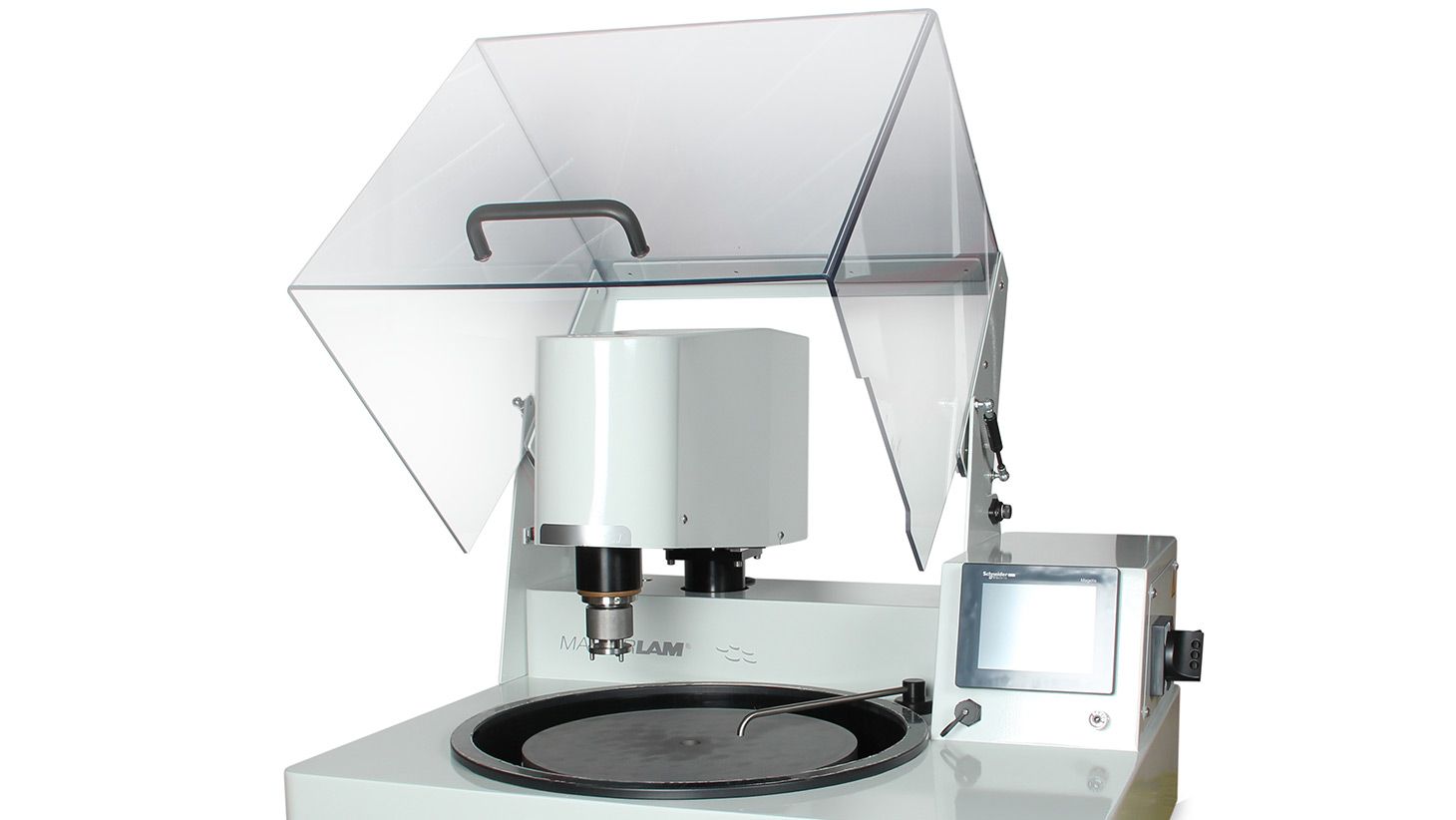

      Die Sicherheitshaube ist eine komplett durchsichtige Schutzhaube, kompatibel mit der ganzen MASTERLAM® Reihe.

      Beim Öffnen wird jede Bewegung der Maschine unterbrochen*, sie bietet integralen Schutz gemäß den Normen 2006/42/EG und 2004/108/EG. Zugriff auf die Scheibe der Maschine ist ohne zusätzlichen Platzbedarf auf der Arbeitsfläche möglich. 2 Gaszylinder an der Seite unterstützen das Öffnen.

      Der Touchscreen befindet sich außerhalb des gesicherten Bereiches. So bleibt die Steuerung der MASTERLAM® zugänglich.

      Bei den MASTERLAM®1.0, 2.0 und 3.0 wurde der Steuerbildschirm nach rechts verlegt, deshalb müssen 195 mm zu der Maschinenbreite hinzugerechnet werden.

      *Die durchsichtige Sicherheitshaube erlaubt im manuellen Modus das Drehen der Scheibe.

      Platzbedarf für MASTERLAM® 1.0 und 3.0
      Breite 770 mm, Höhe 910 mm

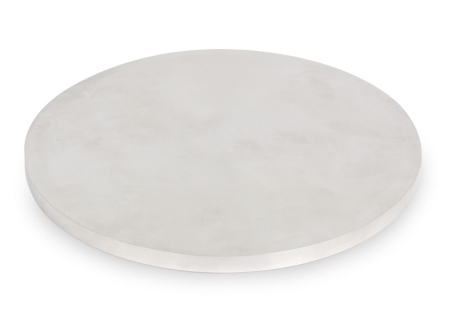

    • Aluminiumscheibe
      08 8270600

      Aluminiumscheibe Ø 400mm

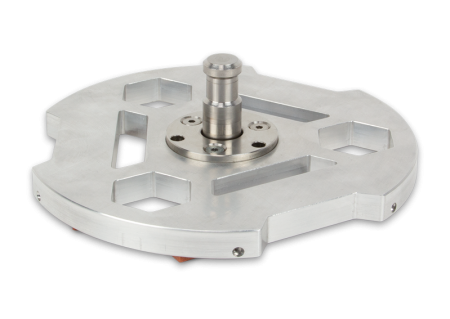

    • Probenhalter Zentralandruck PC
      06MLC0100

      Ø 210 mm ohne Formen

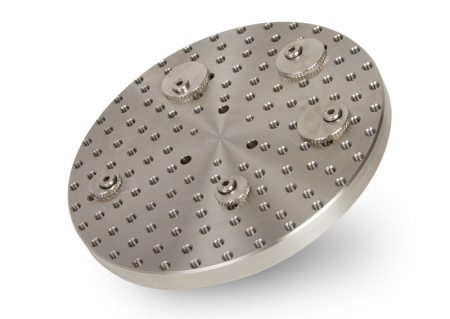

    • Probenhalter für unregelmäßige Teile NOUVEAU
      06 MLC60 00

      Probenhalter Ø 160 mm für unregelmäßige Teile

    • Ausgleichscheibe für Probenhalter Zentralandruck
      06MLP0100

      Ø 160 mm – Tiefe 3 mm

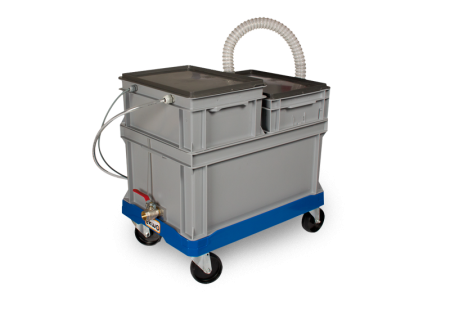

    • Sedimentationsfilter-Pumpentank 60 L
      60 A00299 00

      mit maschinengesteuerter Pumpe.

    Nicht vertragsgemäßes Bildmaterial
