Automatische Poliermaschine mit Zentralandruck, beweglicher Kopf* und Materialentnahmekontrolle.
Optionale Ausrüstung verfügbar

LEISTUNGSSTARKER ZENTRALER DRUCKKOPF

Variable Drehrichtung, Geschwindigkeit und Druck.

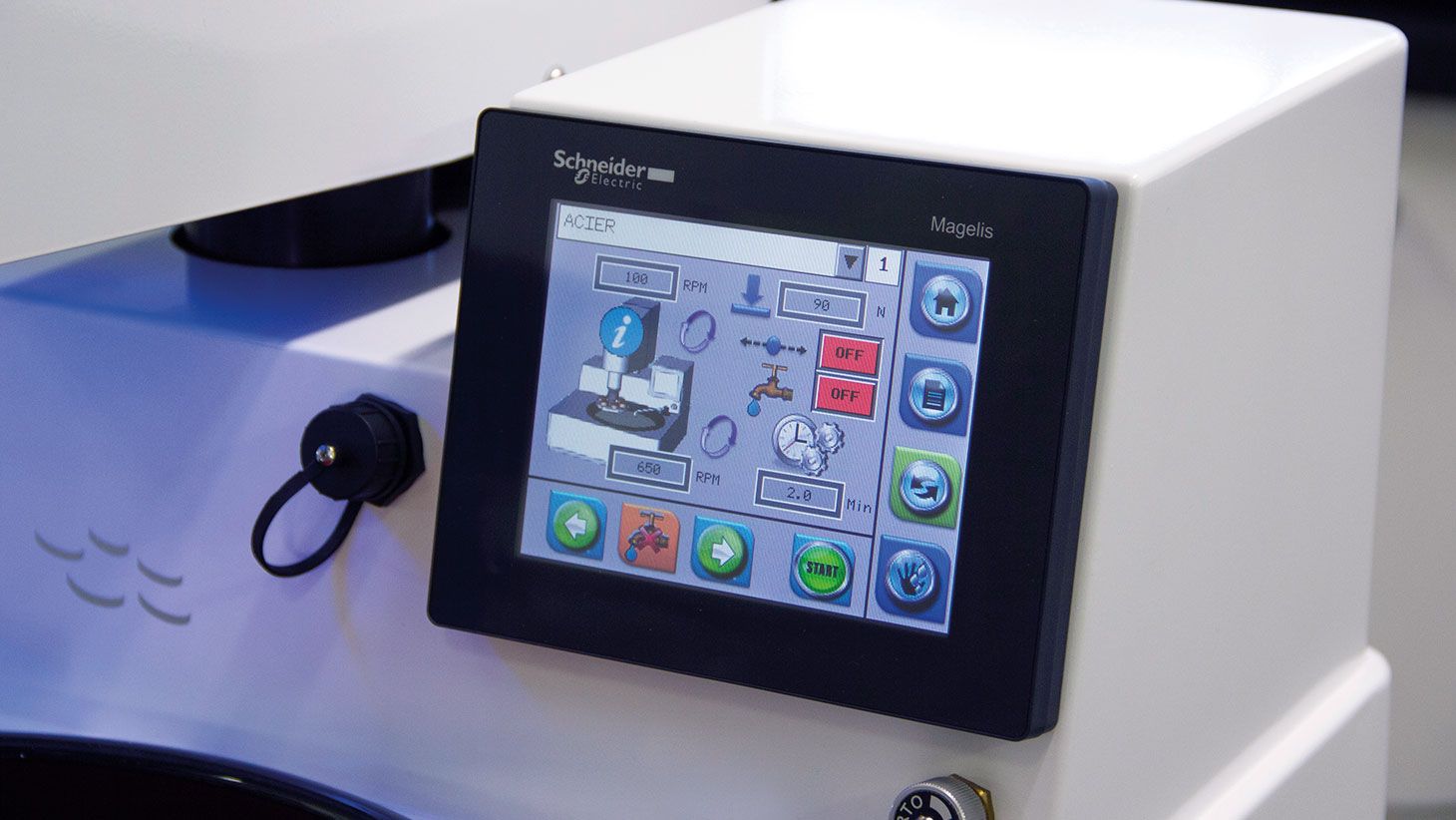

5,7″ TOUCHSCREEN

Bildschnittstelle.

Speicherung von Programmen mit bis zu 8 separaten Schritten.

Ø Arbeitsscheiben
250 – 300 mm
Drehgeschwindigkeit der Scheibe
20 bis 650 U/min.
Kapazität
Probengrösse 6 x 40 mm
Programmierung
60 speicherbare Programme

Siehe die vollständige technische Datei

PRÄSENTATION

MASTERLAM^®1.0

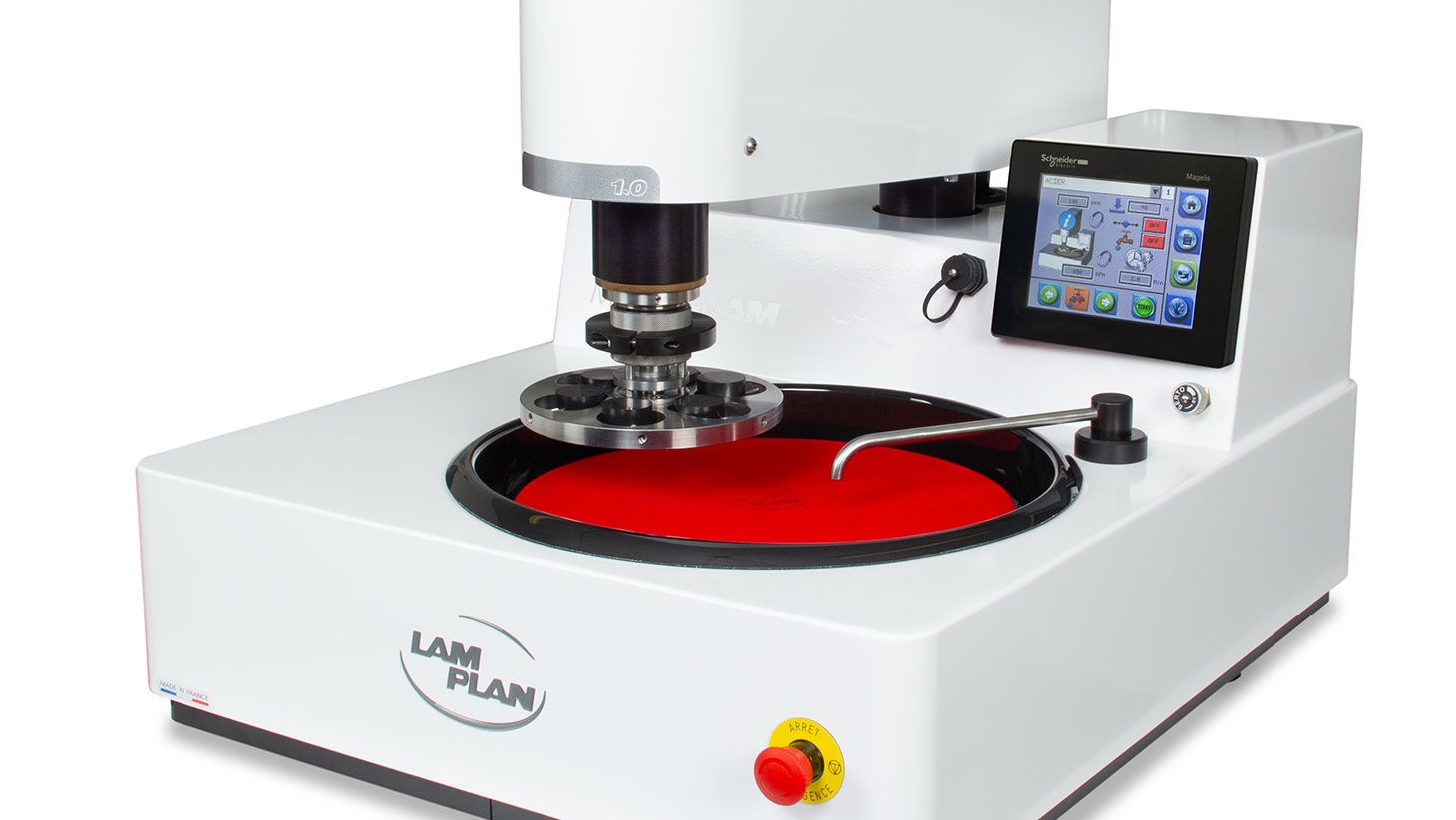

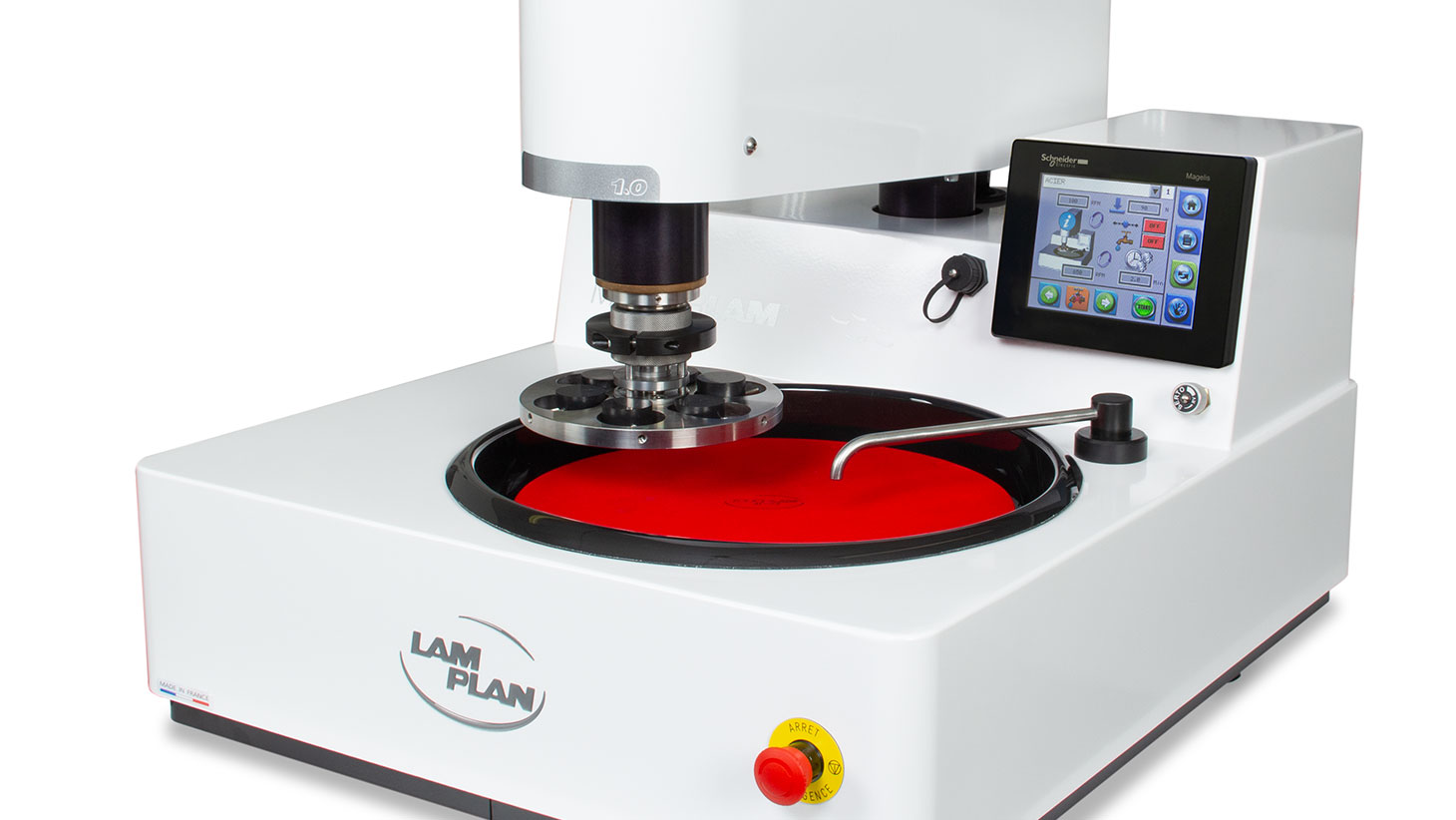

Automatische Einscheiben-Poliermaschine Ø 250 bis 300 mm mit 2 Drehrichtungen und veränderlicher Geschwindigkeit. Die MASTERLAM^® Maschinen sind mit bester intuitiver Programmiertechnologie, Speicher und Parameterexport ausgestattet. Die Steuerung des 4-Kanal-Dosiersystems DISTRILAM^® erfolgt direkt über die Steuerung der Maschine.

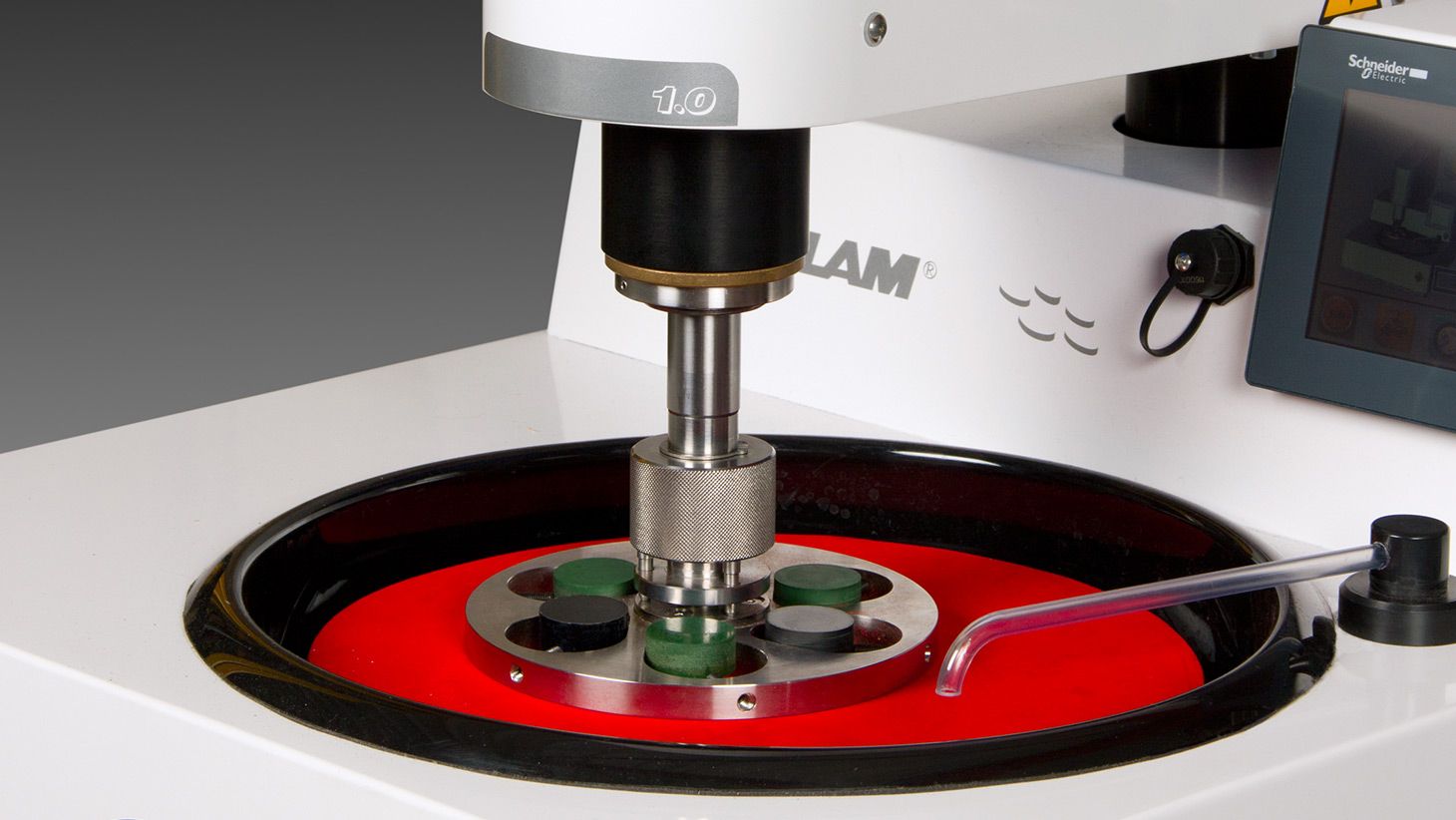

Die MASTERLAM^®1.0 verfügt über einen leistungsfähigen Kopf mit Zentralandruck und zwei Drehrichtungen, veränderliche Geschwindigkeit und Druck. Die Besonderheit dieses Polierkopfs ist die Scanfunktion mit Oszillation.

Der Bewegliche Kopf bietet einen unerreichten Wirkungsgrad und unvergleichliche Vielseitigkeit: die Qualität der Ebenheit Ergebnisse und den Materialabtrag werden verbessert. Die Lebensdauer der Polierunterlagen erhöht sich durch gleichmäßigere Abnutzung aufgrund der Ausnutzung der gesamten Scheibenoberfläche.

VIDEO UND FOTOS

Modernstes Design
und Technik

Die MASTERLAM^®1.0 ist eine Maschine mit hohem Wirkungsgrad für intensive Nutzung wie z.B. Kontrolle während der Produktion

Alle LAM PLAN Videos auf Youtube

Nicht vertragsgemäßes Bildmaterial

DIE DETAILS

Technische Merkmale
und Ausstattung

Optionen

Die MASTERLAM^®1.0 in der Scan-Version ist besonders effizient beim Polieren speziellen Probenformen sowie beim Endpolieren und Endfeinpolieren mechanischer Prototyp- oder Mikroserienkomponenten.

Ein Material-Abtragkontrollsystem mit Automatikstopp “stop côte” ist ebenfalls erhältlich (Präzision 0,02 mm).

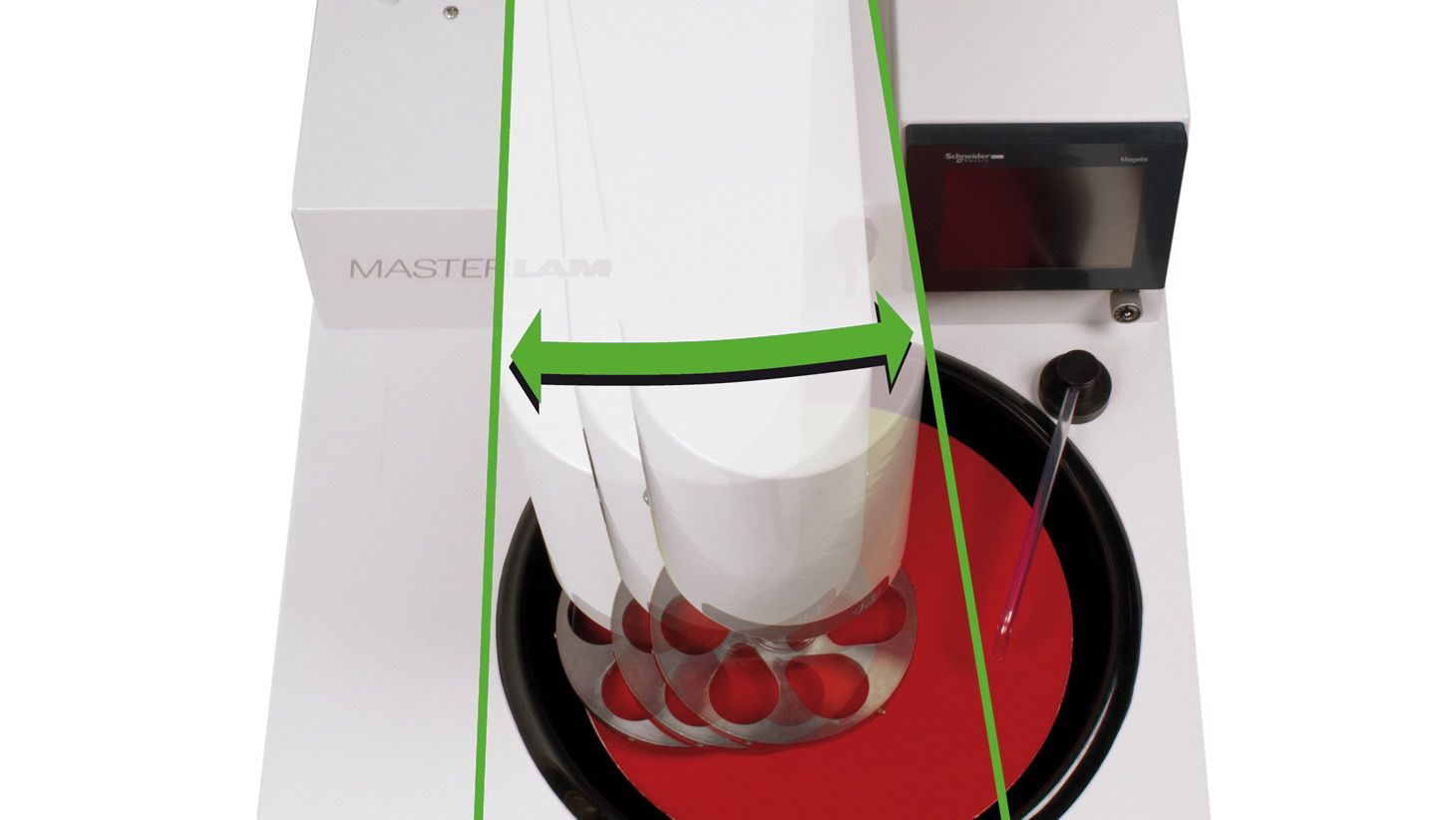

Oszillation- Kopf
Abtragkontrollsystem

Herunterladen

Das technische Datenblatt

PDF 547 Ko

Die Kataloge

Katalogseite

Technische Daten MASTERLAM^®1.0

Arbeitsscheiben	Ø 250 – 300 mm
Gehäuse	Epoxid beschichteter Stahl
Becken	Abnehmbar, aus Harz, leichtere Reinigung
Steuerung	5,7″-Farb-Touchscreen
Drehgeschwindigkeit der Scheibe	Variabel von 20 bis 650 U/min. Zwei Drehrichtungen
Drehgeschwindigkeit des Kopfes	Variabel von 10 bis 150 U/min.
Anwendbare Last	5 bis 400 N Zentraldruck
Kapazität	Probengrösse 6 x 40 mm
Kopfschwingfunktion (Option)	Einstellbare Geschwindigkeit und Amplitude
Steuerfunktion der Entführung inhaltlich (Option)	Materialentnahmekontrollsystem, mit Automatikstopp, Präzision 0,02 mm
Beleuchtung des Arbeitsbereichs	LED
Wasserzulauf	Herausnehmbarer Stock mit Flusskontrolle und Sicherheits-Magnetventil
Programmierung	60 speicherbare Programme, USB-Buchse für Programmsicherung und Ethernet-Buchse für Netzwerke
Leistung	1.1 kW
Spannung	230 V – 50 Hz Einphasig
Pneumatischer Vorschub	6 bar
Abmessung L x H x T	550 x 670 x 670 mm
Gewicht	80 kg
Artikelnummer	60 ML100 00

ZUBEHÖR UND OPTIONEN

Erhältliches Zubehör

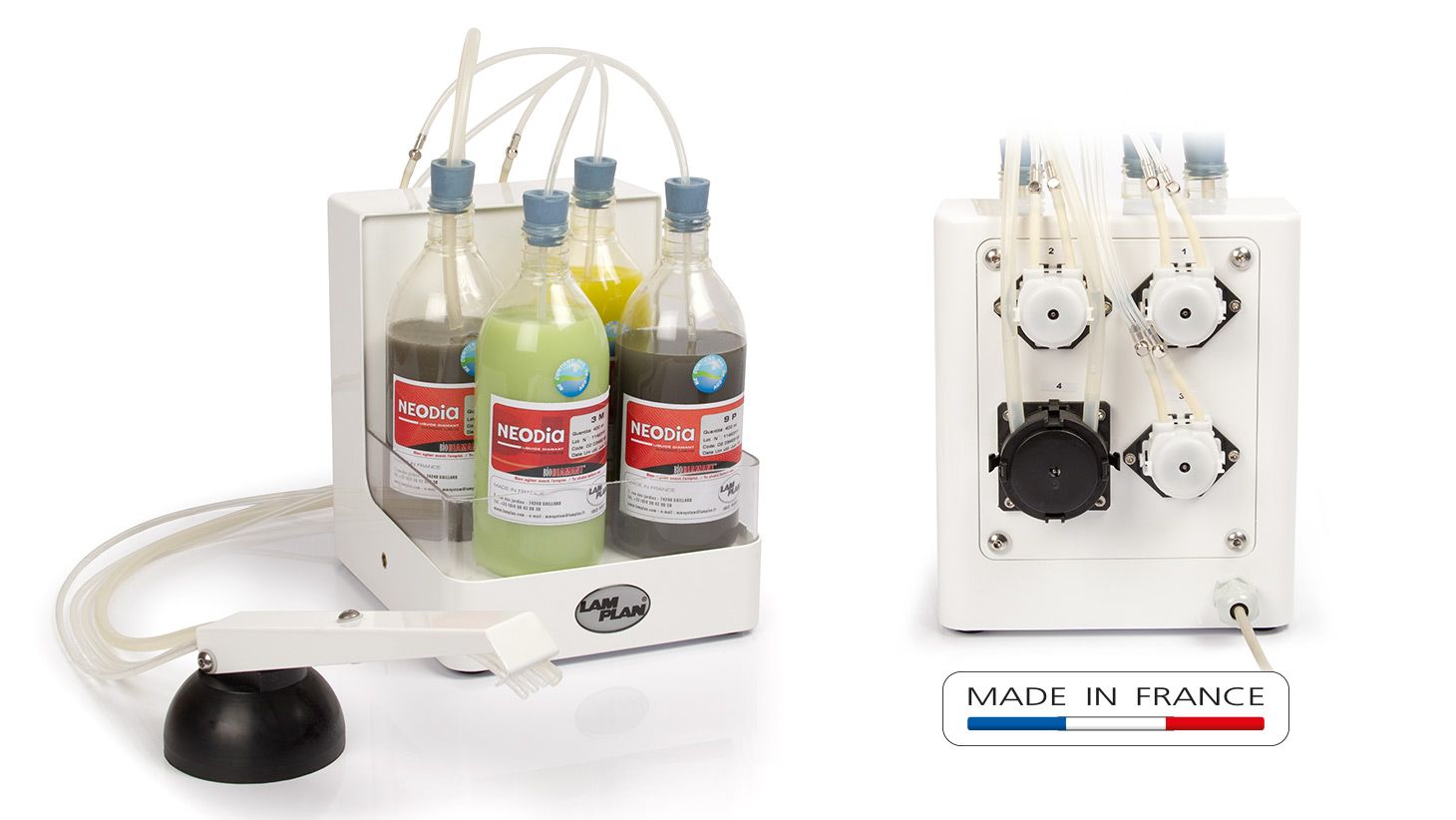

Automatische Dosierspender DISTRILAM^®

60 MLD00 00

Der automatische Dosierspender DISTRILAM^® wird direkt vom Bildschirm der Maschine über einen RS 232 Anschluss gesteuert. Er wird sofort von allen MASTERLAM^® Poliermaschinen erkannt, denn das Steuerprogramm ist in den Maschinen eingefügt. Er verfügt über 4 unabhängige Kreisläufe mit 3 peristaltischen Standardpumpen für präzise Dosierung der Diamantflüssigkeit und 1 peristaltischen Pumpe mit höherem Durchlauf für die Dosierung des Schmiermittels oder eines Kolloid-Schleifmittels. Er arbeitet ohne Druckluft oder Stromanschluss.

Der automatische Dosierer DISTRILAM^® ist ein unerlässliches Zubehörteil für automatisierte Nutzung der MASTERLAM^®.

Dieses Gerät erlaubt eine reproduzierbare Arbeit und ökonomische Nutzung der Verbrauchsmaterialien.
Inbegriffen: Ein Dosierer, ein Maschinenanschluss, eine Spenderdüse Modul/4 auf einem Magnet Fuß und 4 Glasfläschchen.

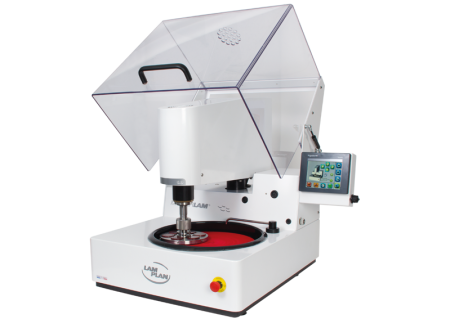

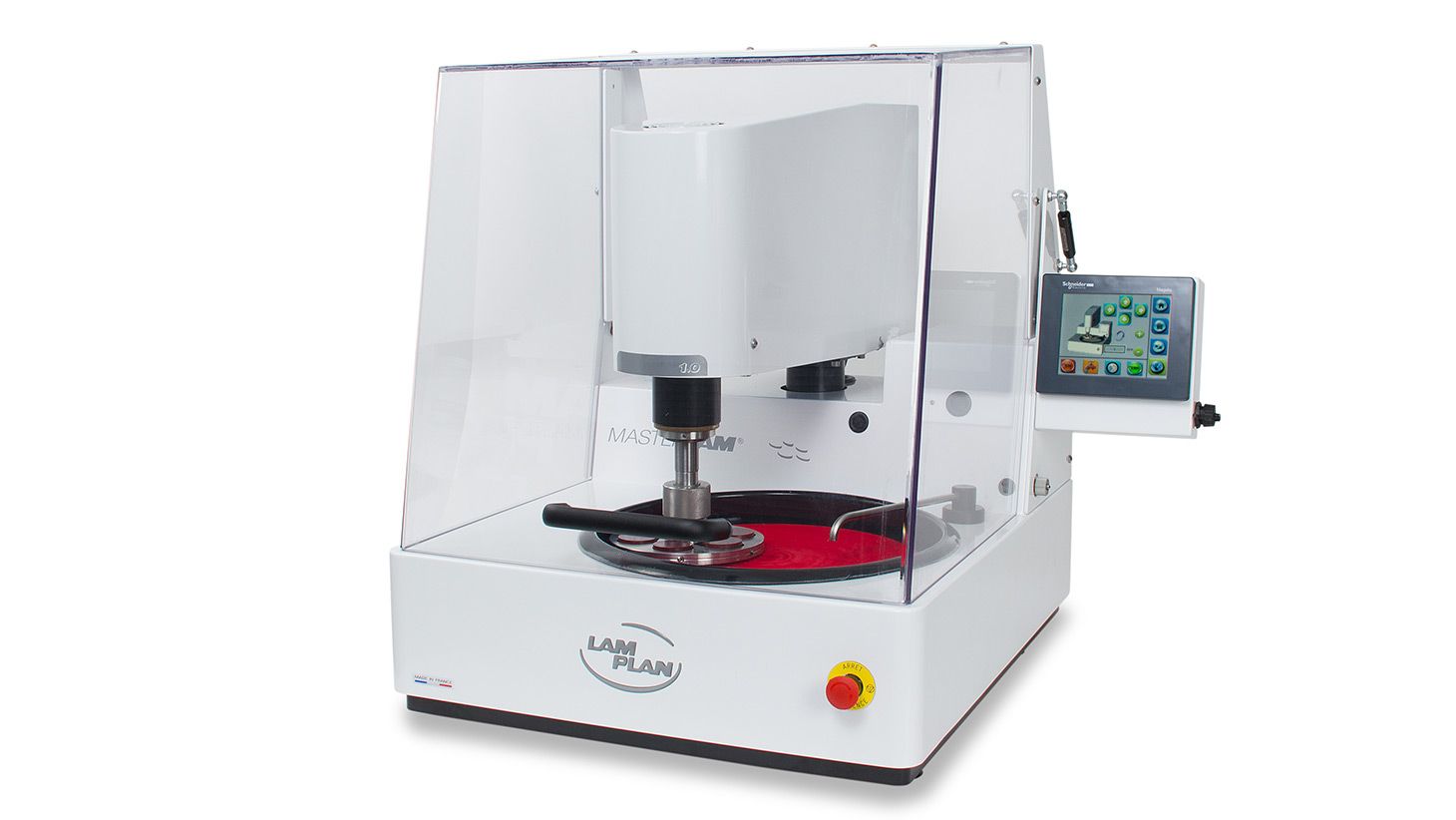

Durchsichtige Sicherheitshaube

60 MLEP0 00

Die Sicherheitshaube ist eine komplett durchsichtige Schutzhaube, kompatibel mit der ganzen MASTERLAM® Reihe.

Beim Öffnen wird jede Bewegung der Maschine unterbrochen*, sie bietet integralen Schutz gemäß den Normen 2006/42/EG und 2004/108/EG. Zugriff auf die Scheibe der Maschine ist ohne zusätzlichen Platzbedarf auf der Arbeitsfläche möglich. 2 Gaszylinder an der Seite unterstützen das Öffnen.

Der Touchscreen befindet sich außerhalb des gesicherten Bereiches. So bleibt die Steuerung der MASTERLAM® zugänglich.

Bei den MASTERLAM^®1.0, 2.0 und 3.0 wurde der Steuerbildschirm nach rechts verlegt, deshalb müssen 195 mm zu der Maschinenbreite hinzugerechnet werden.

*Die durchsichtige Sicherheitshaube erlaubt im manuellen Modus das Drehen der Scheibe.

Platzbedarf für MASTERLAM^® 1.0 und 3.0
Breite 770 mm, Höhe 910 mm
