Rodeuse/polisseuse pour production intensive de pièces : Ø 20 à 580 mm.
Maintenance de pièces de grande dimension.

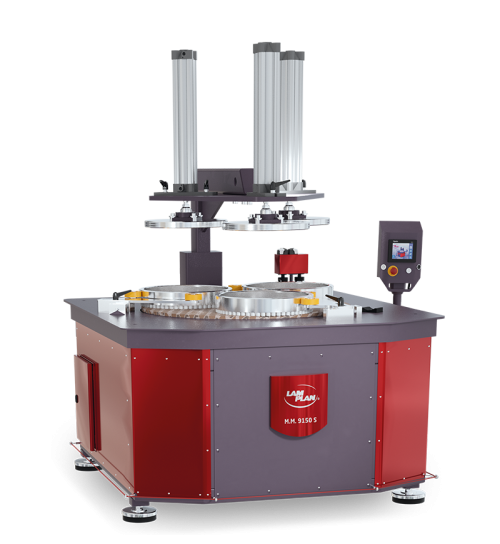

machine à roder M.M.9150 lam plan
2 versions : E et S

• Version S : avec système de pression pneumatique intégré.

Conception mécanique

• Points d’ancrage systèmes de dosage
• Châssis rigide et stable
• Platine d’accueil pour système de pression pneumatique
• Bras réglables en hauteur
• Points d’ancrage pour AUTOPLAN®
• Faux plateau supporté par une butée à billes

Contrôle et programmation

Prenez le contrôle de vos opérations de rodage polissage en créant des recettes, évoluez grâce à l’interface de programmation de la machine et des périphériques.

SMART LAPPING
Programmation intuitive multi étapes, possibilité de mémoriser jusqu’à 45 programmes de 5 étapes.

PRÉSENTATION

M.M.9150

SÉRIE PREMIUM, version E et S

Fruit de notre expérience dans la maintenance ou la production de pièces d’étanchéité de grande dimensions, notamment pour les secteurs de la pétrochimie et du nucléaire, nous proposons, sur la base technique de la série M.M.9000, des versions de nos machines avec plateaux de Ø 1 500 mm.

  • Ø plateau
    1500 mm
  • Vitesse de rotation plateau
    de 30 à 90 tr/min.
  • Ø intérieur des anneaux
    605 mm
  • Poids (version E et S)
    1700 et 2000 kg

M.M.9150 version E

Rodeuse Ø 1500 mm sans système de pression.

M.M.9150 version S

La version S de la M.M.9150 intègre un système de pression pneumatique piloté électroniquement depuis l’interface générale. Composé de trois vérins à double effet et de trois disques en aluminium montés sur rotules, ce dispositif supprime la manutention des poids. Les temps de chargement/déchargement sont optimisés et les efforts de manutention réduits. La pression applicable peut varier de 150 à 3000 N.

Les caractéristiques détaillées et une étude technique vous seront fournies sur demande.

Système AUTOPLAN

Le système AUTOPLAN permet de gérer efficacement la planéité et le rainurage du plateau, il se positionne et se démonte en quelques minutes grâce aux points de fixation dédiés intégrés à la machine.

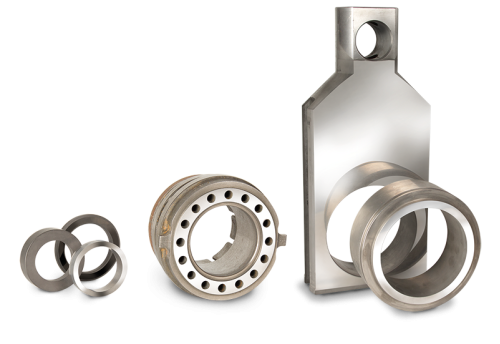

pièces pétrochimie
VIDÉO ET PHOTOS

Design et technologie de pointe

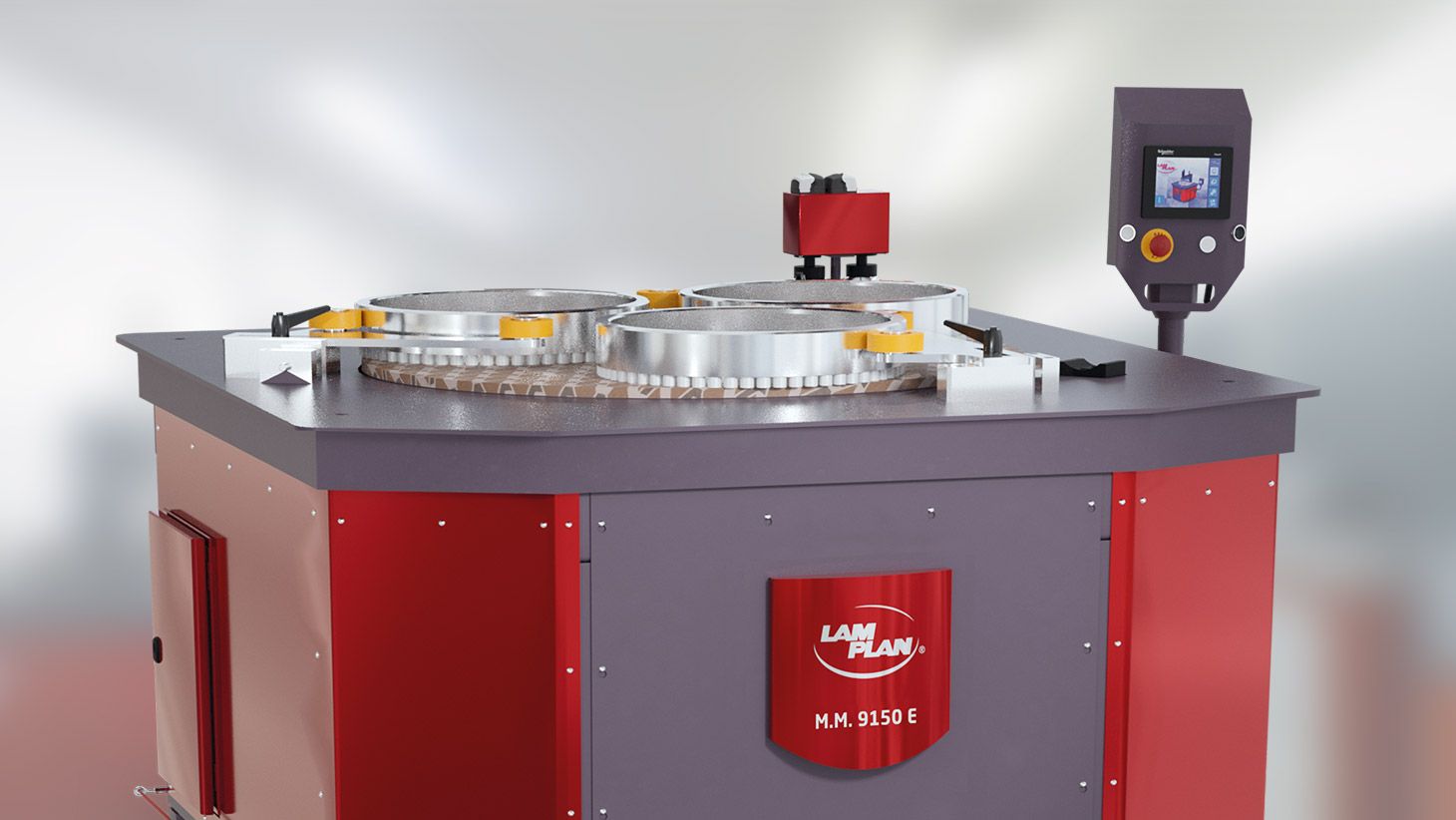

Machine à roder et à polir M.M.9150 version E
M.M.9150 version E
Rodeuse polisseuse M.M.9120 version S
M.M.9120 version S

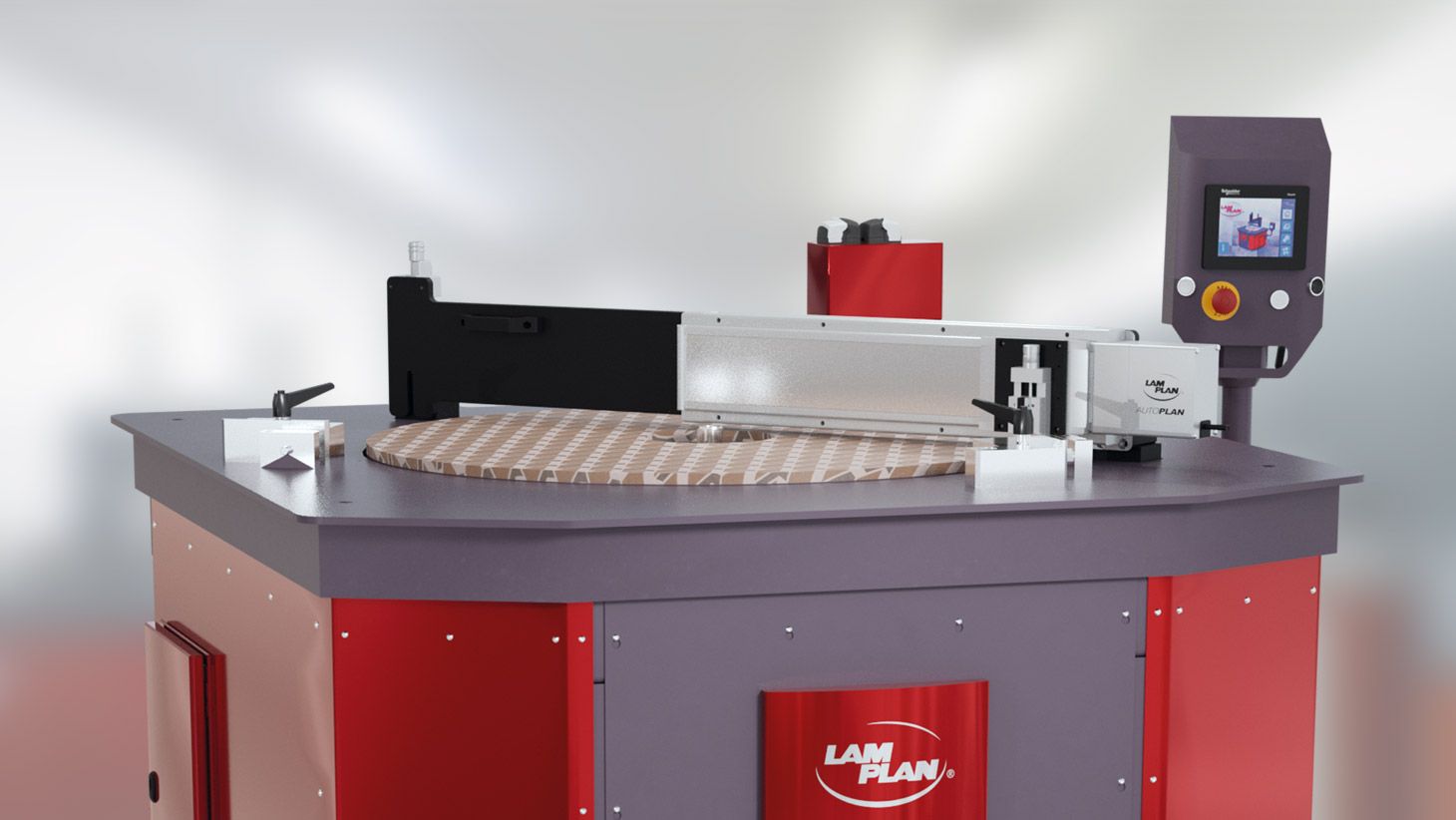

Rodeuse polisseuse M.M.9150 autoplan
M.M.9150 avec système AUTOPLAN
    Visuels non contractuels
    EN DÉTAILS

    Caractéristiques techniques et équipements

    Options pour M.M.9150 E et  S

    • Option éclairage LED (pour version S)
      10 9000S 10
    • Option multi abrasifs
      10 9000S 20
    • Capteurs de niveau pour liquide diamant et fluide lubrifiant
      08 90001 00
    • Set clé dynamométrique
      60 01485 90

    Téléchargements

    Plug & play

    Que ce soit électrique ou pneumatique, la connectivité des machines a été pensée pour recevoir d’une façon simple les accessoires d’aide à la production. Vous branchez un équipement, il est immédiatement reconnu par la commande de la machine.

    Contrôle et programmation

    Autoplan logo

    Prenez le contrôle de vos opérations de rodage polissage en créant des recettes, évoluez grâce à l’interface de programmation de la machine et des périphériques.

    Modem intégré

    Modem intégréToutes les machines de la série M.M.9000 PREMIUM sont équipées d’origine d’un modem intégré afin de réaliser des opérations de maintenance à distance de l’automate. Elles sont compatibles avec les doseurs dédiés LAM PLAN et peuvent être équipées en option d’un capteur de niveau d’abrasif et de lubrifiant. La collecte de données de production est possible via l’interface USB. L’import/export des recettes se fait au format CSV. La modification des recettes est possible via Excel avant réimport sur la machine.

    Conception mécanique

    Intégrer une solution de rodage LAM PLAN va au delà de ce que vous proposent les équipements classiques du marché. Nous concevons des machines prêtes à supporter les contraintes les plus élevées.

    Fiches techniques M.M.9150

    2 versions
    M.M.9150 version E
    M.M.9150 version S

    Visuels

    Machine à roder et à polir M.M.9150 version E

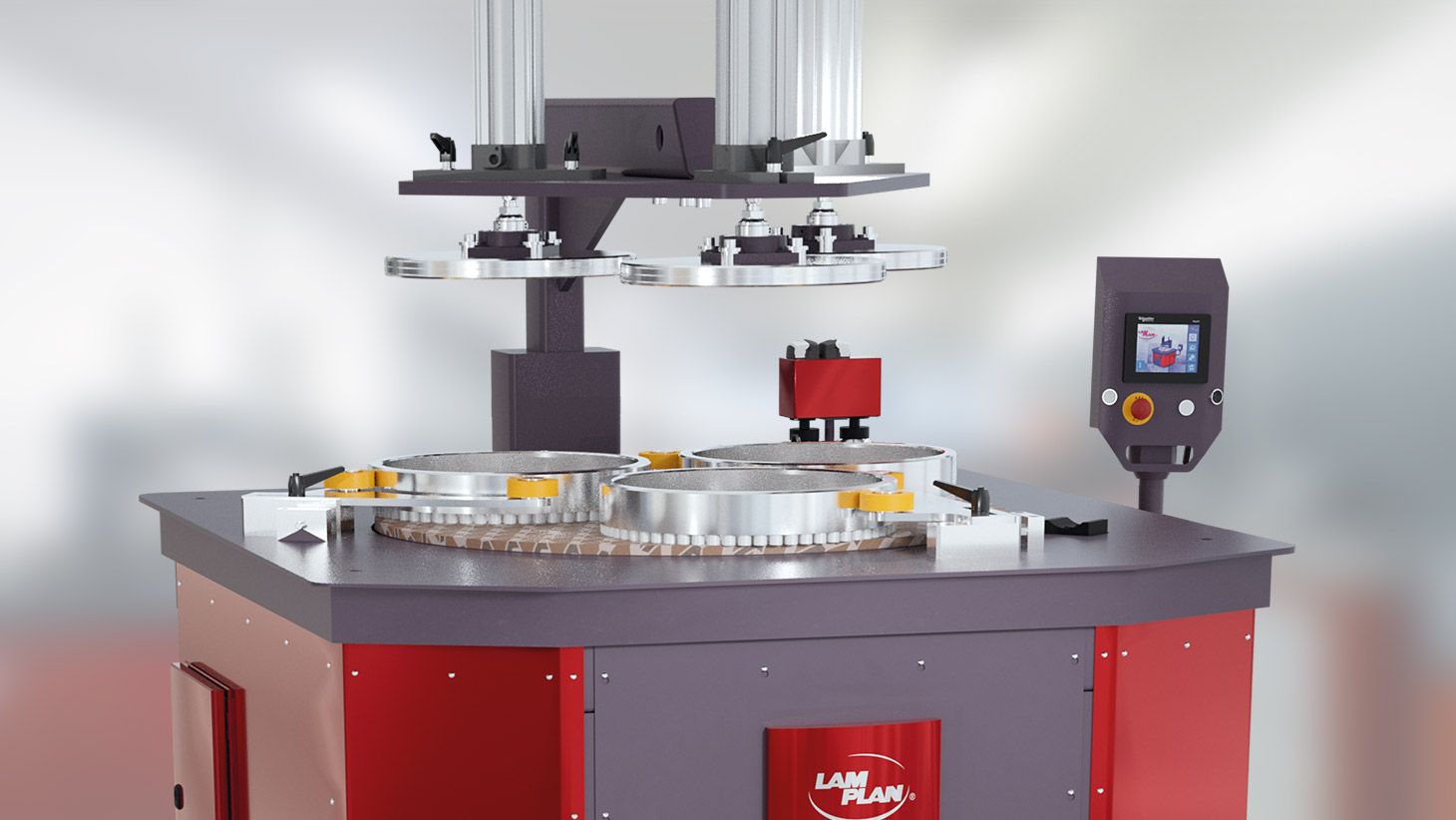

    Machine à roder et à polir M.M.9150 version S

    Ø plateau
    1500 mm
    1500 mm
    Ø intérieur anneaux
    605 mm
    605 mm
    Capacité par anneau
    1 pièce Ø 580 mm,
    jusqu’à 263 pièces Ø 20 mm
    1 pièce Ø 580 mm,
    jusqu’à 263 pièces Ø 20 mm
    Nombre d’anneaux
    3
    3
    Alimentation électrique
    400 V – 50 Hz – 3 phases + terre + neutre
    400 V – 50 Hz – 3 phases + terre + neutre
    Puissance moteur d’entraînement
    7,5 kW
    7,5 kW
    Contrôle
    Par écran tactile 7 pouces
    Par écran tactile 7 pouces
    Vitesse de rotation plateau
    De 30 à 90 tr/min
    De 30 à 90 tr/min
    Système d’application de pression
    3 vérins pneumatiques double effet réglables
    Pression applicable
    150 à 3000 N
    Type de potence
    Fixe
    Dimensions de la machine (L x P x H)
    2450 x 2100 x 1500 mm
    2450 x 2200 x 2400 mm
    Masse de la machine (sans plateau)
    1000 kg
    1200 kg
    Système de distribution abrasif
    En option
    En option
    Référence
    10 9150E 00
    10 9150S 00
    ACCESSOIRES ET ÉQUIPEMENTS

    Les accessoires disponibles

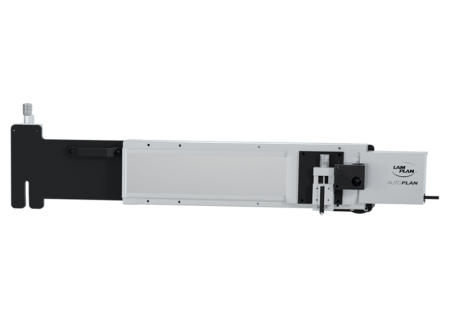

    Système AUTOPLAN
    Système AUTOPLAN
    10 9150AP 00

    Autoplan logo

    Dédiée aux machine LAM PLAN SÉRIE 9000, le système AUTOPLAN permet de gérer efficacement la planéité et le rainurage du plateau afin de créer des structures qui vont modifier les propriétés de celui-ci.

    Le principe réside en un usinage du plateau par la translation d’un outil de coupe.

    L’AUTOPLAN se positionne et se démonte en quelques minutes grâce aux points de fixation dédiés intégrés à nos machines.

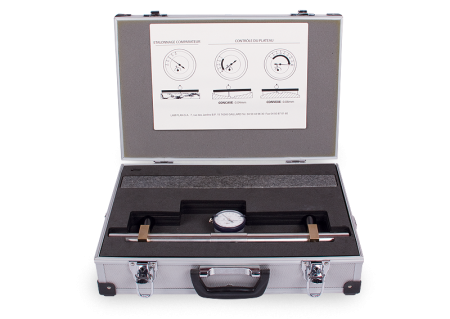

    Règle micrométrique
    Règle micrométrique
    08 00897 00

    Pour un contrôle rapide et précis de vos plateaux de rodage, avec une lecture directe de la mesure. Précision : 1 µm.

    Le coffret de transport et de rangement comprend :

    • 1 marbre, précision : 0,8 µm,
    • 1 jauge en aluminium stabilisé ou inox pour les modèles pour machines Ø 200 à 600 mm,
    • 1 comparateur au micron,
    • 1 livret d’utilisation avec abaques et formules de correspondance.
    Coffret Mesureo

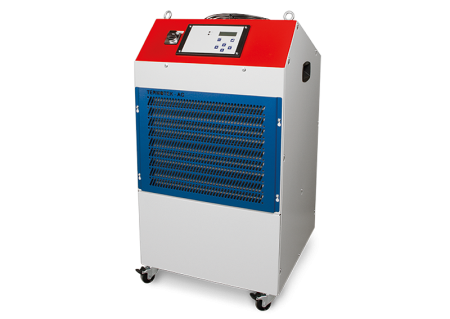

    Unité de réfrigération et chauffe P803
    10 80003 90

    Pour maîtriser la planéité des plateaux, la température doit être controlée

    L’unité de régulation de température LAM PLAN P803 est réversible, elle peut également remonter la température du plateau avant la mise en service. Cela permet de démarrer le rodage dans les meilleures conditions de géométrie quel que soit l’environnement de travail.

    Le régulateur P803 a été conçu pour maintenir la température entre 2 valeurs de consigne. C’est un équipement autonome qui possède sa propre interface de commande.

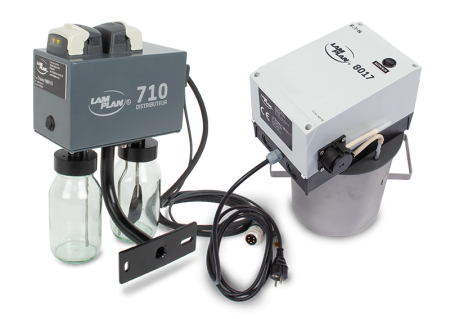

    Doseurs distributeurs mélangeurs dédiés
    Doseurs distributeurs mélangeurs dédiés

    Doseurs distributeurs péristaltiques et venturi 709, 710 et 719

    Cette série de doseurs équipent les machines à roder LAM PLAN, ils sont pilotés depuis l’interface de la machine et s’intègrent totalement aux cycles de programmation. Les différents modèles permettent de distribuer tous types de produits.

    Distributeurs mélangeurs péristaltiques et vortex 8017, 8003 et 8007

    Ces systèmes de distribution conviennent à tout type d’abrasif immergé dans un liquide, quelle que soit sa nature. Ils permettent de résoudre les problèmes de décantation et garantissent ainsi des résultats réguliers et répétitifs.

    Visuels non contractuels
