Polisseuse double face pour production de petites pièces : Ø 5 à 30 mm

Interface de commande

Par écran tactile 10,5″
L’architecture de l’interface homme-machine assure une prise en main très rapide de l’équipement.

Plateau Ø 380 mm

soit 5 satellites de capacité utile Ø 125 mm

PRÉSENTATION

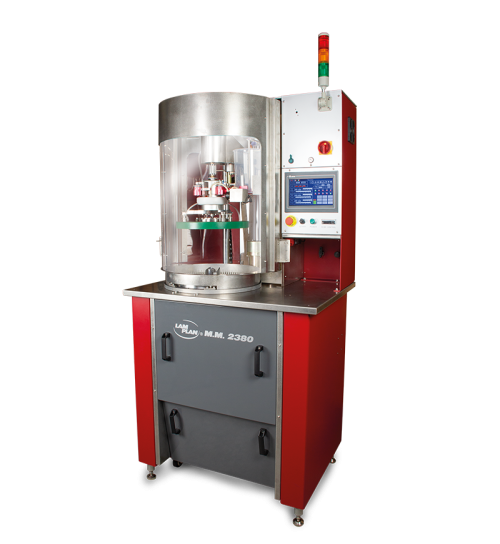

M.M.2380

Solution fiable et optimisée pour le doucissage et le polissage double face.

Capacité plateaux
5 satellites Ø 380 mm ext.
Ø 153 mm int.
Capacité utile
5 satellites Ø 125 mm
Vitesse de rotation plateau
0-120 tr/min, bidirectionnelle
Poids
750 kg

Voir la fiche technique complète

M.M.2380 nouvelle version, ce qui change :

Enregistrement possible de 96 recettes, pouvant contenir chacune 5 sous étapes,
Refroidissement du plateau séquencé,
Douchette de nettoyage,
Programme « décollement fin de cycle »,
Protection d’accès par mot de passe, import/export de recettes sur clé USB au format CSV,
Maintenance à distance (sous réserve de connexion).

L’entraînement des plateaux (inférieur et supérieur) et du pignon central est assuré par des moteurs brushless. La variation des vitesses et des sens de rotation est donc possible. Les plateaux d’un diamètre extérieur de 380 mm autorisent la mise en place de 5 satellites (de capacité utile Ø 125 mm).

Des résultats stables et reproductibles cycle après cycle

Développée sur des bases technologiques reconnues et éprouvées, cette version optimisée répondra parfaitement à vos demandes de rodage ou de polissage double face en production sur des pièces ayant un diamètre compris entre 5 et 30 mm.

Pouvant être équipée de plateaux de rodage LAM PLAN, la M.M.2380 sera une solution idéale pour les applications où l’obtention d’une géométrie et d’une cote précise sont des critères clés.

D’autre part, la possibilité d’associer la M.M.2380 à la gamme des supports de polissage TOUCHLAM® permettra de répondre aux demandes des secteurs horlogers ou optiques, où l’état de surface poli est le critère principal.

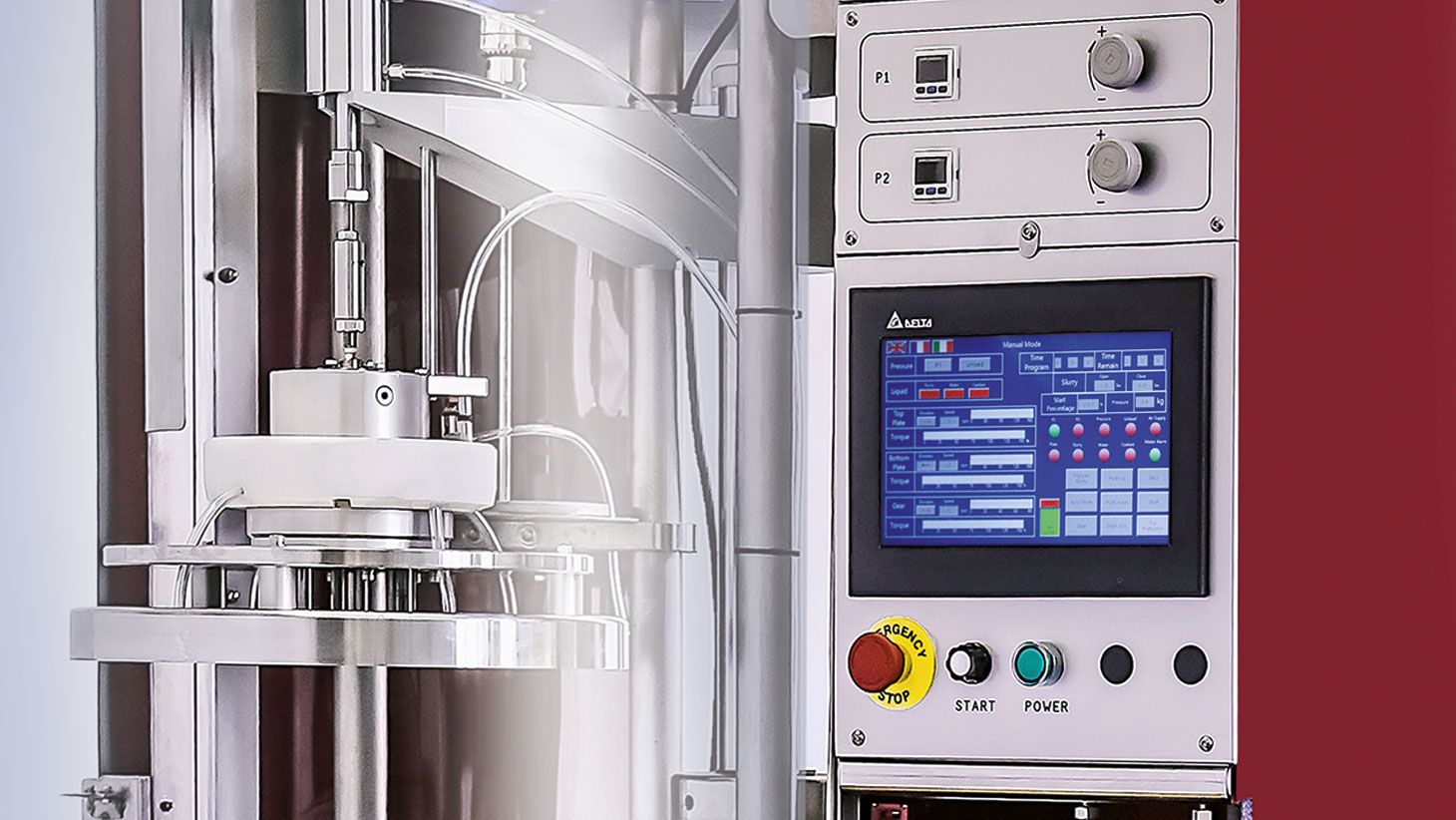

Interface de commande par écran tactile 10.5 pouces

L’architecture de l’interface homme-machine assure une prise en main très rapide de l’équipement. Cet écran affichera entre autres, la pression appliquée sur les pièces et les couples moteurs en temps réel.

Stop cote

La M.M.2380 est équipée d’un dispositif «stop-cote». Indépendamment du temps de cycle, la machine stoppe automatiquement son cycle lorsque l’épaisseur cible des pièces est atteinte.

VIDÉO ET PHOTOS

Design et technologie de pointe

Toutes les vidéos LAM PLAN

sur notre chaine Youtube

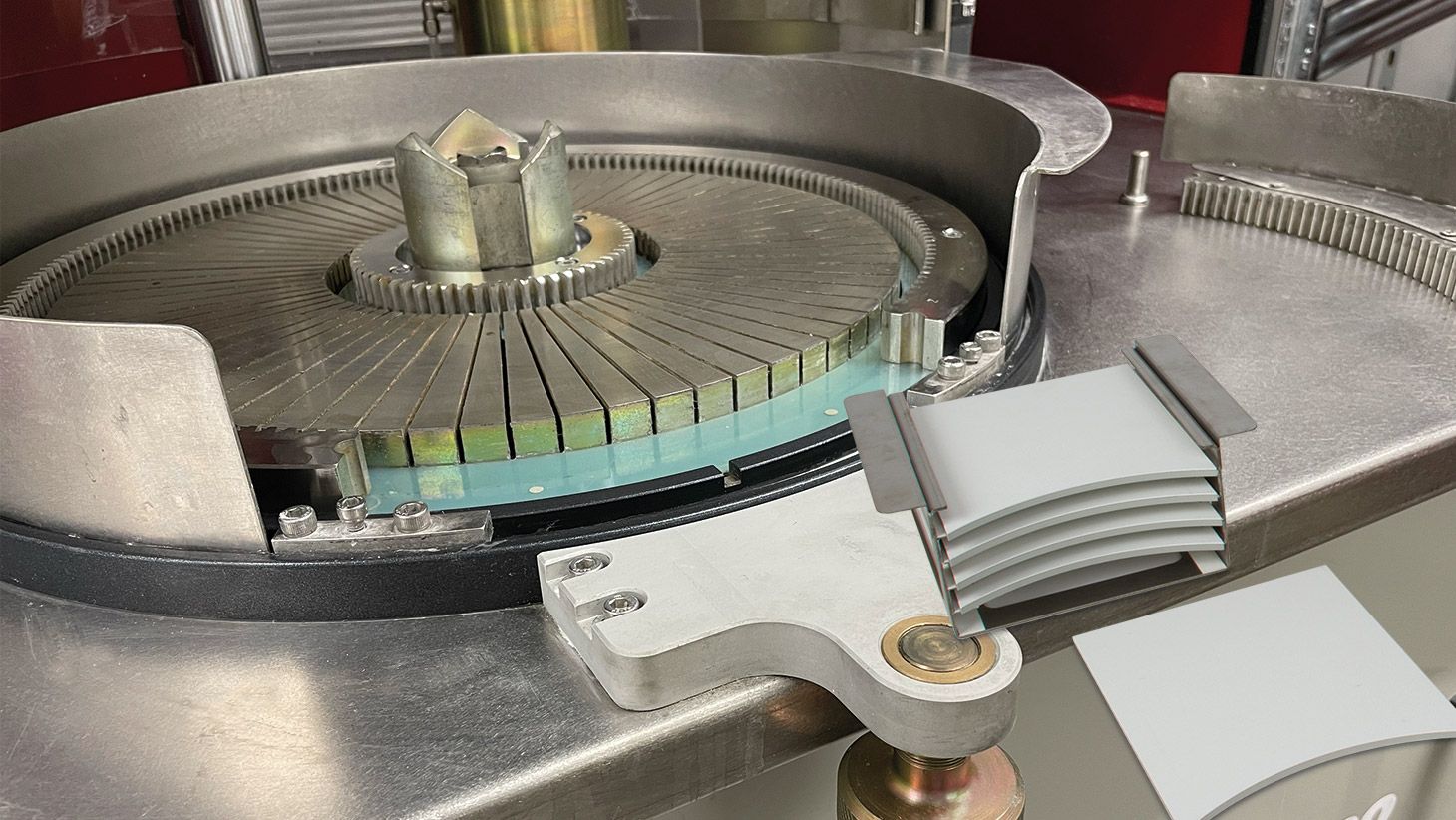

Couronne d’entraînement disponible à dent ou à pion.

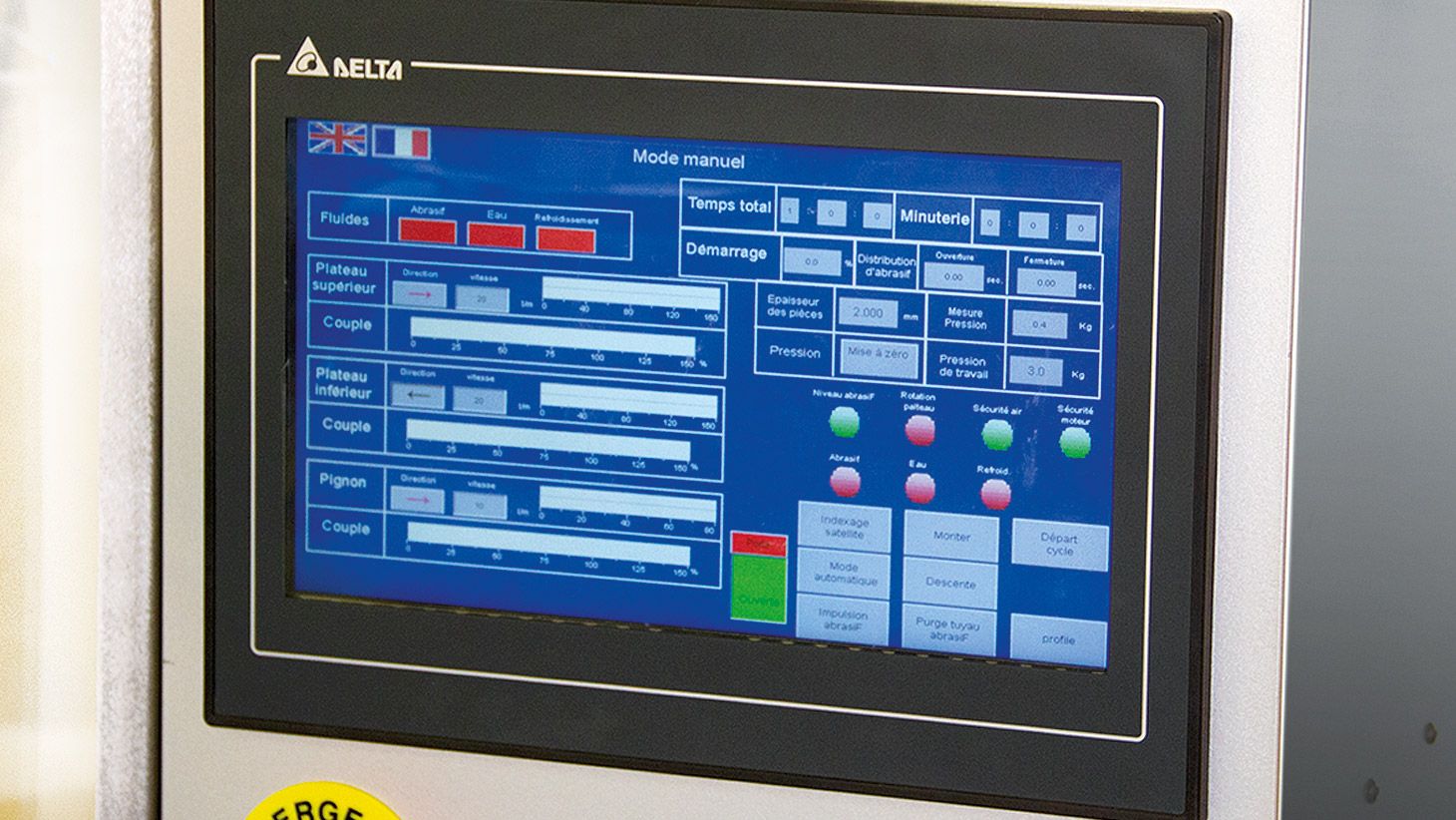

Écran de commande 10,5’’

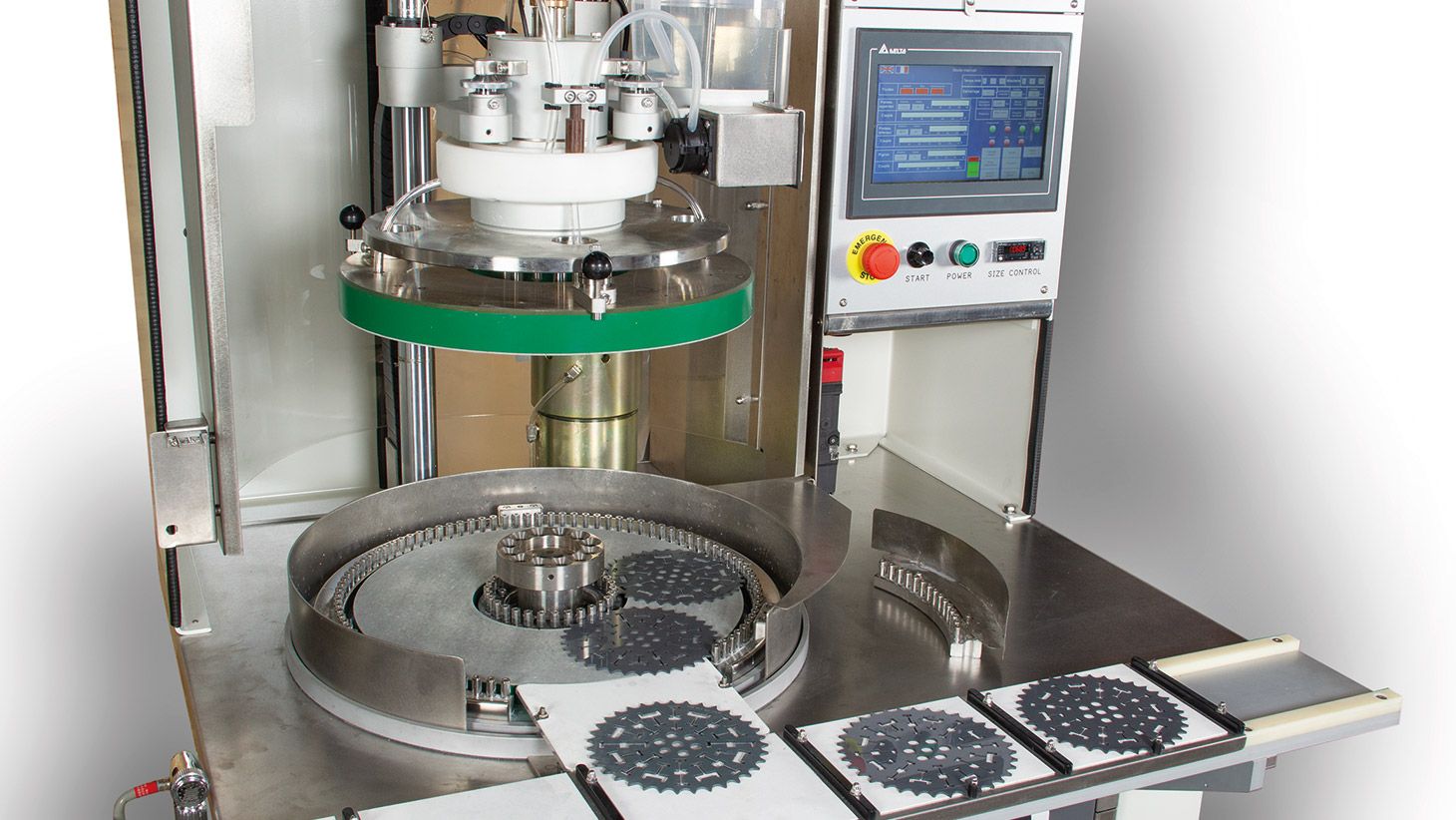

Système de déchargement des satellites avec rampe de préparation

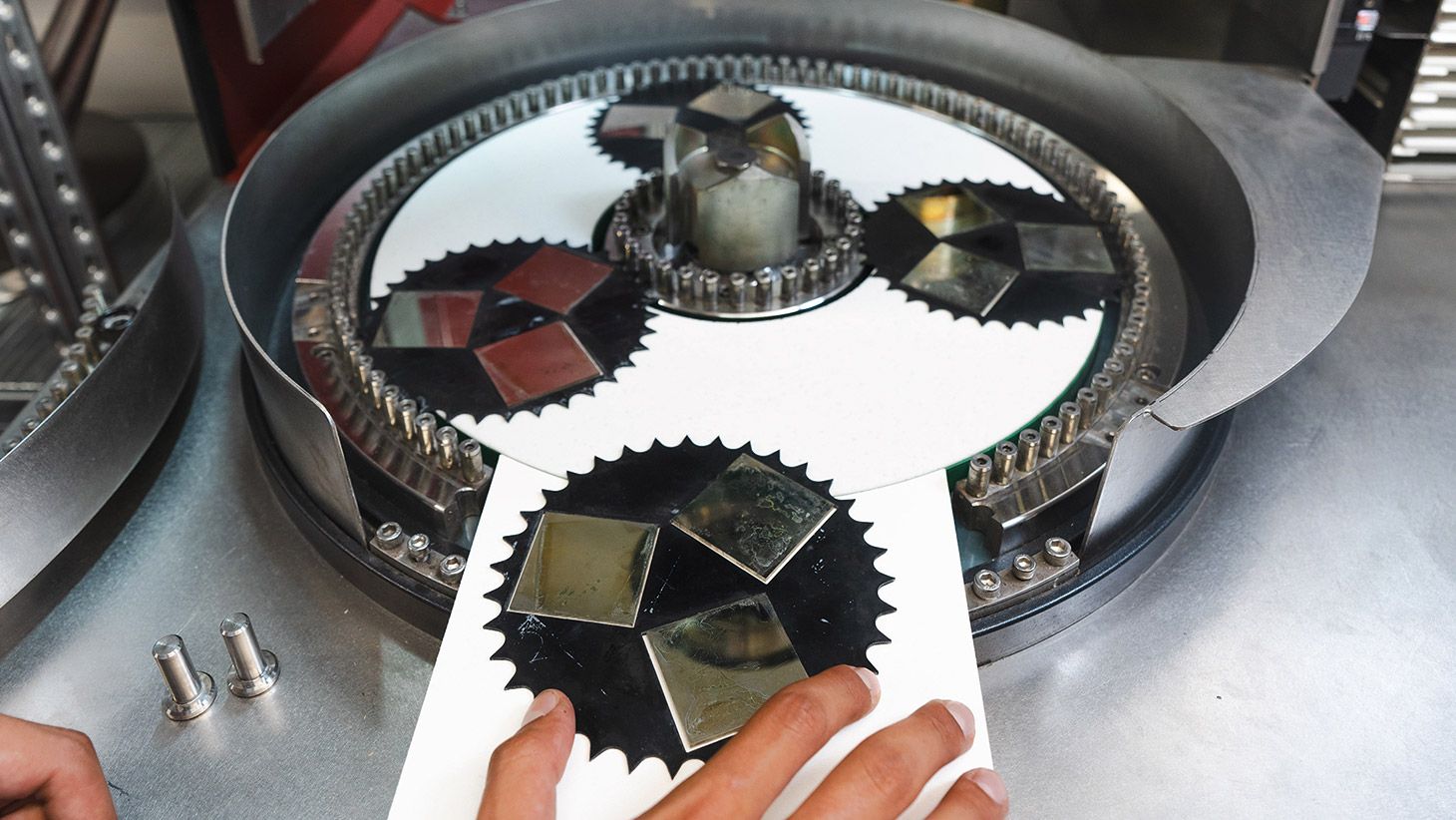

Système de déchargement des satellites (tablette une par une)

Visuels non contractuels

EN DÉTAILS

Caractéristiques techniques et équipements

Accessoires d’aide à la production

La M.M.2380 peut être équipée d’une solution de mise en place rapide des satellites porte-pièces. Un système de « rack » permet de stocker plusieurs satellites chargés par l’opérateur en temps masqué. La couronne dentée de la machine présente une partie amovible. Ainsi, lorsque la phase de polissage est terminée, l’opérateur peut effectuer une translation des satellites et les récupérer directement sur une tablette magnétique prévue à cet effet. Inversement, le chargement des satellites (garnis de pièces au préalable) dans la machine (pour relancer un nouveau cycle) s’effectuera de la même façon.

Le système FIXPAD® associé au plateau FAS® facilitera grandement le changement des supports de polissage et l’ajustement des trous d’injection du fluide.

Accessoires pour M.M.2380

Règle contrôle planéité M.M.2380

08 00898 10
Plateau Fonte inf Ø 380 Ra15x15

V0 15RID BL
Plateau Fonte sup Ø 380 Ra15x15

V0 15RSD BL
Plateau fonte inf Ø 380 40R rad

V0 15RID BM
Plateau fonte sup Ø 380 40R rad

V0 15RSD BM
Pignon central inox à dents

10 1008 35
Couronne extérieur inox à dents sect.

10 1008 30
Couronne extérieur inox à dents

10 1008 32
Plateau FAS inf Ø 380 mm Al. 152 mm

09 FASINDP 400
Plateau FAS sup Ø 380 mm Al. 152 mm

09 FASSUDP 400
Satellite fonte 66 Dents Rainu

10 1008 65
Système déchargement satellites

09 2380DE 10
Système S déchargement satellites

09 2380DE 20
Tablette S déchargement satellites

09 2380DE 30
Couronne ext. inox à pions Sect

10 1008 40
Pignon central inox à pions

10 1008 45

Fiche technique M.M.2380

Capacité plateaux	Piste 5 satellites Ø 380 mm ext. / Ø 153 mm int.
Capacité utile	5 satellites Ø 125 mm
Vitesse rotation plateau supérieur	0 à 120 tr/min rotation bidirectionnelle
Vitesse rotation pignon	0 à 80 tr/min rotation bidirectionnelle
Puissance moteur plateaux et pignon	0.75 kW pour chaque moteur
Pression max. applicable	120 kg
Energies nécessaires	400 V-50 Hz triphasé + neutre Air comprimé 6 bars filtré 10 µm
Puissance cumulée	2.5 kW
Niveau de bruit	< 80 db à 1 mètre
Dimensions L x H x P	960 x 2 080 x 780 mm Hauteur table travail : 1 040 mm
Poids	750 kg
Référence	10 23800 00

Téléchargements

La fiche technique

PDF 1,6Mo

Les catalogues

Page des catalogues

ACCESSOIRES ET ÉQUIPEMENTS

Les accessoires disponibles

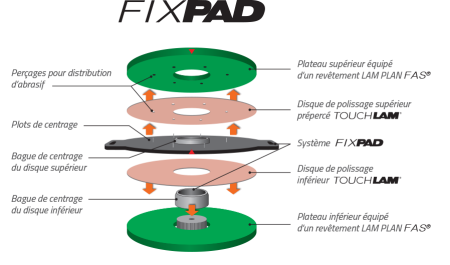

Système FIXPAD^®

Le FIXPAD® est un outil qui permet de positionner simplement et rapidement les disques de polissage sur les plateaux des machines double face.

Développé par LAM PLAN, le FIXPAD^® permet de coller les disques sur les plateaux sans emprisonner de bulles d’air et sans faire de plis. De par sa conception et grâce à la prédécoupe des disques TOUCHLAM^®, la mise en place des disques sur les plateaux supérieurs est réalisée en quelques secondes. Cet outil simplifiera la mise en place des disques de polissage et limitera les temps d’arrêt machine.

En savoir +

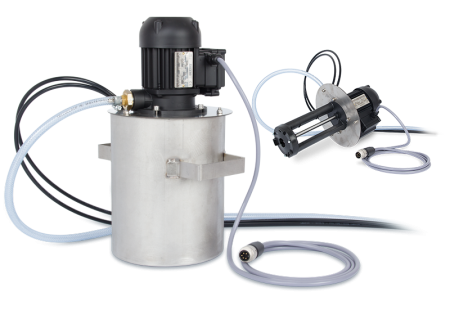

Distributeurs mélangeurs

Distributeurs mélangeurs péristaltiques et vortex 8017, 8003 et 8007

Ces systèmes de distribution conviennent à tout type d’abrasif immergé dans un liquide, quelle que soit sa nature. Ils permettent de résoudre les problèmes de décantation et garantissent ainsi des résultats réguliers et répétitifs.

En savoir +

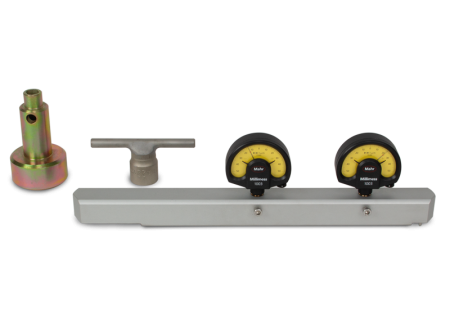

Règle micrométrique

08 00898 10

Pour un contrôle rapide et précis de vos plateaux de rodage, avec une lecture directe de la mesure.
Précision : 1 µm

Satellites pour machine double face

Les satellites sont utilisés pour le maintien des pièces sur les machines double face. Leur conception est réalisée selon la géométrie de vos pièces ou selon vos plans. Nos satellites sont disponibles dans une large gamme d’épaisseurs, allant de quelques millimètres jusqu’à une épaisseur de 200 µm.

En fonction de vos applications et de la nature de vos pièces, nous vous proposons un large choix de matériaux, comme des satellites en acier inox, acier bleu (trempé jusqu’à 600Hv), fibre verre, aramide, PVC, époxy, …. pour toutes marques de machines double face.
