con PE128

Rettifica e regolazione dello spessore

mm9400 con pe 128
PRESENTAZIONE

M.M.9400 con PE128

La lappatrice LAM PLAN M.M.9400 abbinata alla dotazione del PE128 è l’attrezzatura ideale per la realizzazione di facce di riferimento o per spessori precisi.

  • Ø disco
    381 mm (Ø 400 mm opzionale)
  • Velocità di rotazione
    da 20 a 120 giri/min.
  • Ø interno anelli
    140 mm
  • Peso
    75 kg

Per questa nuova versione del nostro best seller M.M.8400, abbiamo cercato di mantenere l’essenza di questa rifilatrice/lucidatrice da tavolo apportando una serie di miglioramenti fondamentali.

La M.M.9400 è una soluzione per integrare nella vostra officina un mezzo per la finitura di superfici piane a un prezzo contenuto. Le dimensioni compatte e i comandi ergonomici della macchina sono ancora presenti, ma la macchina è diventata più rigida e ancora più versatile. Può essere dotata di un’ampia gamma di accessori per adattare l’attrezzatura alle vostre esigenze. Il controllo integrato degli alimentatori LAM PLAN, la memoria delle ricette e l’azionamento motorizzato sono solo alcune delle
caratteristiche disponibili.

Versatilità

La M.M.9400 può essere equipaggiata con piastre in ghisa,
DIALAM®, NEW LAM® M’M’ o FAS® , consentendovi di ottenere tutte le finiture superficiali definite nelle vostre specifiche (ad esempio, levigatura, regolazione dello spessore, levigatura, lucidatura ecc.) È inoltre perfettamente adatta alle vostre esigenze di manutenzione di tutte le parti di tenuta (ad esempio, lappatura di alette, valvole di sicurezza o piccole tenute meccaniche).

VIDEO E FOTO

Design e tecnologia all’avanguardia

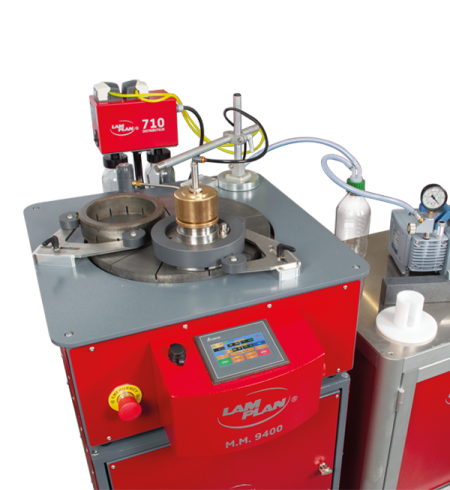

mm9400 con pe128
M.M.8400 abbinata alla montatura PE128

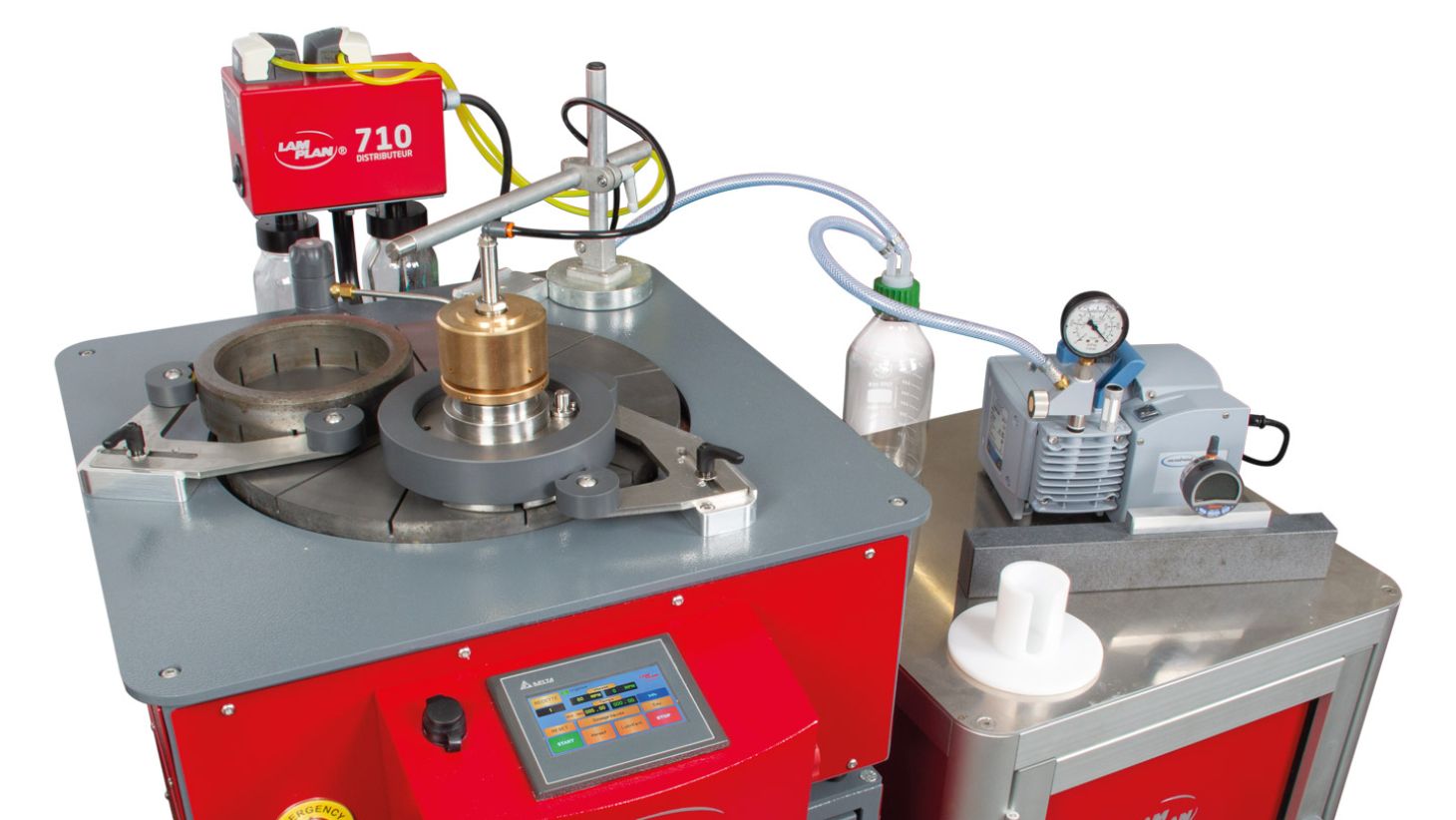

mm9400 et pe128
M.M.8400 abbinata alla montatura PE128
pe128
PE128
    Immagini non contrattuali
    IN DETTAGLI

    Specifiche tecniche e attrezzature

    Nuova configurazione e miglioramenti

    • Telaio saldato meccanicamente in tubolare d’acciaio più rigido, serbatoio in acciaio inox,
    • Miglioramento dell’ergonomia dei comandi (migliore visibilità dello schermo in posizione di lavoro),
    • Touch screen 4,3’’,
    • Importazione/esportazione di programmi su chiavetta USB,
    • Numerosi punti di fissaggio per accessori come dosatori, staffe, ecc,
    • Memoria di 30 ricette,
    • Ingresso acqua mobile controllato da elettrovalvola,
    • Connettività migliorata, possibilità di controllare 3 erogatori, possibilità di manutenzione remota.

    Scarica

    Caratteristiche tecniche M.M.9400

    Ø disco

    381 mm (Ø 400 mm opzionale)

    Ø int. anelli

    140 mm

    Capacità per anello

    1 pezzo Ø130 mm o 170 pezzi Ø 5 mm

    Numero di anelli
    3
    Alimentazione elettrica

    230 V monofase

    Potenza

    0.75 kW

    Controllo

    Touch screen 4,3’’

    Velocità di rotazione

    Variabile da 20 a 120 giri/min.

    Sistema di distribuzione abrasivo

    Opzionale

    Dimensioni (L x P x A)

    625 x 720 x 365 mm

    Peso

    75 kg

    Codice

    10 09400 00

    ACCESSORI E OPZIONI

    Accessori disponibili

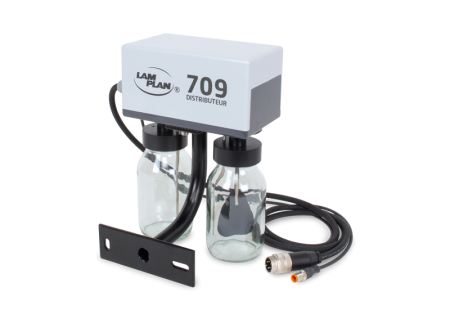

    Dosatore distributore tipo 709
    Dosatore distributore tipo 709
    08 01709 00

    Modello peristaltico per abrasivi tipo BASE ACQUA.

    • Capacità: 2 x 500 cc, 1 con agitatore
    • Alimentazione elettrica: 220V monofase + ingresso 24V per il controllo
    • Flusso pompa: 0,5 ml/secondo
    • Sistema di distribuzione: ugelli non inclusi, vedere la tabella delle raccomandazioni per macchina

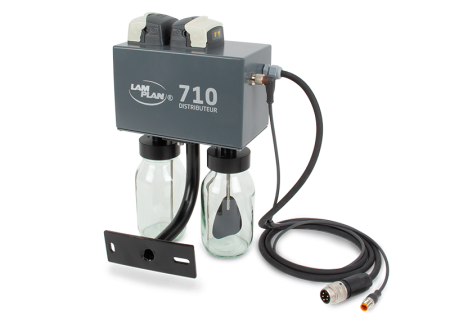

    Dosatore distributore tipo 710
    Dosatore distributore tipo 710
    08 01710 00

    Modello peristaltico per abrasivi tipo BASE OLIO.

    • Capacità: 22 x 500 cc, 1 con agitatore
    • Alimentazione elettrica: 220V monofase + ingresso 24V per il controllo
    • Flusso pompa: 0,5 ml/secondo
    • Sistema di distribuzione: ugelli non inclusi, vedere la tabella delle raccomandazioni per macchina.

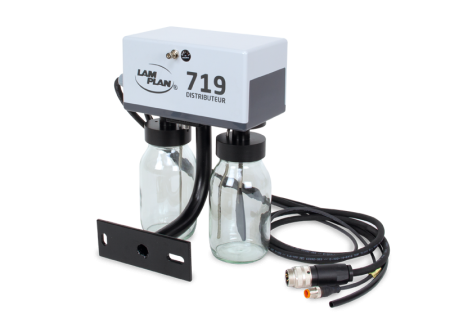

    Dosatore distributore tipo 719
    Dosatore distributore tipo 719
    08 01719 00

    Modello Venturi per abrasivi tipo BASE OLIO con tendenza a depositarsi.

    • Capacità : 2 x 500 cc, 1 con agitatore
    • Alimentazione elettrica: 220V monofase + ingresso 24V per il controllo
    • Flusso pompa: n.a.
    • Sistema di distribuzione: ugelli non inclusi, vedere la tabella delle raccomandazioni per macchina

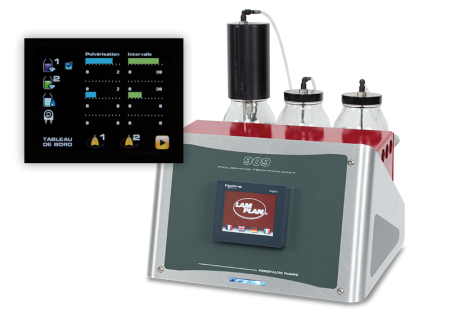

    Dosatore distributore M.M.909
    Dosatore distributore M.M.909 – Peristaltiche
    • Sistema di distribuzione: 3 pompe peristaltiche, con una uscita per pilotaggio di una pompa esterna
    • Comandi: schermo tattile
    • Alimentazione elettrica: 220 V monofase – 50 Hz
    • Comunicazione dosatore-macchina: un ingresso 24 V per asservimento macchina

     Designazioni
    Qtà Dim. Codice
    Dosatore distributore M.M.909 versione ADATTABILE con Start/Stop manuale 1 3 flaconi vetro 500 cc 08 03799 00
    Agitatore 1 Per flacone vetro 500 cc 08 02816 00
    Dosatore distributore M.M.909 HV
    Dosatore distributore M.M.909 HV – Peristaltiche
    • Sistema di distribuzione: 2 pompe peristaltiche standard, 1 pompa ad alta portata per liquidi ad alta viscosità e un’uscita per il pilotaggio di una pompa esterna.
    • Comandi : schermo tattile
    • Alimentazione elettrica: 220 V monofase – 50 Hz
    • Comunicazione dosatore-macchina: un ingresso 24 V per asservimento macchina

     Designazioni
    Qtà Dim. Codice
    Dosatore distributore M.M.909 HV 1 3 flaconi vetro 500 cc 08 00799 100
    Agitatore 1 Per flacone vetro 500 cc 08 02816 00

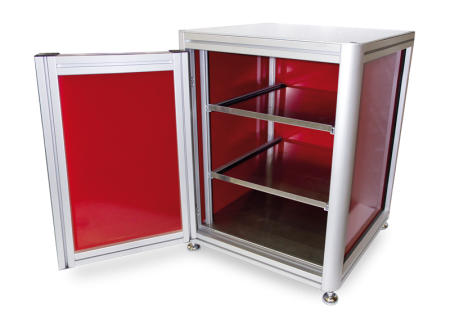

    Mobile supporto lam plan
    Mobile supporto
    10 M8400 00

    Altezza: 73 cm
    1 porta
    2 ripiani

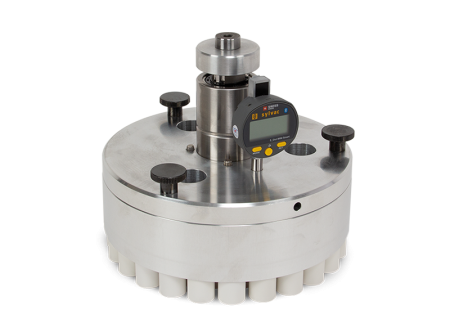

    mesureo lam plan
    MESUREO: misura dell’asportazione di materiale
    10 84003 00

    Un sistema che consente la produzione di superfici piane a meno di un micron, combinata con un parallelismo di alta qualità tra la superficie lappata e un riferimento.

    Il MESUREO è costituito da un disco di pressione perfettamente piatto, in grado di traslare su un asse verticale che viene appoggiato sulla faccia opposta alla superficie da lappare.

    La guida di questa piastra di supporto è affidata a una boccola a sfera di alta precisione. Pertanto, alla fine del ciclo di lappatura, i pezzi contenuti in questo utensile avranno un parallelismo inferiore a 5 micron. La superficie del cuscinetto è rivestita in ceramica, garantendo una lunga durata di questa superficie di riferimento senza il rischio di inquinamento da metalli.

    Infine, questa attrezzatura è dotata di una sonda wireless, che consente di visualizzare l’asportazione di materiale in tempo reale su un PC, posizionato vicino alla macchina lappatrice a cui sarà associato questo gruppo. È possibile impostare la dimensione target da raggiungere. Grazie a uno schema di colori molto intuitivo, l’operatore può vedere rapidamente sul monitor del computer se i pezzi rientrano nella tolleranza di spessore definita dalle vostre specifiche.

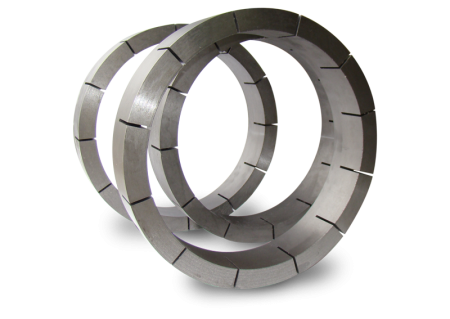

    Anelli di autolappatura
    Anelli di autolappatura in ghisa 15″ (Ø 381 mm)

    Ghise specifiche di alta qualità selezionate a nostra cura per risultati ottimali e durevoli. Adattabili su tutte le macchine levigatrici, indipendentemente dalla marca e dalla taglia.
    Disponibili su stock o realizzati su richiesta.



    Ø mm Qtà Codice
    Est. Int.
    178 140 1 U178 A0381

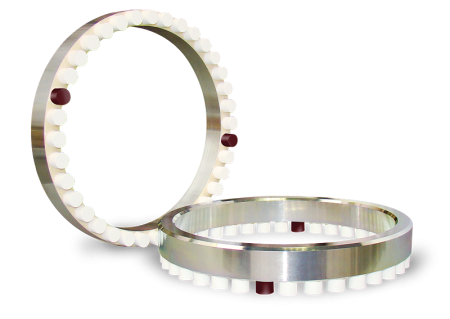

    Anelli di autolappatura in ceramica
    Anelli di autolappatura in ceramica SPYLAP® 15″ (Ø 381 mm)

    Prevenite i problemi di deformazione meccanica. Gli anelli in ceramica permettono di preservare la planarità dei dischi, di controllare il loro riscaldamento, limitando l’inquinamento grazie all’assenza di grafite.

    Il sensore SPYLAP® permette all’utilizzatore di prevenire visivamente una deformazione meccanica troppo importante del supporto di lappatura (o di lucidatura) e dei pezzi da lappare SPYLAP® capta in permanenza la temperatura del supporto e passa dal nero al rosso a una temperatura precisa predefinita.



    Ø mm Qtà Codice
    Est. Int.
    182 140 1 08 83562 10

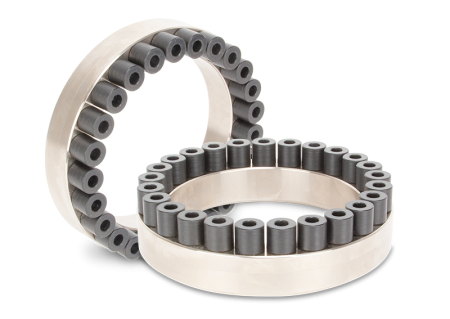

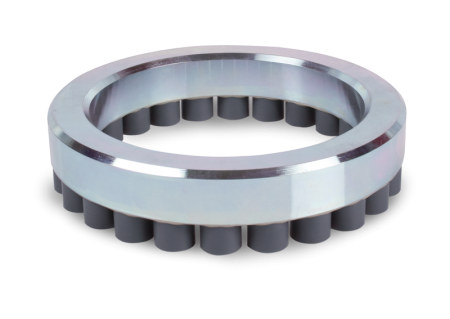

    Anelli in plastica
    Anelli in plastica 15″ (Ø 381 mm)
    Ø mm Qtà Codice
    Est. Int.
    182 140 1 08 83512 00
    Immagini non contrattuali
