Troncatrice automatica e programmabile con 2 o 3 motorizzazioni assi motorizzati*, dotati di un ruota Ø 300 mm.

*3° asse motorizzato opzionale (X)

cultam 3.1 troncatrice lam plan

L’area di taglio più ampia sul mercato

Incredibile

La mola si muove linearmente verso l’alto e verso il basso, con un gioco su mola di 140 mm.

  • Ø disco da taglio
    250 a 300 mm
  • Velocità di rotazione
    da 1000 a 4000 giri/min.
  • Capacità di taglio max
    Ø 110 mm
  • Dimensioni L x H x D
    900 x 700 x 1000 mm
PRESENTAZIONE

CUTLAM®3.1

La CUTLAM®3.1 è l’ultimo sviluppo di LAM PLAN, questa troncatrice automatica da 300 mm è la più avanzata del suo segmento.

Il più grande spazio di taglio sul mercato per le seghe da Ø 300 mm

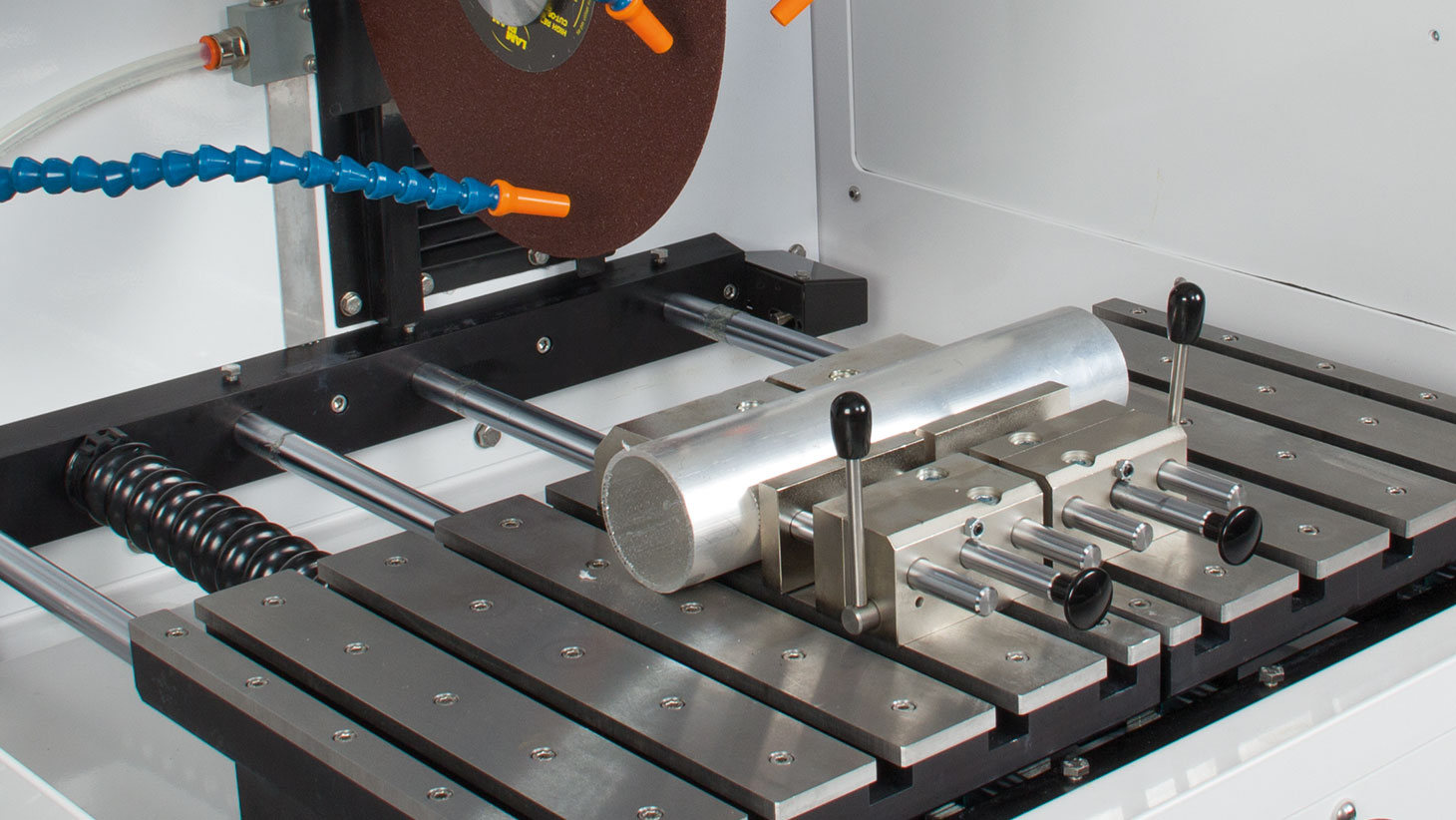

La cutlam®3.1 offre una capacità di taglio ineguagliabile. La tavola della macchina è in grado di muoversi automaticamente avanti e indietro su una corsa di 300 mm. La ruota di rettifica si muove automaticamente in modo lineare verso l’alto e verso il basso.

Questo movimento lineare consente a questa troncatrice di nuova generazione di offrire un gioco della ruota abrasiva di 140 mm. La Cutlam®3.1 ha un’apertura laterale del cofano per il taglio delle barre.

Disponibile un’ampia gamma di opzioni di taglio

Questa troncatrice automatica consente il taglio a tuffo (lungo l’asse Z), con una corsa massima di 200 mm, o il taglio lungo l’asse Y, con una corsa massima di 300 mm.

È anche possibile combinare i movimenti Z e Y. In questo modo, la macchina è in grado di eseguire tagli con un numero e una profondità di passate configurabili.
Questa macchina può essere dotata di un asse X manuale o automatico per la realizzazione di fette parallele.

Facile da usare

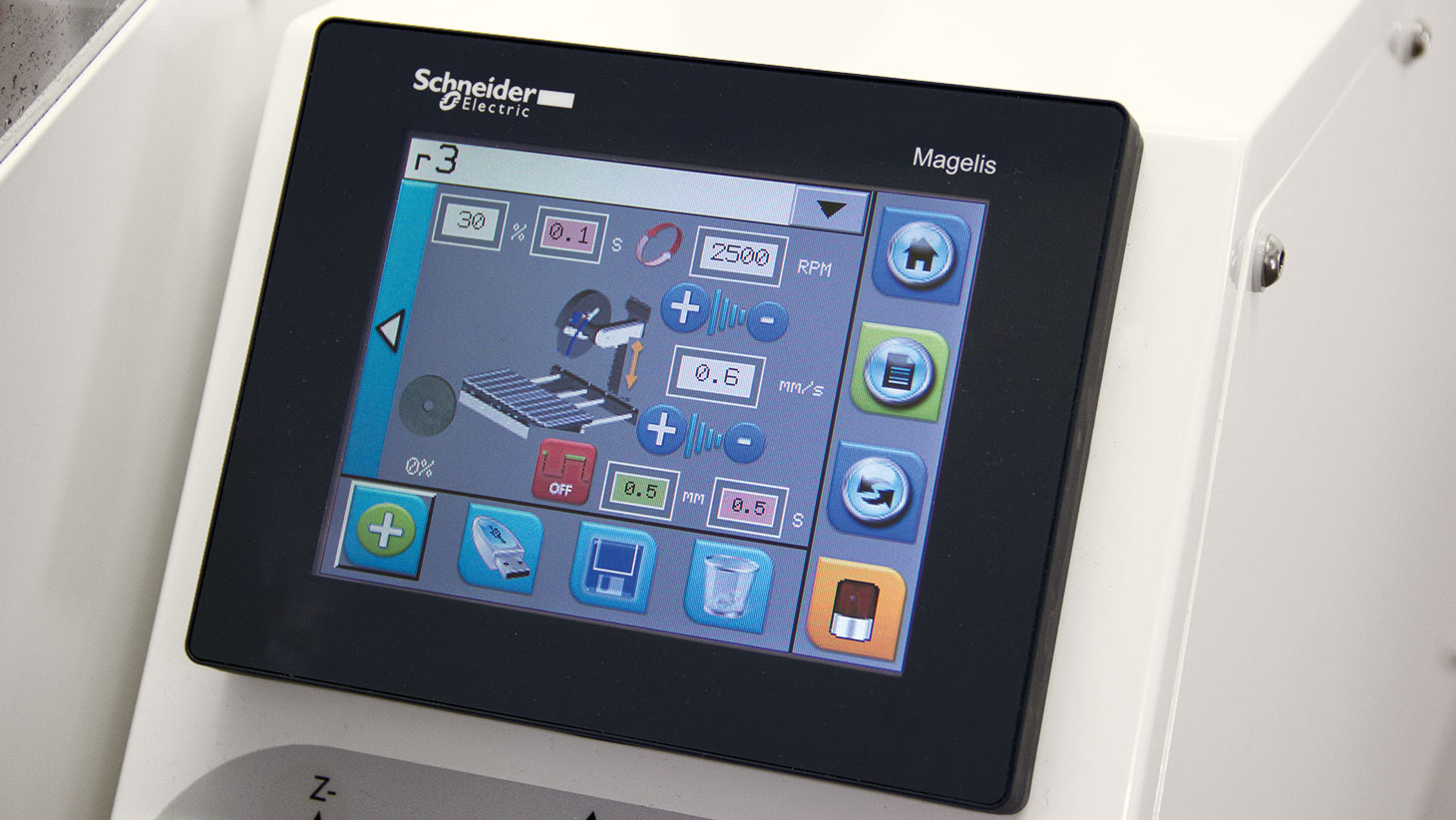

La CUTLAM®3.1 è estremamente facile da controllare, l’ampio touch screen (5,7 pollici) e l’interfaccia intuitiva la rendono rapida da imparare. I 2 assi motorizzati della CUTLAM® 3.1 (3° asse opzionale) possono essere controllati manualmente da due joystick situati vicino allo schermo di controllo. La memoria interna di questa apparecchiatura consente di memorizzare più di 300 programmi di taglio, che possono anche essere importati o esportati tramite una porta USB.

VIDEO E FOTO

Design e tecnologia
all’avanguardia

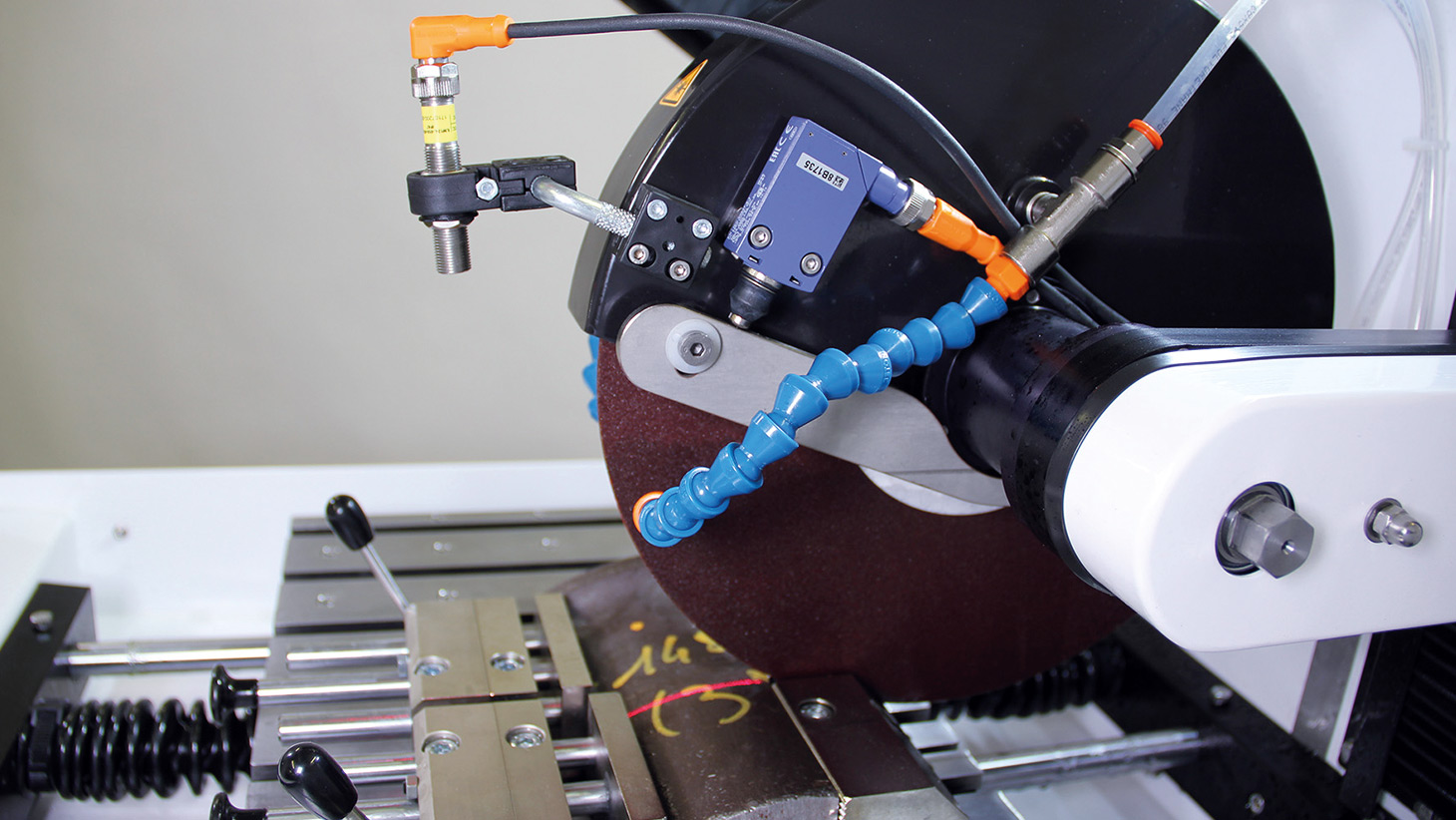

Un interblocco mantiene il coperchio chiuso quando la ruota è in rotazione. Con il coperchio aperto, qualsiasi movimento degli assi (tramite i joystick) è possibile solo quando il tecnico preme il pulsante “uomo nella stanza”.

  • Laser di posizionamento

    Immagini non contrattuali
    IN DETTAGLI

    Specifiche tecniche
    e attrezzature

    Capacità di taglio teorica: Ø 300 mm

    * spazio sotto la mola

    Un’ampia gamma di impostazioni possibili

    È possibile impostare la velocità di rotazione della ruota abrasiva e la velocità di avanzamento degli assi, evitando di danneggiare o deformare i campioni da prelevare. Sono possibili 3 modalità di taglio: manuale, tramite joystick, semiautomatica e automatica.
    I movimenti degli assi possono essere continui o in sequenza.

    La CUTLAM®3.1 è anche dotata di movimento intelligente.
    Impostando una coppia ammissibile per la ruota di taglio tramite il touch screen, la velocità di avanzamento degli assi viene regolata automaticamente.

    Questa opzione consente di tagliare materiali con durezza diversa (ad esempio, acciaio con rivestimento HVOF) senza dover modificare la velocità di avanzamento. Questa opzione consente di evitare numerosi tentativi ed errori per impostare la velocità di avanzamento corretta.

    Scaricamento

    Caratteristiche tecniche CUTLAM®3.1

    Ø disco da taglio
    250 a 300 mm
    Ø dell’albero
    25,4 mm
    Capacità di taglio max
    Ø 110 mm
    Spazio tra mola e tavola
    (con mola Ø 300 mm)
    140 mm
    Tavola
    inox 574 x 298 mm
    Movimento longitudinale della tavola
    300 mm
    Movimento verticale della tavola
    200 mm
    Movimento trasversale
    150 mm (opzionale)
    Potenza del motore
    3,8 kW
    Lubrificazione
    Sistema di ricircolo, 60 litri di serbatoio di depurazione, 2 camere, 100µ di filtro, 800 litri / h pompa azionata dalla macchina.
    Velocità di rotazione
    Variabile, da 1000 a 4000 giri/min.
    Tipi di taglio
    Modalità manuale, semi-automatica, automatica
    Controllo velocità di avanzamento
    Da 0,1 a 20 mm / sec, controllo automatico di alimentazione programmabile / potenza continua o sequenziale
    Illuminazione
    LED
    Protezione

    Coperchio trasparente con blocco di sicurezza.
    Pulsante ” uomo a metà” per la gestione degli assi con coperchio aperto.

    Tensione

    380 Volt (trifase + neutro)

    Dimensioni L x H x D

    900 x 700 x 1000
    (H calotta aperta 1100 mm)

    Peso
    210 kg
    Codice
    60 CT31A 00
    ACCESSORI E OPZIONI

    Accessori disponibili

    • Solido mobile in acciaio verniciato, specialmente dedicato alla gamma CUTLAM®
      60 M0310 00

      Comprendente una porta con spazio per la disposizione degli utensili e delle mole da taglio, un cassetto superiore e uno spazio per inserire la vasca di ricircolo. Grande stabilità con i piedini regolabili.

      Dimensioni L x H x D: 630 x 800 x 835 mm.

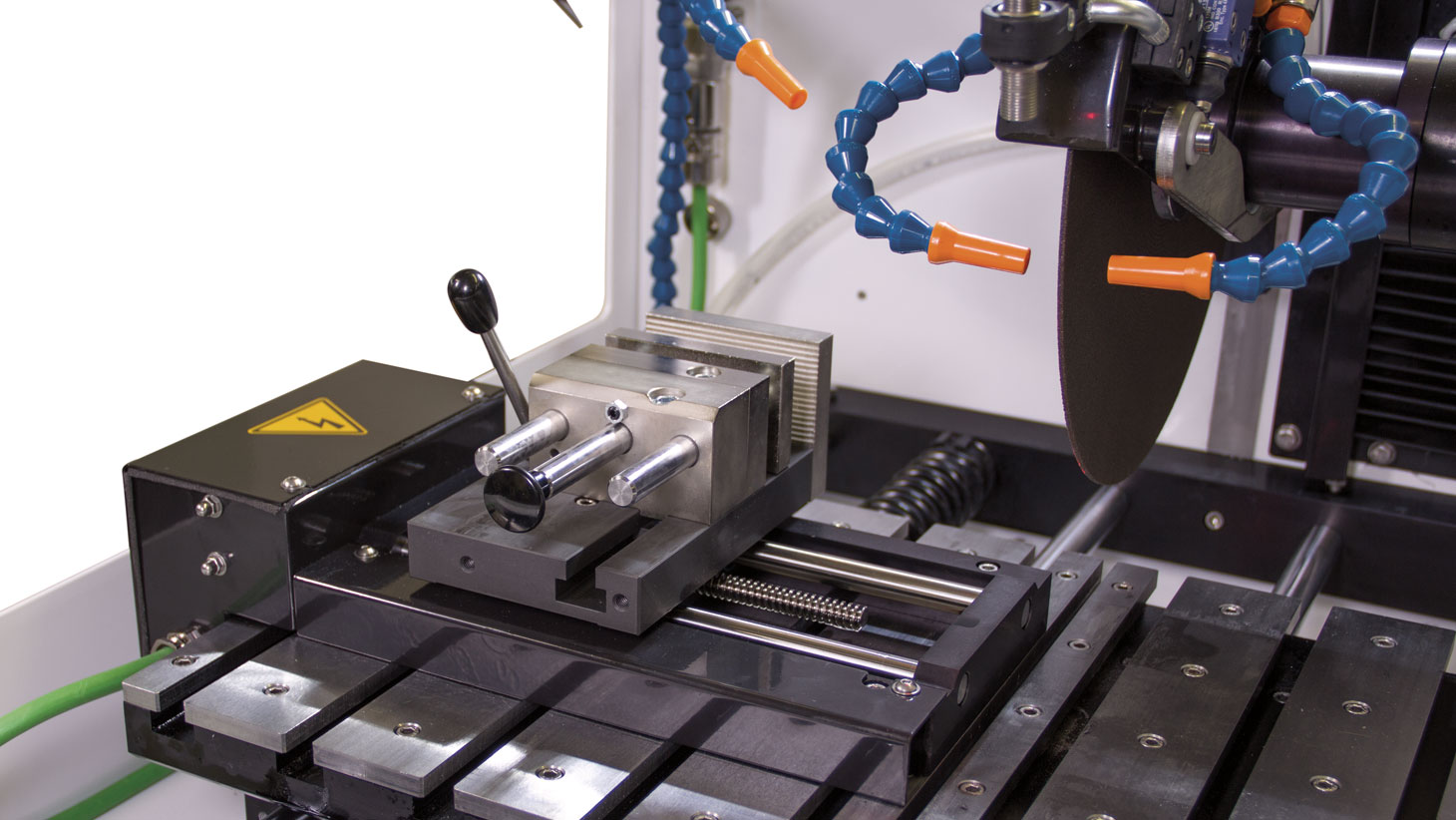

    • Tavola trasversale automatica (spostamento su asse X)
      60 CT31A 30

      Corsa 150 mm

    • Tavola trasversale (spostamento su asse X)
      60 CT31A 20

      Spostamento manuale a ruota, corsa 150 mm, precisione del display 0,01 mm. Può montare morsa destra referenza 60 CT200 20 o 60 CT200 40 (a vostra scelta).

    • Morsa speciale a serraggio rapido
      60 CT306 20

      Per tavola trasversale 60 CT31A 20 e 60 CT31A 30, leva sinistra.

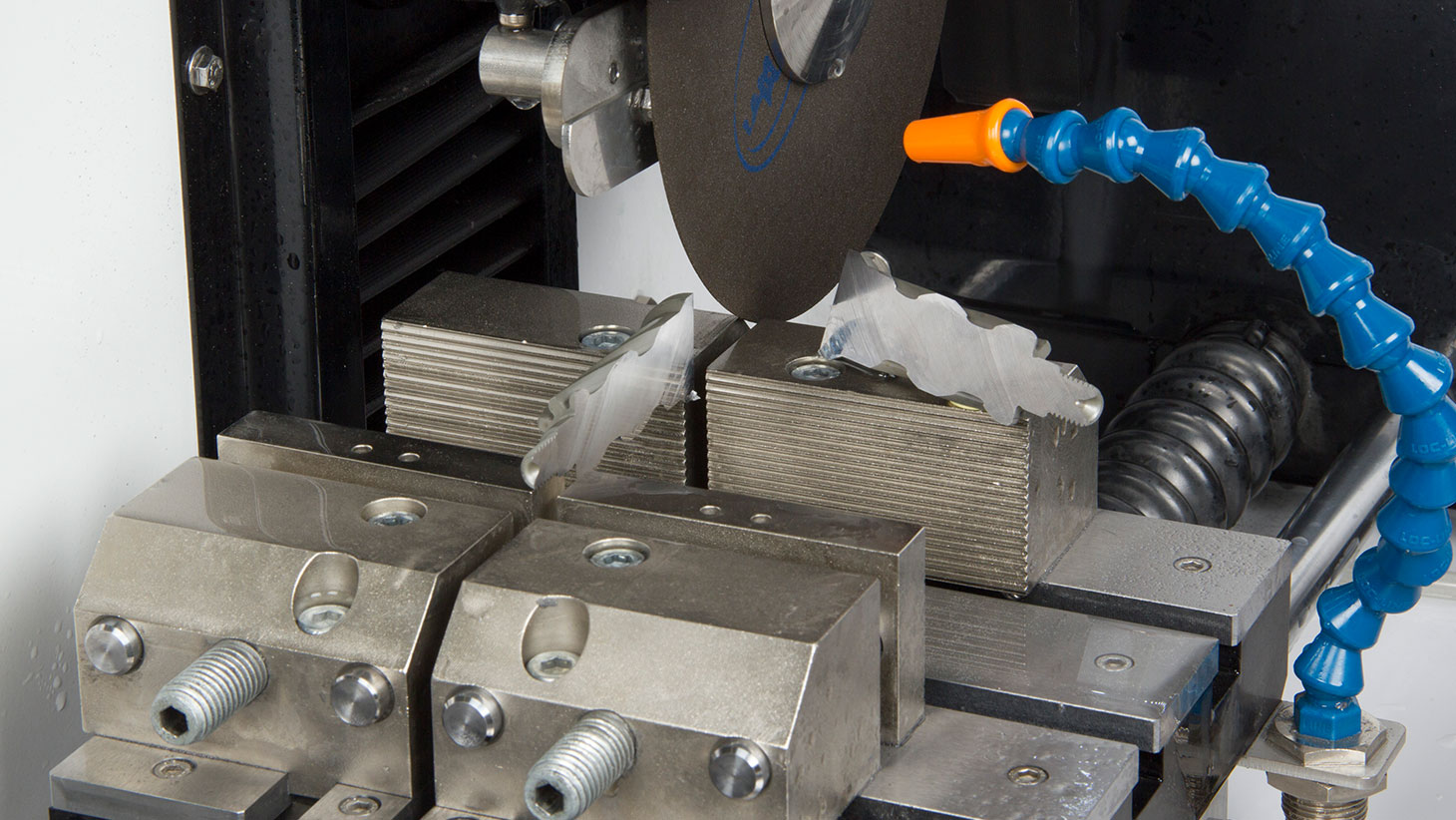

    • Doppia morsa a serraggio rapido (a destra e a sinistra della mola da taglio)
      60 CT200 20

      2 x 2 morse, senza soletta per conservare una capacità massimale
      Larghezza della morsa 80 mm
      Altezza della morsa 45 mm
      Viti da 12 mm incluse per scanalatura a T Leva di serraggio a sinistra e a destra.

    • Doppia morsa la vite (a destra e a sinistra della mola da taglio)
      60 CT200 40

      2 x 2 morsa, senza soletta per conservare una capacità massimale. Larghezza della morsa 80 mm
      Altezza della morsa 45 mm
      Viti da 12 mm incluse per scanalatura a T.

    • Flangia di serraggio universale per KOPAL 61
      60 081282 20
    • Prolunga della flangia di serraggio per KOPAL 61
      60 081282 40
    • Camma lunga per flangia di serraggio KOPAL 61
      60 00285 90
    • Gruppo di aspirazione A1
      60 CT204 00

      – Il sistema di aspirazione LAM PLAN estrae l’aria “inquinata” all’interno della camera di taglio della vostra troncatrice.
      – Uno speciale filtro multistrato impedisce alle particelle inquinanti più piccole di essere disperse nell’atmosfera. Il fluido lubrificante, allo stato liquido, viene riportato nel serbatoio di ricircolo della troncatrice per essere riutilizzato. (A questo scopo è previsto uno scarico sul sistema di aspirazione).
      – Un post-filtro a cartuccia, situato sopra il sistema di aspirazione, assicura un livello di filtrazione molto elevato, fino al 99,97%.
      – Per adattare il tubo di aspirazione al cofano della troncatrice LAM PLAN viene fornito un manicotto adattatore (codice LAM PLAN 60CT20820).
      – Il sistema di aspirazione è montato su un carrello con ruote per un facile posizionamento.
      – Una valvola di scarico nel carrello consente di raccogliere la condensa.

    • Anelli di adattamento (5 pezzi) per dischi da taglio
      • Acciaio Ø 32 x 25,4 mm – 60 00373 90
      • PVC Ø 32 x 25,4 mm – 60 00374 90
    Immagini non contrattuali
