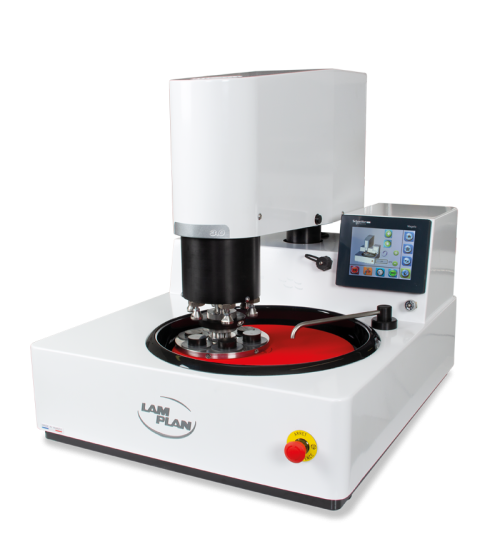

Polisseuse automatique à pression centrale et individuelle avec contrôle de l’enlèvement de matière*
(*option)

PUISSANTE TÊTE À PRESSION CENTRALE ET INDIVIDUELLE

Porte échantillons à 6 alvéoles.

ÉCRAN TACTILE 5,7″

Interface imagée.

Mémorisation de programmes intégrant jusqu’à 8 étapes distinctes.

PORT USB

Mémorisation exportation de programmes.

  • Ø capacité plateaux
    250 – 300 mm
  • Vitesse de rotation
    20 à 650 tr/min.
  • Capacité
    Taille des échantillons 6 X Ø 40 mm
    et 6 X Ø 50 mm
  • Programmes
    60 programmes mémorisables
PRÉSENTATION

MASTERLAM®3.0

Polisseuse automatique mono plateau Ø 250 à 300 mm à double sens de rotation et vitesse variable.

Vous retrouvez sur cette machine toutes les fonctionnalités qui font l’intérêt de la gamme MASTERLAM® avec pour ce modèle une tête spécifique “combo”.

La MASTERLAM® 3.0 est la polisseuse métallographique sans concession; le polissage peut s’effectuer en pression centrale, en pression individuelle et peut être équipé d’un “stop cote” (contrôle enlèvement de matière).

La MASTERLAM® 3.0 repose sur la même base technique que la MASTERLAM® 1.0 avec dans cette configuration une puissante tête à pression centrale et individuelle composée de 6 vérins. Le changement du porte-échantillons est rapide et le mode de pression est piloté directement sur l’écran sans manipulation sur la tête, ainsi vous pouvez passer en quelques secondes d’un mode de pression à l’autre.

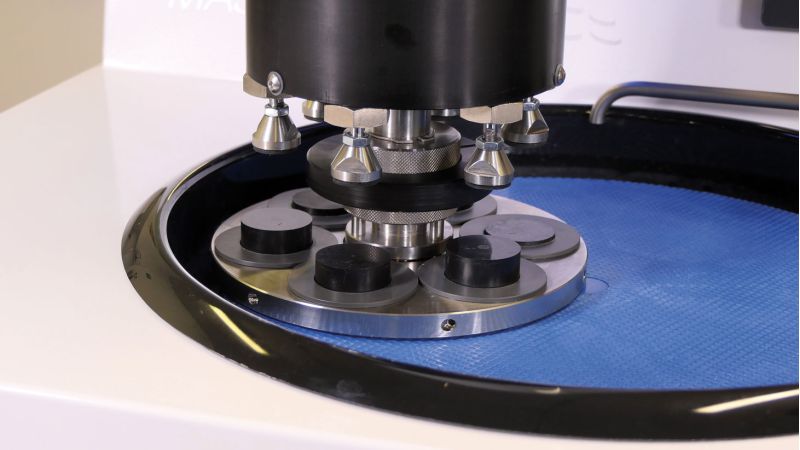

Mode pression centrale

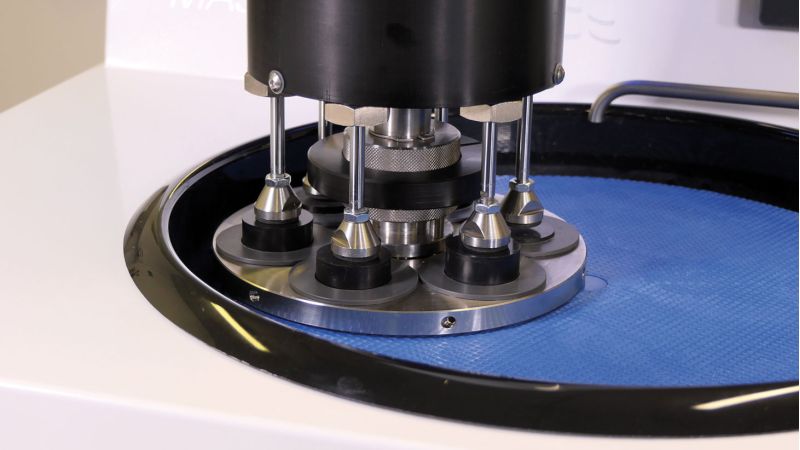

Mode pression individuelle

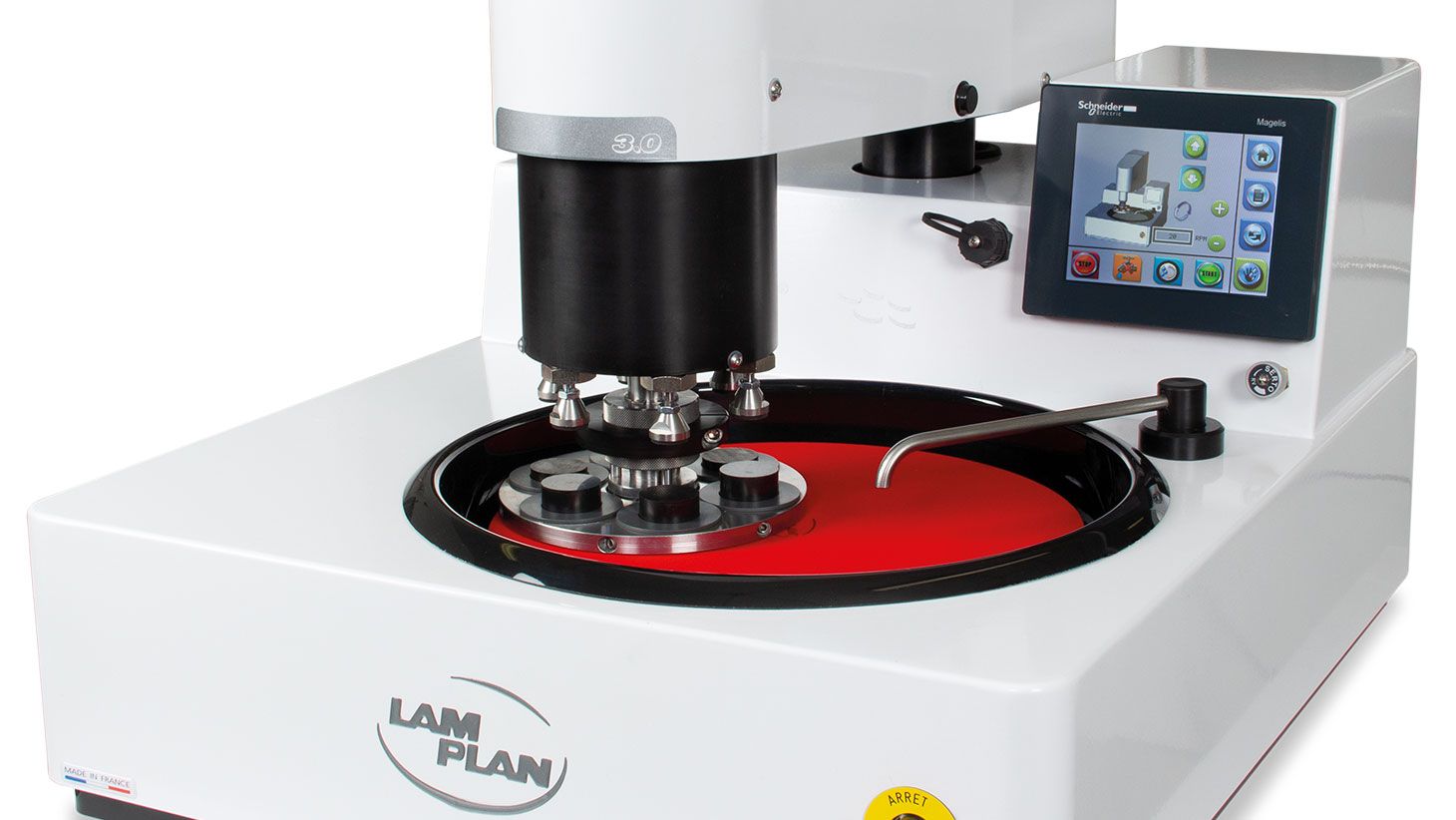

VIDÉO ET PHOTOS

Design
et technologie de pointe

MASTERLAM® 3.0 ; la polyvalence totale pour des applications de métallographie de recherche ou de contrôle de production.

    Visuels non contractuels
    EN DÉTAILS

    Caractéristiques techniques
    et équipements

    Options

    • Contrôle enlèvement de matière
      60 ML30S C0

    Téléchargements

    Fiche technique MASTERLAM®3.0

    Capacité plateau
    Ø 250 – 300 mm
    Carosserie
    Acier revêtu peinture Epoxy
    Cuve
    Amovible, en résine, pour faciliter le nettoyage
    Commandes
    Écran de contrôle tactile couleur 5,7“
    Vitesse de rotation du plateau
    Variable de 20 à 650 tr/min, rotation bidirectionnelle
    Vitesse de la tête
    Variable de 10 à 150 tr/min, 2 sens de rotation
    Charge applicable
    5 à 400 N pression centrale
    5 à 100 N pression individuelle
    Capacité
    Taille des échantillons 6 x Ø 40 mm
    Eclairage zone de travail
    Par LED
    Arrivée d’eau
    Canne amovible avec réglage du débit et électrovanne de sécurité
    Programmation
    60 programmes mémorisables, prise USB pour sauvegarde programmes et prise Ethernet pour mise en réseau
    Puissance cumulée
    1.1 kW
    Tension
    230 V – 50 Hz monophasé
    Alimentation pneumatique
    6 bars
    Dimensions L x H x P

    550 x 670 x 670 mm

    Poids
    85 kg
    Référence
    60 ML300 00
    ACCESSOIRES ET OPTIONS

    Les accessoires disponibles

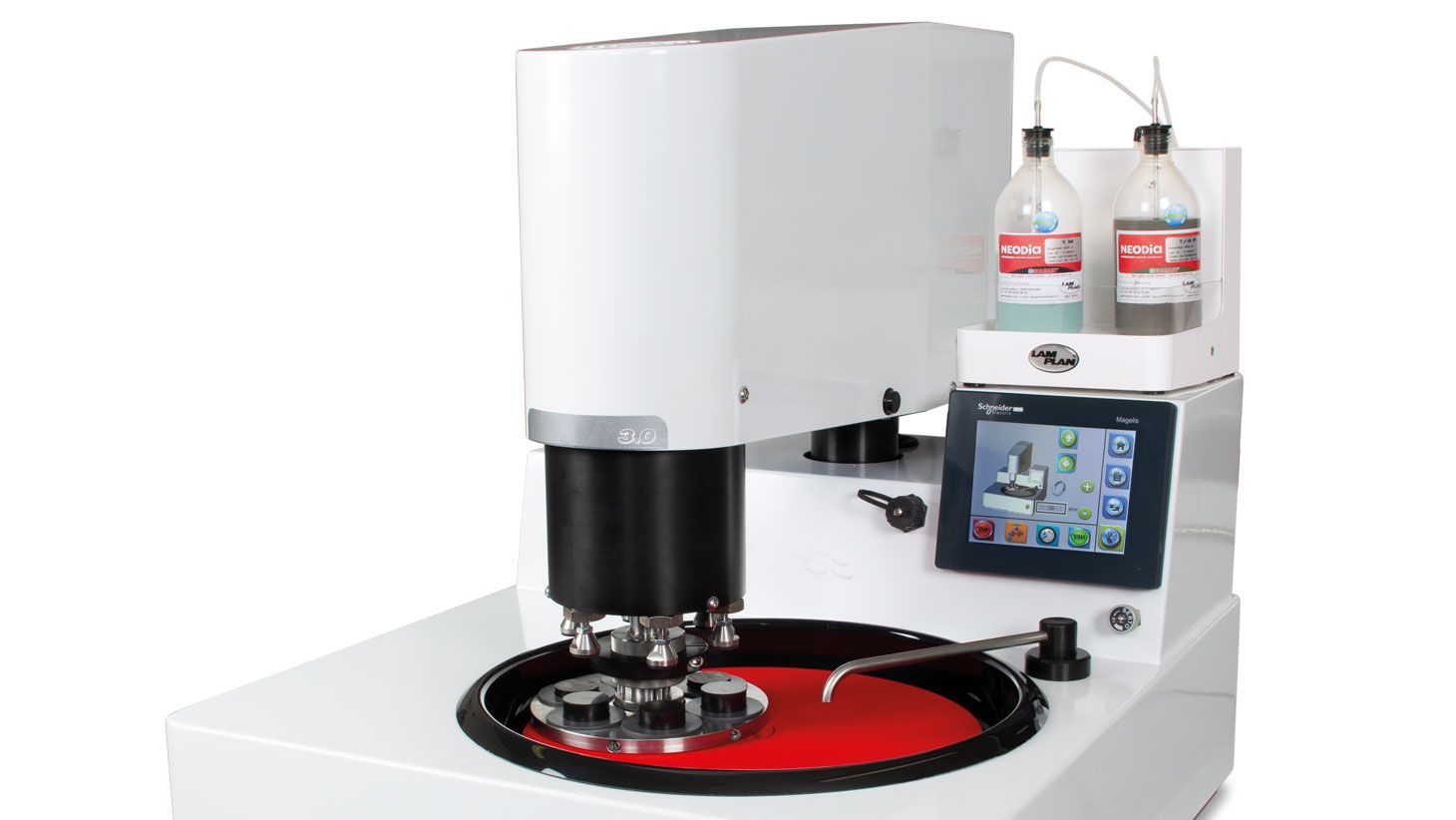

    Doseur automatique DISTRILAM®
    60 MLD00 00
    Ce dispositif est garant d’un travail reproductible et d’une utilisation économique des consommables. Le doseur distributeur automatique DISTRILAM® est contrôlé directement depuis l’écran de la machine via un connecteur RS 232, il est reconnu instantanément par toutes les polisseuses MASTERLAM® car le programme de commande est pré intégré sur les machines.
    Capot transparent sécurisé
    60 MLEP0 00

    Le capot sécurisé est un carénage de protection totalement transparent compatible avec toute la gamme MASTERLAM®.

    Son ouverture engendre la coupure de tout mouvement machine*, il offre une protection intégrale conforme aux normes 2006/42/CE et 2004/108/CE. Il préserve l’accessibilité au plateau de la machine sans générer d’encombrement supplémentaire sur le plan de travail, son ouverture est assistée par 2 vérins à gaz latéraux.

    L’écran tactile est situé à l’extérieur de la zone sécurisée ainsi les commandes de la MASTERLAM® restent accessibles en permanence.

    Pour les MASTERLAM® 1.0 et 3.0 l’écran de commande et déporté sur la droite, il faut donc prévoir un dégagement de 195 mm supplémentaire par rapport à la largeur de la machine.

    *Le capot transparent sécurisé autorise toute fois la mise en rotation du plateau en mode manuel.

    Espace requis pour MASTERLAM® 1.0 et 3.0
    Largeur de 770 mm, hauteur de 910 mm.

    Plateaux aluminium
    • Plateau aluminium Ø 250 mm – 08 8270300
    • Plateau aluminium Ø 300 mm – 08 8270400
    Cerclages de maintien métalliques pour plateaux
    • Cerclage de maintien Ø 250 mm – 60 SL00490
    • Cerclage de maintien Ø 300 mm – 60 SL00690
    • Cerclage de maintien Ø 305 mm – 60 SL00790
    Réducteurs de cuve pour plateaux
    • Réducteur de cuve Ø 230 mm – 60 ML08290
    • Réducteur de cuve Ø 250 mm – 60 ML08190
    Collerette anti-projection
    60 ML08091
    Porte-échantillons PC avec alvéoles
    • PC Ø 160 mm à 6 alvéoles goutte d’eau Ø 20 à 40 mm
      06MLC1000
    • PC Ø 160 mm à 9 alvéoles Ø 30 mm
      06MLC3000
    • PC Ø 160 mm à 6 alvéoles Ø 40 mm
      06MLC4000
    • PC Ø 160 mm à 5 alvéoles Ø 50 mm
      06MLC5000

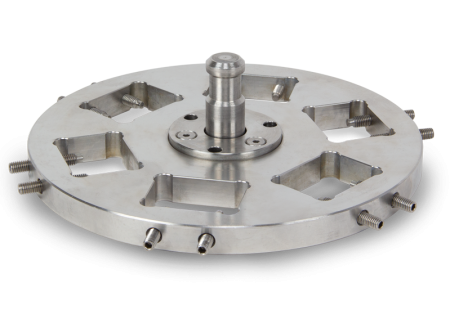

    • PC Ø 160 mm à 3 alvéoles rectangulaires 40 x 70 mm
      06MLC1200
    • PC Ø 160 mm à 6 alvéoles rectangulaires 25 x 34 mm
      06MLC1400
    Porte-échantillons PI avec alvéoles
    06MLI1000
    Ø 160 mm à 6 alvéoles Ø 50 mm
    Porte-échantillons pour pièces irrégulières NOUVEAU
    06 MLC60 00

    Porte-échantillons à pression centrale Ø 160 mm pour bridage par excentrique de pièces non enrobées à géométrie complexe.

    Kit 6 bagues réductrices
    • Kit 6 bagues réductrices Ø 40 mm – 06MLIK500
    • Kit 6 bagues réductrices Ø 30 mm – 06MLIK200
    • Kit 6 bagues réductrices Ø 25,4 mm – 06MLIK110
    • Kit 6 bagues réductrices 1-1/4″ – 06MLIK310
    • Kit 6 bagues réductrices 1-1/2″ – 06MLIK410
    Platine de chargement pour porte-échantillons PC
    06MLP0100

    Ø 160 mm – prof 3 mm

    Bac de sédimentation 60 L
    60 A00299 00
    avec pompe contrôlée par la machine.
    Visuels non contractuels
