Dispenser, Mischer und Düsen

Für AQUA LAM^® und Diamantflüssigkeiten

Automatisiertes Dosieren

Der Einsatz einer automatisierten Dosierung sorgt für eine präzise und gleichmäßige Verteilung der Produkte. Dies ist die Lösung für die Kontrolle des Schleiffilms und der Schmierung. Die Abtragsleistung und die Temperaturkontrolle hängen direkt von der Qualität und der Konstanz des Schleiffilms ab.

Die verschiedenen Einstellungen – Spendeintervalle, Sprühzeit, Düsenpositionierung – sorgen für gleichmäßige und reproduzierbare Polierergebnisse und sparen Verbrauchsmaterial ein.

Eine Dosierungslösung für jedes Produkt und jede Anwendung.

Das Venturi-System ist Produkten mit niedriger Viskosität und starker Dekantierung vorbehalten, wie z. B. einigen Ölbasen. Das peristaltische System ist vielseitiger und hat den Vorteil, dass es keinen Nebel erzeugt.

Die Dosierspender der Serie 8000 mit großem Fassungsvermögen basieren auf Vortex-Pumpen für die Modelle 8003 und 8007 sowie auf peristaltischen Pumpen mit hohem Durchfluss für das Modell 8017. Diese Modelle eignen sich für große Materialmengen, die in der Regel bei Produktionsanwendungen benötigt werden. Sie sind hauptsächlich für Schleifmittel aus der SiC-Familie reserviert, die eine starke Tendenz zum Absetzen haben.

Dosiergerät speziell für LAM PLAN-Maschinen

Die LAM PLAN Läppmaschinen sind mit dieser Serie von Dosierern ausgestattet. Sie werden über die Maschinenschnittstelle gesteuert und sind vollständig in die Programmabläufe integriert. Die verschiedenen Modelle ermöglichen das Ausbringen aller Arten von Produkten. Die Auswahl an verfügbaren Düsen wird es ermöglichen, alle Durchmesser der LAM PLAN-
Maschinen abzudecken.

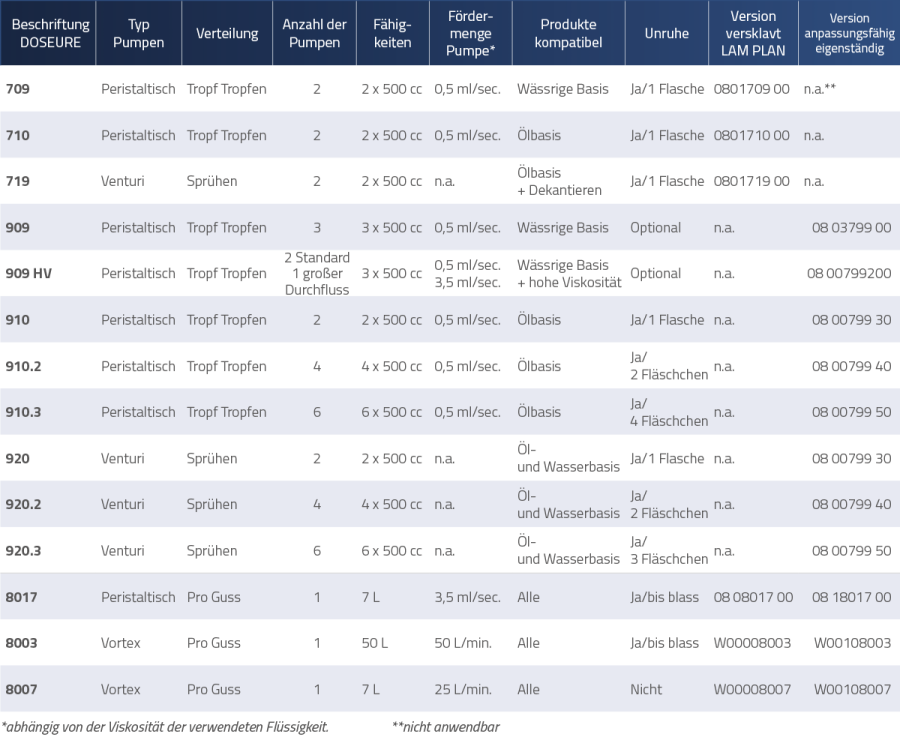

Empfehlungen zu Produkt / Maschine / Dosiereinheit / Düse

Merkale

Dosierspender 709 – Peristaltische

08 01709 00

Peristaltisches Modell für Schleifmittel Typ WASSERBASIS.

Kapazität: 2 x 500 cc
Pumpe: 2
Fördermenge Pumpe: 0,5 ml/sec.
Schüttler: 1
Verteilersystem: Düsen sind nicht im Lieferumfang enthalten, siehe Tabelle für die einzelnen Maschinen
Elektrische Versorgung: 220V einphasig + 24V Eingang für Steuerung

Verbrauchsmaterialen für M.M.709

Bezeichnung	ArtikelNr.
Silikonschlauch versitec Ø 5-3 pro Meter – Wasserbasis	60 00271 90
Peristaltisches Pumpengehäuse Standardmodell	60 00667 90
Rührpaddel für Dosierer	08 00124 90
Sensor für Flüssigkeitsstand Dia/Lub	08 90001 00

Dosierspender 710 – Peristaltische

08 01710 00

Peristaltisches Modell für Schleifmittel auf Ölbasis und EMULSION – Pumpen mit hoher Kapazität.

Kapazität: 2 x 500 cc
Pumpe: 2 – Typ große Kapazität
Fördermenge Pumpe: 3,5 ml/sec.
Schüttler: 1
Verteilersystem: Düsen sind nicht im Lieferumfang enthalten, siehe Tabelle für die einzelnen Maschinen
Elektrische Versorgung: 220V einphasig + 24V Eingang für Steuerung

Verbrauchsmaterialen für M.M.710

Bezeichnung	ArtikelNr.
Schlauch Ø 7-3,2 Gelb für – Ölbasis – Emulsionsbasis	08 1050 10
Peristaltische Pumpe für M.M.710	08 1050 07
Rührpaddel für Dosierer	08 00124 90
Sensor für Flüssigkeitsstand Dia/Lub	08 90001 00

Dosierspender Typ 719 – Venturi

08 01719 00

Venturi-Modell für Schleifmittel auf ÖLBASIS und EMULSION mit Tendenz zum Absetzen.

Kapazität: 2 x 500 cc
Venturi: 2
Fördermenge Pumpe: n.a
Schüttler: 1
Verteilersystem: Düsen sind nicht im Lieferumfang enthalten, siehe Tabelle für die einzelnen Maschinen
Elektrische Versorgung: 220V einphasig + 24V Eingang für Steuerung

Verbrauchsmaterialen für M.M.719

Bezeichnung	ArtikelNr.
Flexibler Kristallschlauch Ø 6 (Venturi) pro meter – Öl und Wasserbasis	60 00270 90
Rührpaddel für Dosierer	08 00124 90
Sensor für Flüssigkeitsstand Dia/Lub	08 90001 00

Kompakte autonome Dosierspender

Mit den kompakten, eigenständigen Dosierspendern 909 und 909HV lassen sich auch Maschinen mit geringerer Kapazität problemlos mit einem leistungsstarken Dosiersystem ausstatten. Aufgrund ihrer kompakten Bauweise eignen sie sich ideal für die Nachrüstung von Anlagen.
Sie sind für die Verteilung von wasserbasierten Strahlmitteln mit geringer Absetzbarkeit vorgesehen.

Die Möglichkeit, ein oder zwei Rührwerke (optional) anzuschließen, erweitert die Einsatzmöglichkeiten dieser Geräte.

Empfohlen für Maschinen mit einem Ø von 380 bis 700 mm.

Empfehlungen zu Produkt / Maschine / Dosiereinheit / Düse

Merkale

Dosierspender 909 – Peristaltisch

08 03799 00

Modell für BASE WATER-Schleifmittel.

Kapazität: 3 x 500 cc
Pumpe: 3 Standard-Peristaltik
Fördermenge Pumpe: 0,5 ml/sec.
Schüttler: 2 optional
Spülfunktion: ja – durch Flussumkehr
Verteilersystem: Düsen sind nicht im Lieferumfang enthalten, siehe Tabelle für die einzelnen Maschinen
Elektrische Versorgung: 220V einphasig – 50 Hz
Kommunikation Dosierer und Maschine: 1 24-V-Eingang für Maschinensteuerung.

Verbrauchsmaterialen für 909

Bezeichnung	ArtikelNr.
Silikonschlauch versitec Ø 5-3 pro Meter – Wasserbasis	60 00271 90
Silikonschlauch versitec Ø 7-4 pro Meter	60 00272 90
Peristaltisches Pumpengehäuse Standardmodell	60 00667 90
Rührpaddel für Dosierer	08 00124 90
Rührer für Dosierer 909 für Glasflasche 500 cc	08 02816 00

Dosierspender 909 HV – Peristaltisch

08 007992 00

Modell mit zwei Standardpumpen und einer Pumpe mit großer Fördermenge, empfohlen für abrasive Flüssigkeiten mit hoher Viskosität, kann für die Verwendung von SiC-Schleifmitteln in kleinen Mengen geeignet sein.

Kapazität: 3 x 500 cc
Pumpe: 2 Standard-Peristaltik, 1 Peristaltik mit hohem Durchfluss für Flüssigkeiten mit hoher Viskosität
Fördermenge Pumpe: 0,5 ml/sec. / 3,5 ml/sec.
Schüttler: 2 optional
Spülfunktion: ja – durch Flussumkehr
Verteilersystem: Düsen sind nicht im Lieferumfang enthalten, siehe Tabelle für die einzelnen Maschinen
Elektrische Versorgung: 220V einphasig – 50 Hz
Kommunikation Dosierer und Maschine: 1 24-V-Eingang für Maschinensteuerung.

Verbrauchsmaterialen für 909 HV

Bezeichnung	ArtikelNr.
Silikonschlauch versitec Ø 5-3 pro Meter – Wasserbasis	60 00271 90
Silikonschlauch versitec Ø 7-4 pro Meter	60 00272 90
HV Schlauchpumpengehäuse	60 00893 90
Rührpaddel für Dosierer	08 00124 90
Rührer für Dosierer 909 für Glasflasche 500 cc	08 02816 00

Modulare autonome automatisierte Dosiergeräte

Mit den peristaltischen Dosiergeräten TYP 910, die für Diamantschleifmittel auf Ölbasis mit
geringer Absetzbarkeit geeignet sind, und den Venturi-Dosiergeräten TYP 920, die für Diamantschleifmittel auf Ölbasis und Wasser mit hoher Absetzbarkeit geeignet sind, können Sie alle Arten von Maschinen mit einem autonomen, modularen und programmierbaren Dosiersystem ausstatten.

Mithilfe der separaten Steuereinheit kann die Positionierung des/der Module(s) an die Konfiguration der Maschine angepasst werden.

Empfehlungen zu Produkt / Maschine / Dosiereinheit / Düse

Dosierspender 910 – Peristaltisch

08 MM910A 00

Modelle für BASISÖL-Schleifmittel mit geringer Absetzbarkeit

Für Maschinen mit Ø 380 bis 700 mm.

Fähigkeiten: 2 x 500 cc
Pumpe : 2 – Typ große Kapazität
Schüttler: 1
Spülfunktion: nicht
Elektrische Versorgung: 220V einphasig – 50 Hz
Kommunikation Dosierer-Maschine: 1 24-V-Eingang für Maschinensteuerung
Verteilersystem: Düsen sind nicht im Lieferumfang enthalten, siehe Tabelle für die einzelnen Maschinen.

Dosierspender 910.2 – Peristaltisch

08 MM910A 20

Modelle für BASISÖL-Schleifmittel mit geringer Absetzbarkeit

Für Maschinen mit Ø 762 bis 1000 mm

Fähigkeiten: 4 x 500 cc
Pumpe : 4 – Typ große Kapazität
Schüttler: 2
Spülfunktion: nicht
Elektrische Versorgung: 220V einphasig – 50 Hz
Kommunikation Dosierer-Maschine: 1 24-V-Eingang für Maschinensteuerung
Verteilersystem: Düsen sind nicht im Lieferumfang enthalten, siehe Tabelle für die einzelnen Maschinen.

Modulare autonome automatisierte Dosiergeräte 910.3 - Peristaltisch

Dosierspender 910.3 – Peristaltisch

08 MM910A 30

Modelle für BASISÖL-Schleifmittel mit geringer Absetzbarkeit

Für Maschinen mit Ø 1200 bis 1500 mm

Fähigkeiten: 6 x 500 cc
Pumpe : 6 – Typ große Kapazität
Schüttler: 3
Spülfunktion: nicht
Elektrische Versorgung: 220V einphasig – 50 Hz
Kommunikation Dosierer-Maschine: 1 24-V-Eingang für Maschinensteuerung
Verteilersystem: Düsen sind nicht im Lieferumfang enthalten, siehe Tabelle für die einzelnen Maschinen.

Dosierspender 920 – Venturi

08 MM920A 00

Modelle für Schleifmittel auf ÖLBASIS und WASSERBASIS mit hoher Absetzbarkeit.

Für Maschinen mit Ø 380 bis 700 mm

Fähigkeiten: 2 x 500 cc
Venturi: 2
Schüttler: 1
Spülfunktion: ja
Elektrische Versorgung: 220V einphasig – 50 Hz
Kommunikation Dosierer-Maschine: 1 24-V-Eingang für Maschinensteuerung
Verteilersystem: Düsen sind nicht im Lieferumfang enthalten, siehe Tabelle für die einzelnen Maschinen.

Verbrauchsmaterialen für 920

Beschriftung	ArtikelNr.
Flexibler Kristallschlauch Ø 6-3 (Venturi) pro Meter – Öl- und Wasserbasis	60 00270 90
Rührpaddel für Dosierer	08 00124 90

Dosierspender 920.2 – Venturi

08 MM920A 20

Modelle für Schleifmittel auf ÖLBASIS und WASSERBASIS mit hoher Absetzbarkeit.

Für Maschinen mit Ø 762 bis 1000 mm

Fähigkeiten: 4 x 500 cc
Venturi: 4
Schüttler: 2
Spülfunktion: ja
Elektrische Versorgung: 220V einphasig – 50 Hz
Kommunikation Dosierer-Maschine: 1 24-V-Eingang für Maschinensteuerung
Verteilersystem: Düsen sind nicht im Lieferumfang enthalten, siehe Tabelle für die einzelnen Maschinen.

Verbrauchsmaterialen für 920.2

Beschriftung	ArtikelNr.
Flexibler Kristallschlauch Ø 6-3 (Venturi) pro Meter – Öl- und Wasserbasis	60 00270 90
Rührpaddel für Dosierer	08 00124 90

Dosierspender 920.3 – Venturi

08 MM920A 30

Modelle für Schleifmittel auf ÖLBASIS und WASSERBASIS mit hoher Absetzbarkeit.

Für Maschinen mit Ø 1200 bis 1500 mm

Fähigkeiten: 6 x 500 cc
Venturi: 4
Schüttler: 3
Spülfunktion: ja
Elektrische Versorgung: 220V einphasig – 50 Hz
Kommunikation Dosierer-Maschine: 1 24-V-Eingang für Maschinensteuerung
Verteilersystem: Düsen sind nicht im Lieferumfang enthalten, siehe Tabelle für die einzelnen Maschinen.

Verbrauchsmaterialen für 920.3

Beschriftung	ArtikelNr.
Flexibler Kristallschlauch Ø 6-3 (Venturi) pro Meter – Öl- und Wasserbasis	60 00270 90
Rührpaddel für Dosierer	08 00124 90

Misch-Dosierspender

Diese Dosiersysteme eignen sich für alle Arten von Schleifmitteln, die in eine Flüssigkeit eingetaucht sind, unabhängig von deren Beschaffenheit. Sie lösen Probleme mit der Sedimentation und garantieren so gleichmäßige und wiederholbare Ergebnisse. Bitte wenden Sie sich an uns, wenn Sie den Dosierer/Mischer an Ihre Läppmaschine anschließen möchten.

Spendersystem für Dosiergeräte 8003 und 8007

Empfehlungen zu Produkt / Maschine / Dosiereinheit / Düse

Misch-Dosierspender 8003

Modell für ALLE ARTEN von ABRASIFEN, die in großen Mengen abgegeben werden.
Gesteuert über die Maschinenschnittstelle oder über eine integrierte Ablaufsteuerung bei der Standalone-Version.

Fähigkeiten: Nutzvolumen 50 Liter mit Ablassventil
Pumpe: 1 Vortex-Typ
Fördermenge Pumpe: 50 Liter/Minute
Spülfunktion: ja
Verteilersystem: 3 verstellbare Ausgabewege. 3-Wege-Magnetventil
Stromversorgung: 220V einphasig
Abmessungen: H 870 mm X Ø am Boden 600 mm
Elektrische Versorgung: 220V einphasig – 50 Hz
Kommunikation Dosierer-Maschine: 1 24-V-Eingang für Maschinensteuerung.

Bezeichnung	Menge	Kapazität	ArtikelNr.
8003 Servo-Version für LAM PLAN-Maschine	1	50 Liter	W000 08003
8003 Standalone-Version	1	50 Liter	W001 08003
Option Warnsystem für niedrigen Schleifmittelstand für Maschinen der Serie 9000	1	–	08 90002 00

Dispenser-Modul in Verbindung mit Dosierspender Typ 8003 und 8007.

Misch-Dosierspender 8007

Modell für ALLE ARTEN von ABRASIFEN, die in großen Mengen abgegeben werden.
Gesteuert über die Maschinenschnittstelle oder über eine integrierte Ablaufsteuerung bei der Standalone-Version.

Fähigkeiten: Nutzbares Behältervolumen 7 Liter
Pumpe: 1 Vortex Pumpe
Fördermenge Pumpe: 25 Liter/Minute
Rührwerke: nicht
Verteilersystem: 3 verstellbare Ausgabewege. 3-Wege-Magnetventil
Abmessungen: H 420 mm X Ø am Boden 250 mm
Elektrische Versorgung: 220V einphasig – 50 Hz
Kommunikation Dosierer-Maschine: 1 24-V-Eingang für Maschinensteuerung.

Bezeichnung	Menge	Kapazität	ArtikelNr.
8007 Servo-Version für LAM PLAN-Maschine	1	7 Liter	W000 08007
8007 Standalone-Version	1	7 Liter	W001 08007

Dispenser-Modul in Verbindung mit Dosierspender Typ 8003 und 8007.

Misch-Dosierspender 8017

Modell für ALLE ARTEN von ABRASIFEN.
Gesteuert über die Schnittstelle der Maschine oder über eine integrierte Ablaufsteuerung bei der Standalone-Version.

Fähigkeiten: Nutzbares Behältervolumen 7 Liter
Pumpe: 1 Peristaltische
Fördermenge Pumpe: 3,5 ml/sec.
Rührwerke: ja – Blendenmischer
Verteilersystem: Düse 813 auf beweglichem Fuß separat erhältlich
Abmessungen: H 430 mm X Ø am Boden 250 mm
Elektrische Versorgung: 220V einphasig – 50 Hz
Kommunikation Dosierer-Maschine: 1 24-V-Eingang für Maschinensteuerung.

Bezeichnung	Menge	Kapazität	ArtikelNr.
8017 Servo-Version für LAM PLAN-Maschine	1	7 Liter	08 08017 00
8007 Standalone-Version	1	7 Liter	08 18017 00

Verbrauchsmaterialen für M.M.8017

Bezeichnung	ArtikelNr.
HV-Schlauchpumpengehäuse – Wasserbasis	60 00893 90
Silikonschlauch versitec Ø 7-4 pro Meter	60 00272 90

Düsen für Dosierspender

Empfehlungen zu Produkt / Maschine / Dosiereinheit / Düse

Merkale

Düsen 811 für Dosiereinheiten Peristaltik

Beschriftung	Läpper	Produkt	ArtikelNr.
811	Ø 381 bis 700 mm	Wässrige Basis	08 00811 00
811 L	Ø 910 bis 1500 mm	Wässrige Basis	08 00811 10
811 H	Ø 381 bis 700 mm	Öl- und Emulsionsgrundlagen	08 00811 20
811 LH	Ø 910 bis 1500 mm	Öl- und Emulsionsgrundlagen	08 00811 40

Düsen 813 für Dosiereinheiten Peristaltik

Beschriftung	Läpper	Produkt	ArtikelNr.
813	Ø 381 bis 700 mm	Wässrige Basis	08 00813 00
813 L	Ø 910 bis 1500 mm	Wässrige Basis	08 00813 10
813 H	Ø 381 bis 700 mm	Öl- und Emulsionsgrundlagen	08 00813 20
813 LH	Ø 910 bis 1500 mm	Öl- und Emulsionsgrundlagen	08 00813 40

Düsen 815 für Dosiereinheiten Venturi

Beschriftung	Läpper	Produkt	ArtikelNr.
815	Ø 381 bis 700 mm	Allebases	08 00815 20
815 L	Ø 910 bis 1000 mm	Allebases	08 00815 40
815 XL	Ø 1200 bis 1500 mm	Allebases	08 00815 60
