Lappatrice/lucidatrice per produzione variabile di piccoli pezzi: Ø da 5 a 130 mm

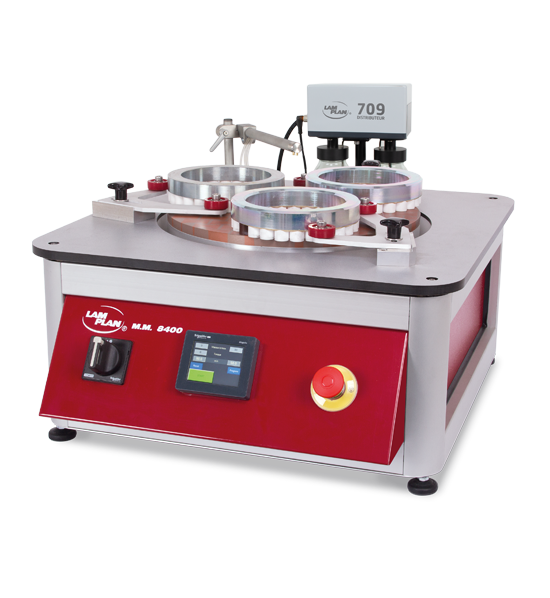

mm8400 lam plan lappatrice lucidatrice

Disco Ø 381 mm

Numerosi supporti disponibili, DISCHI NEWS LAM M’M’, disco in ghisa, dischi di lucidatura TOUCHLAM®

Macchina da tavolo

Compatto e versatile.

Controllo a schermo tattile

Memorizzazione di parametri, tempi e velocità.

  • Ø disco
    381 mm
  • Velocità di rotazione
    da 30 a 90 giri/min.
  • Ø interno anelli
    138 mm
  • Peso
    70 kg
PRESENTAZIONE

M.M.8400

La lappatrice/lucidatrice M.M.8400 vi permetterà di integrare nella vostra officina un mezzo economico per la finitura delle superfici piane. L’ingombro ridotto e i comandi ergonomici ne facilitano l’installazione e l’uso.

Questa macchina può essere equipaggiata anche con dischi in ghisa, DIALAM®, LAM PLAN M’M’® o FAS® e vi consentirà di ottenere tutti i tipi di finitura superficiale definiti dalle vostre specifiche (ex: lappatura, regolazione dello spessore, levigatura, lucidatura…)

Il processo è controllato da un schermo tattile, che garantisce una buona ergonomia e facilità d’uso. Questa gamma di macchine offre anche la possibilità di salvare i programmi, assicurando un’elevata ripetibilità del processo di lappatura/lucidatura impostato nelle vostre officine.

Questa gamma di macchine è compatibile con i nuovi dosatori LAM PLAN 709, 710 e 719, che possono essere controllati direttamente dall’interfaccia di controllo della macchina.

VIDEO E FOTO

Design e tecnologia
all’avanguardia

È perfettamente adatto alle vostre esigenze di manutenzione per tutte le parti di tenuta (ad esempio, lappatura di palette, valvole di sicurezza o piccole tenute meccaniche).

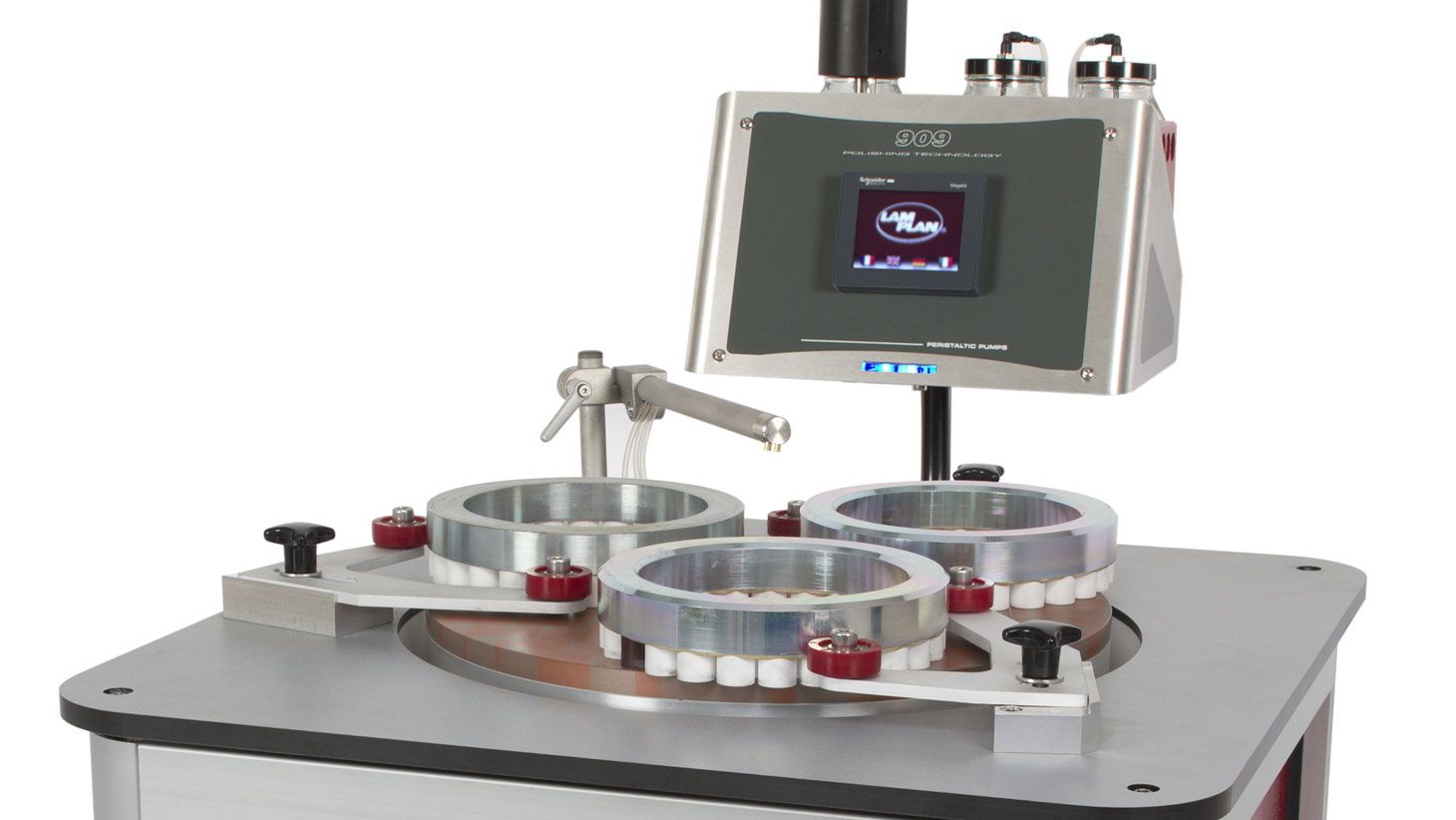

  • M.M.8400 con dosatore M.M.909

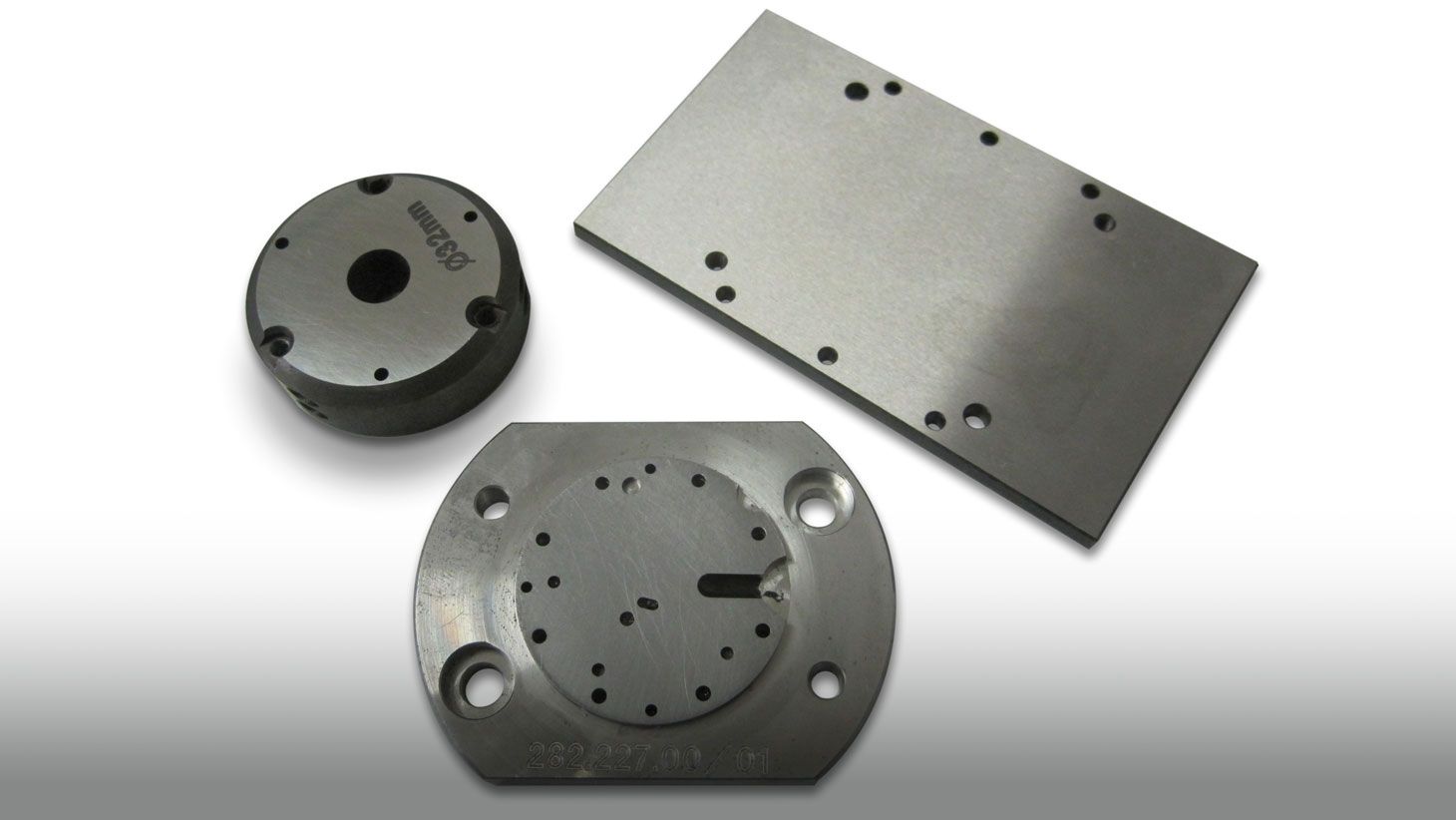

  • Esempi di applicazioni: particolari per stampi

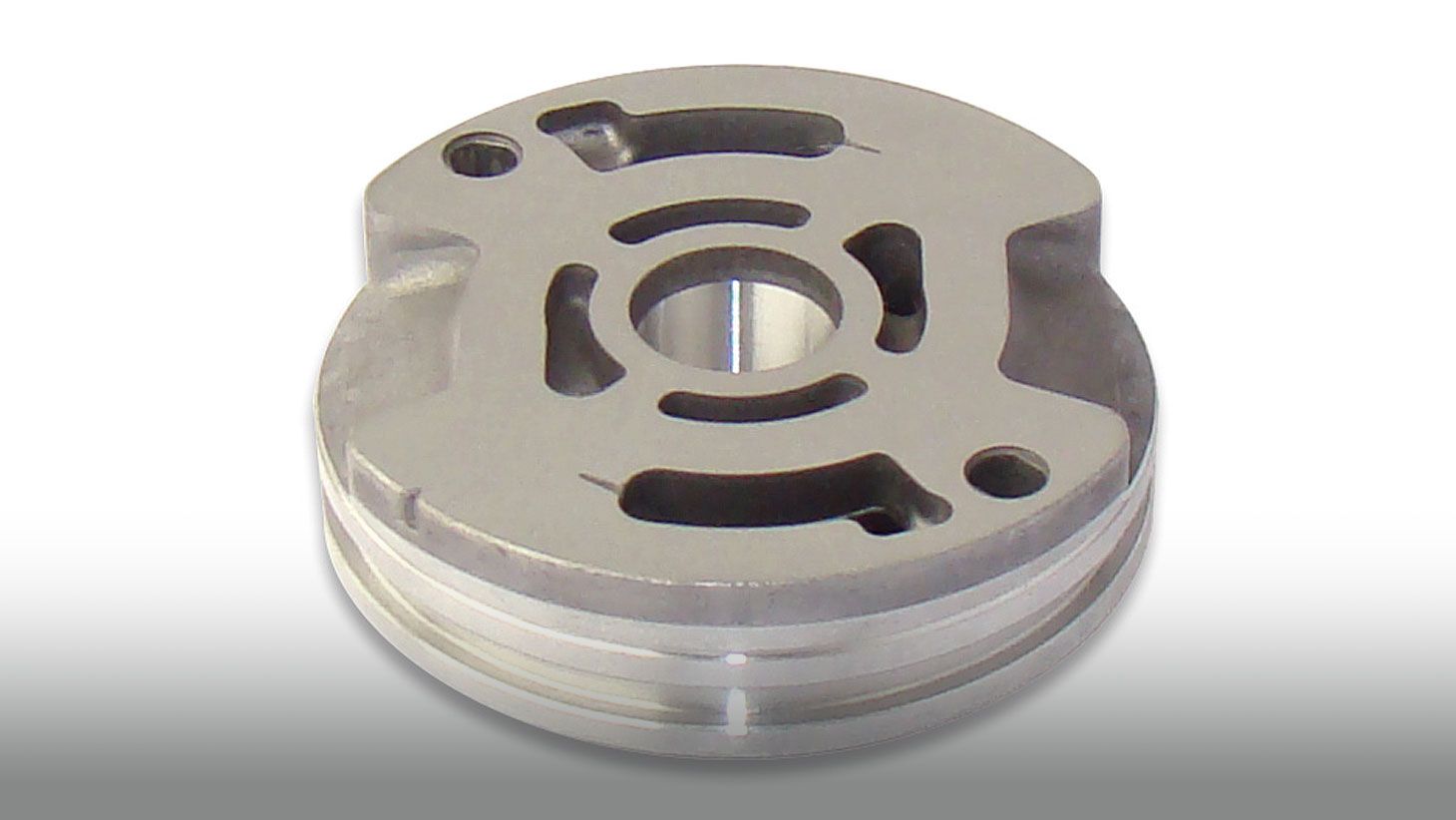

  • Esempi di applicazioni: particolare pompa di lubrificazione

    Immagini non contrattuali
    IN DETTAGLI

    Specifiche tecniche
    e attrezzature

    Queste macchine possono essere dotate di un disco NEW LAM® M’M’brevettato. I diversi accessori proposti (dosatore distributore, disco FAS®, dischi di lucidatura…) permettono di adattare la macchina di base a tutte le applicazioni specifiche (micro meccanica, orologeria, elettronica,ecc.).

    Scarica

    Caratteristiche tecniche M.M.8400

    Ø disco
    381 mm
    Ø int. anelli
    138 mm
    Capacità per anello

    1 pezzo Ø130 mm o 170 pezzi Ø 5 mm

    Numero di anelli
    3
    Alimentazione elettrica

    230 V monofase

    Potenza
    0.37 kW
    Controllo

    Con schermo tattile da 3,5 pollici

    Velocità di rotazione

    Variabile da 30 a 90 giri/min.

    Sistema di distribuzione abrasivo

    Incluso – vedi tabella

    Dimensioni (L x P x D)
    625 x 725 x 450 mm
    Peso
    70 kg
    Codice
    10 08400 00
    ACCESSORI E OPZIONI

    Accessori disponibili

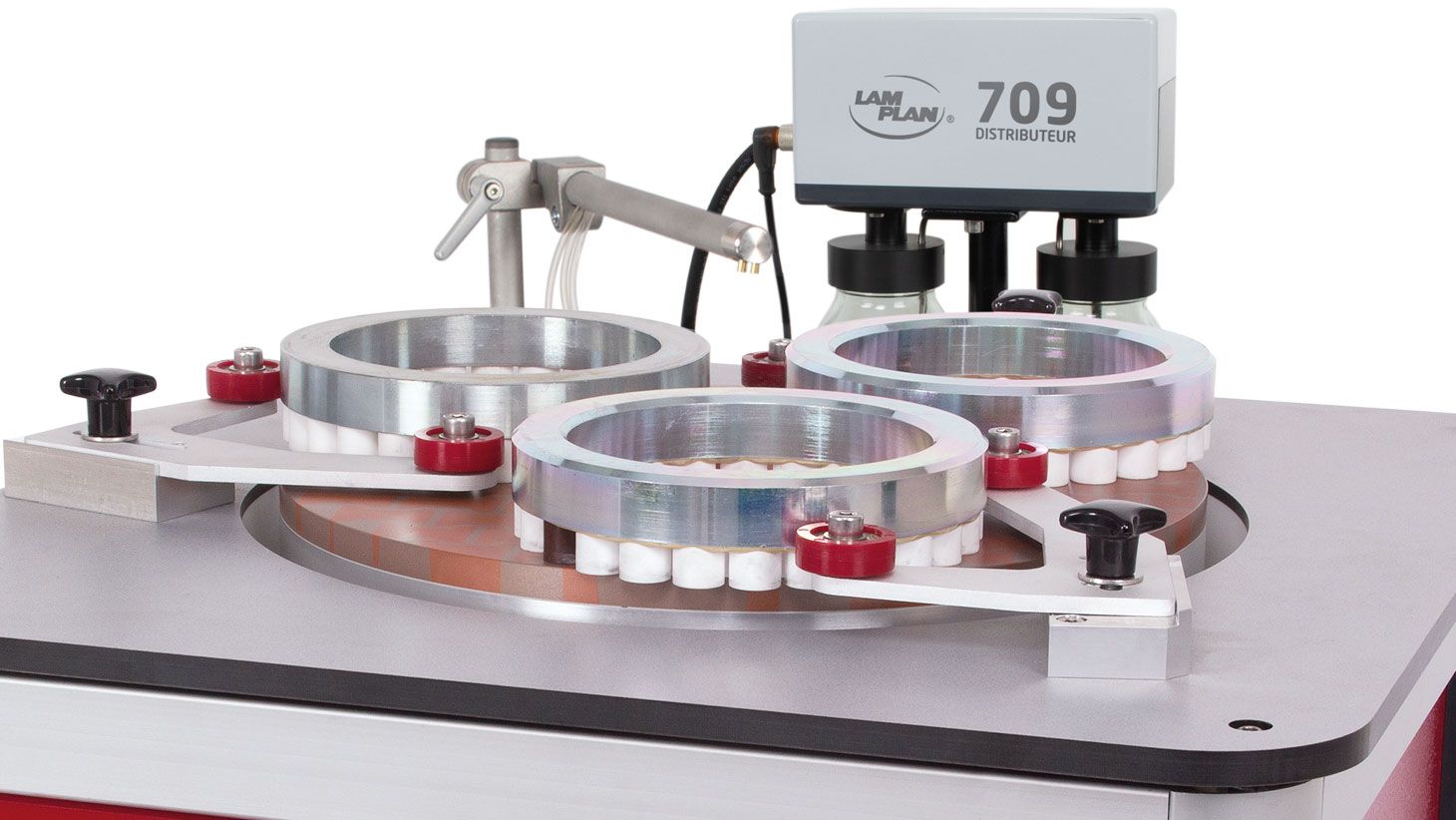

    • Dosatore distributore tipo 709
      Dosatore distributore tipo 709
      08 01709 00

      Modello peristaltico per abrasivi tipo BASE ACQUA.

      • Capacità: 2 x 500 cc, 1 con agitatore
      • Alimentazione elettrica: 220V monofase + ingresso 24V per il controllo
      • Flusso pompa: 0,5 ml/secondo
      • Sistema di distribuzione: ugelli non inclusi, vedere la tabella delle raccomandazioni per macchina
    • Dosatore distributore tipo 710
      Dosatore distributore tipo 710
      08 01710 00

      Modello peristaltico per abrasivi tipo BASE OLIO.

      • Capacità: 22 x 500 cc, 1 con agitatore
      • Alimentazione elettrica: 220V monofase + ingresso 24V per il controllo
      • Flusso pompa: 0,5 ml/secondo
      • Sistema di distribuzione: ugelli non inclusi, vedere la tabella delle raccomandazioni per macchina
    • Dosatore distributore tipo 719
      Dosatore distributore tipo 719
      08 01719 00

      Modello Venturi per abrasivi tipo BASE OLIO con tendenza a depositarsi.

      • Capacità : 2 x 500 cc, 1 con agitatore
      • Alimentazione elettrica: 220V monofase + ingresso 24V per il controllo
      • Flusso pompa: n.a.
      • Sistema di distribuzione: ugelli non inclusi, vedere la tabella delle raccomandazioni per macchina
    • Dosatore distributore M.M.909
      Dosatore distributore M.M.909 – Peristaltiche
      • Sistema di distribuzione: 3 pompe peristaltiche, con una uscita per pilotaggio di una pompa esterna
      • Comandi: schermo tattile
      • Alimentazione elettrica: 220 V monofase – 50 Hz
      • Comunicazione dosatore-macchina: un ingresso 24 V per asservimento macchina

       Designazioni
      Qtà Dim. Codice
      Dosatore distributore M.M.909 versione ADATTABILE con Start/Stop manuale 1 3 flaconi vetro 500 cc 08 03799 00
      Agitatore 1 Per flacone vetro 500 cc 08 02816 00
    • Dosatore distributore M.M.909 HV
      Dosatore distributore M.M.909 HV – Peristaltiche
      • Sistema di distribuzione: 2 pompe peristaltiche standard, 1 pompa ad alta portata per liquidi ad alta viscosità e un’uscita per il pilotaggio di una pompa esterna.
      • Comandi : schermo tattile
      • Alimentazione elettrica: 220 V monofase – 50 Hz
      • Comunicazione dosatore-macchina: un ingresso 24 V per asservimento macchina

       Designazioni
      Qtà Dim. Codice
      Dosatore distributore M.M.909 HV 1 3 flaconi vetro 500 cc 08 00799 100
      Agitatore 1 Per flacone vetro 500 cc 08 02816 00
    • Mobile supporto lam plan
      Mobile supporto
      10 M8400 00

      Altezza: 73 cm
      1 porta
      2 ripiani

    • mesureo lam plan
      MESUREO: misura dell’asportazione di materiale
      10 84003 00

      Un sistema che consente la produzione di superfici piane a meno di un micron, combinata con un parallelismo di alta qualità tra la superficie lappata e un riferimento.

      Il MESUREO è costituito da un disco di pressione perfettamente piatto, in grado di traslare su un asse verticale che viene appoggiato sulla faccia opposta alla superficie da lappare.

      La guida di questa piastra di supporto è affidata a una boccola a sfera di alta precisione. Pertanto, alla fine del ciclo di lappatura, i pezzi contenuti in questo utensile avranno un parallelismo inferiore a 5 micron. La superficie del cuscinetto è rivestita in ceramica, garantendo una lunga durata di questa superficie di riferimento senza il rischio di inquinamento da metalli.

      Infine, questa attrezzatura è dotata di una sonda wireless, che consente di visualizzare l’asportazione di materiale in tempo reale su un PC, posizionato vicino alla macchina lappatrice a cui sarà associato questo gruppo. È possibile impostare la dimensione target da raggiungere. Grazie a uno schema di colori molto intuitivo, l’operatore può vedere rapidamente sul monitor del computer se i pezzi rientrano nella tolleranza di spessore definita dalle vostre specifiche.

    • Anelli di autolappatura
      Anello di autolappatura in ghisa 15″ (Ø 381 mm)

      Ghise specifiche di alta qualità selezionate a nostra cura per risultati ottimali e durevoli. Adattabili su tutte le macchine levigatrici, indipendentemente dalla marca e dalla taglia.
      Disponibili su stock o realizzati su richiesta.



      Ø mm Qtà Codice
      Est. Int.
      178 140 1 U178 A0381
    • Anelli di autolappatura in ceramica
      Anello di autolappatura in ceramica SPYLAP® 15″ (Ø 381 mm)

      Prevenite i problemi di deformazione meccanica. Gli anelli in ceramica permettono di preservare la planarità dei dischi, di controllare il loro riscaldamento, limitando l’inquinamento grazie all’assenza di grafite.

      Il sensore SPYLAP® permette all’utilizzatore di prevenire visivamente una deformazione meccanica troppo importante del supporto di lappatura (o di lucidatura) e dei pezzi da lappare SPYLAP® capta in permanenza la temperatura del supporto e passa dal nero al rosso a una temperatura precisa predefinita.



      Ø mm Qtà Codice
      Est. Int.
      182 140 1 08 83562 10
    • Anelli in plastica
      Anello in plastica 15″ (Ø 381 mm)
      Ø mm Qtà Codice
      Est. Int.
      182 140 1 08 83512 00
    Immagini non contrattuali
