Lappatrice/lucidatrice per produzione intensiva di pezzi: Ø da 20 a 450 mm.
Manutenzione di pezzi di grandi dimension
• Versione E: Lappatrice Ø 1000 mm senza sistema di pressione.
• Version S: con sistema di pressione pneumatica integrato.
• Versione SR: con sistema di pressione pneumatica installato su un braccio motorizzato mobile a 180°.
• Punti di ancoraggio sistemi di dosaggio
• Telaio rigido e stabile
• Piastra di montaggio per il sistema di pressione pneumatica
• Bracci regolabili in altezza
• Punti di ancoraggio per AUTOPLAN®
• Sottopiatto supportato da un cuscinetto a sfera
Controllate le vostre operazioni di lappatura e lucidatura creando ricette e aggiornando l’interfaccia di programmazione della macchina e delle periferiche.
SMART LAPPING
Programmazione intuitiva a più fasi, con la possibilità di memorizzare fino a 45 programmi a 5 fasi.
M.M.9120
SERIE PREMIUM, versione E, S e SR
Quando si tratta di lappatura, i carichi pesanti e l’uso intensivo richiedono attrezzature appositamente adattate e resistenti. Questo è ciò che offre la gamma LAM PLAN di macchine di medio e grande diametro.
-
Ø disco1200 mm
-
VelocitàDa 30 a 90 giri/minuto
-
Ø int. anelli480 mm
-
Peso (E, S e SR)1000/1200/1400 kg

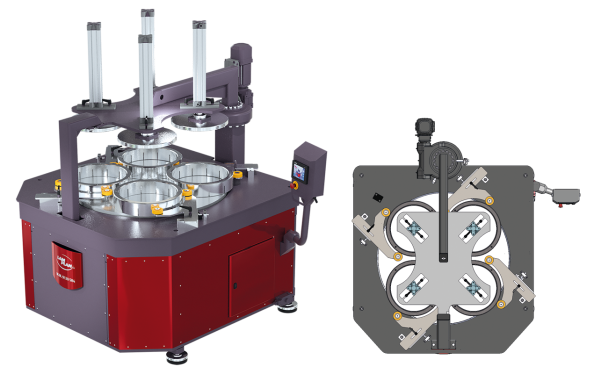

La nostra lappatrice Ø 1200 mm si basa su 2 telai specifici.
Il primo è dedicato alle versioni a 3 anelli, M.M.9120 E senza pressione pneumatica e M.M.9120 S con sistema di pressione pneumatica a 3 cilindri su staffa fissa.
Il secondo telaio è dedicato alla versione M.M.9120 S4 a 4 anelli di produzione intensiva, dotata di un braccio fisso rinforzato.
Entrambe le versioni possono essere fornite anche con braccio rotante motorizzato: modelli M.M.9120 SR e M.M.9120 SR4.
M.M.9120 versione S4 e SR4
Per le applicazioni di produzione intensiva, offriamo una versione a 4 anelli della nostra macchina da Ø 1.200 mm.
La M.M.9120 S4 è dotata di un sistema di pressione pneumatica a 4 cilindri. Il braccio rotante SR4 è disponibile come opzione.
Specifiche tecniche e attrezzature
Opzioni e accessori per M.M.9120 E, S, SR, S4 e SR4
Scarica
Plug & play
Che sia elettrica o pneumatica, la connettività delle macchine è stata progettata per accogliere in modo semplice gli accessori di supporto alla produzione. Collegando un’apparecchiatura, questa viene immediatamente riconosciuta dal sistema di controllo della macchina.
Controllo e programmazione
Controllate le vostre operazioni di lappatura e lucidatura creando ricette e aggiornando l’interfaccia di programmazione della macchina e delle periferiche.
Modem integrato
Tutte le macchine della serie M.M.9000 PREMIUM sono dotate di serie di un modem integrato per la manutenzione remota del PLC. Sono compatibili con i dosatori dedicati LAM PLAN e possono essere dotati di un sensore di livello per abrasivi e lubrificanti opzionale. I dati di produzione possono essere raccolti tramite l’interfaccia USB. Le ricette possono essere importate/esportate in formato CSV. Le ricette possono essere modificate tramite Excel prima di essere reimportate sulla macchina.
Progettazione meccanica
L’integrazione di una soluzione di lappatura LAM PLAN va oltre quanto offerto dalle
apparecchiature convenzionali presenti sul mercato. Progettiamo macchine pronte a sopportare le sollecitazioni più elevate.
Schede tecniche M.M.9120
M.M.9120 versione E | M.M.9120 versione S e SR | M.M.9120 versione S4 e SR4 |
|
|---|---|---|---|
|
|
|
| |
|
1200 mm |
1200 mm |
1200 mm | |
|
480 mm |
480 mm |
432 mm | |
|
1 pezzo Ø 350 mm fino a 225 pezzi Ø 10 mm
|
1 pezzo Ø 350 mm fino a 225 pezzi Ø 10 mm
|
1 pezzo Ø 350 mm fino a 225 pezzi Ø 10 mm
| |
|
3
|
3
|
3
| |
|
400 V – 50 Hz – 3 fasi + terra + neutro
|
400 V – 50 Hz – 3 fasi + terra + neutro
|
400 V – 50 Hz – 3 fasi + terra + neutro
| |
|
7,5 kW |
7,5 kW |
7,5 kW | |
|
Touch screen da 7 pollici
|
Touch screen da 7 pollici
|
Touch screen da 7 pollici
| |
|
Da 30 a 90 giri/minuto
|
Da 30 a 90 giri/minuto
|
Da 30 a 90 giri/minuto
| |
|
–
|
3 cilindri pneumatici regolabili a doppio effetto
|
3 cilindri pneumatici regolabili a doppio effetto
| |
|
–
|
Da 150 a 2500 N
|
Da 150 a 2500 N
| |
|
–
|
Fisso (versione S) o motorizzato (versione SR)
|
Fissa (versione S4) o motorizzata (versione SR4) | |
|
2100 x 1840 x 1500 mm
|
2100 x 1840 x 2300 mm
|
2100 x 1840 x 2300 mm
| |
|
1000 kg
|
1200 kg
|
1400 kg
| |
|
Opzionale – vedi tabella
|
Opzionale – vedi tabella
|
Opzionale – vedi tabella
| |
|
10 9120E 00
|
10 9120S 00
|
10 9120S 40
|
Sistema AUTOPLAN
Il sistema AUTOPLAN consente di gestire in modo efficiente la planarità e la scanalatura del piatto per creare strutture che ne modifichino le proprietà.
Il principio consiste nel lavorare il piatto mediante la traslazione di un utensile da taglio.
L’AUTOPLAN può essere posizionato e smontato in pochi minuti grazie ai punti di fissaggio dedicati integrati nelle nostre macchine.
Righe micrometriche
Per un controllo rapido e preciso dei piatti di lappatura, con una lettura diretta della misura. Precisione: 1 µm.
La custodia per il trasporto e la conservazione comprende:
- 1 riga in granito, precisione : 0,8 µm
- 1 calibro in alluminio stabilizzato
- 1 comparatore al micron
- 1 manuale di uso e formule di corrispondenza.
Sistema di controllo della temperatura P803
Per controllare la planarità dei piatti, è necessario controllare la temperatura.
L’unità di controllo della temperatura LAM PLAN P803 è reversibile e può anche aumentare la temperatura del piatto prima dell’avvio. Ciò consente di avviare il processo di lappatura nelle migliori condizioni geometriche, indipendentemente dall’ambiente di lavoro.
Il regolatore P803 è stato progettato per mantenere la temperatura tra due valori ed
è un’unità indipendente con una propria interfaccia di controllo.
Dispensatori dosatori miscelatori dedicati
Dosatori distributori peristaltici e venturi 709, 710 e 719
Questa serie di dosatori viene montata sulle lappatrici LAM PLAN. Sono controllati dall’interfaccia della macchina e sono completamente integrati nei cicli di programmazione. I diversi modelli possono erogare tutti i tipi di prodotto.
Distributori miscelatori peristaltici e vortex 8017, 8003 e 8007
Questi sistemi di dosaggio sono adatti a qualsiasi tipo di abrasivo immerso in un liquido.
Risolvono il problema della sedimentazione e garantiscono risultati regolari e ripetibili.
M.M.9400
M.M.2380
