Dosatori, distributori, miscelatori e ugelli

AQUA LAM^®, liquido diamantato e M.M. per la gamma di lappatrici e lucidatrici LAM PLAN

doseurs, distributeurs, mélangeurs et buses

Dosaggio automatizzato

Il dosaggio automatizzato assicura una distribuzione precisa e uniforme del prodotto. Questa è la soluzione per il controllo del film abrasivo e della lubrificazione. Le prestazioni di rimozione del materiale e il controllo della temperatura dipendono direttamente dalla qualità e dalla consistenza del film abrasivo.

Le diverse impostazioni, gli intervalli di distribuzione, i tempi di erogazione e il posizionamento degli ugelli garantiscono risultati di lucidatura uniformi e riproducibili e un risparmio sui materiali di consumo.

Una soluzione di dosaggio per ogni prodotto e ogni applicazione.
Il sistema Venturi è riservato ai prodotti a bassa viscosità e ad alta velocità di sedimentazione, come alcune basi oleose. Il sistema peristaltico è più versatile e ha il vantaggio di non generare nebbia. I dosatori di grande capacità della serie 8000 si basano su sistemi di pompe vortex per i modelli 8003 e 8007 e di pompe peristaltiche ad alta portata per il modello 8017. Questi diversi modelli sono adatti alle grandi distribuzioni di prodotto generalmente richieste dalle applicazioni di produzione. Sono riservati principalmente agli abrasivi della famiglia SiC, che hanno una forte tendenza a depositarsi.

Dosatori specifici per le macchine LAM PLAN

Questa serie di dosatori viene montata sulle lappatrici LAM PLAN. Sono controllati dall’interfaccia della macchina e sono completamente integrati nei cicli di programmazione. I diversi modelli possono erogare tutti i tipi di prodotto. La gamma di ugelli disponibile copre tutti i diametri delle macchine LAM PLAN.

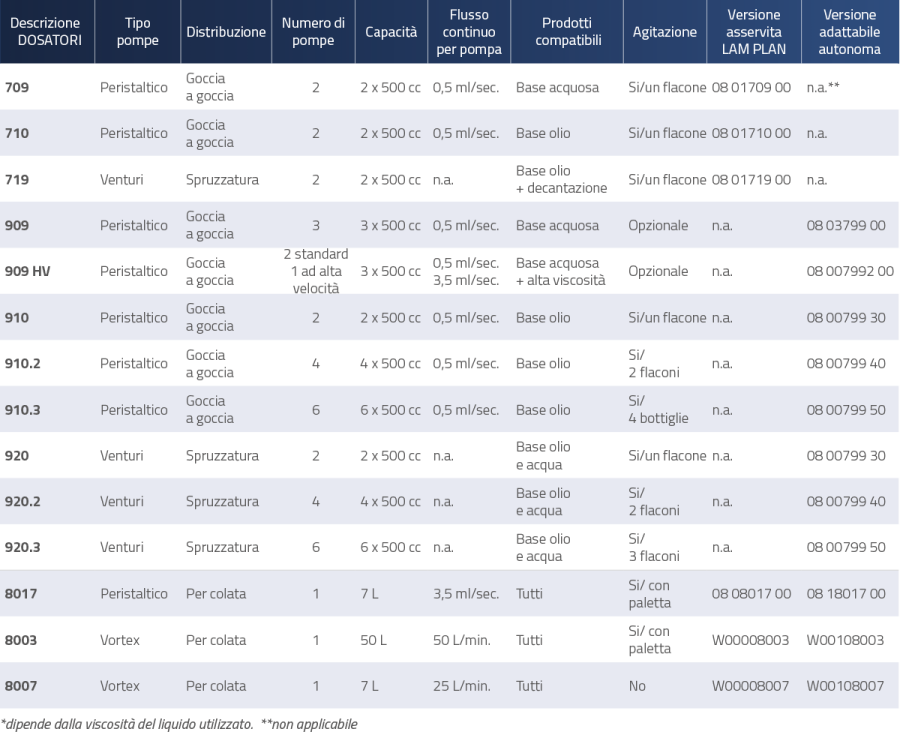

Raccomandazioni per prodotti/macchine/dosatori/ugelli, vedi tabelle in fondo alla pagina.

Raccomandazioni

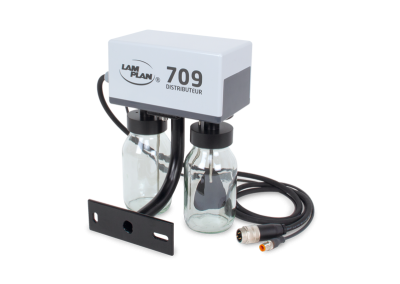

Dosatore distributore 709 per lappatrici lam plan - Peristaltico

Dosatore distributore 709 – Peristaltico

08 01709 00

Modello peristaltico per abrasivi tipo BASE ACQUA.

Capacità: 2 x 500 cc
Pompe: 2
Flusso della pompa: 0,5 ml/sec.
Agitatore: 1
Sistema di distribuzione: Ugelli non inclusi, vedere la tabella delle raccomandazioni per ogni macchina.
Alimentazione: 220V monofase + ingresso di controllo a 24V.

Materiali di consumo per 709

Designazioni	Codice
Tubo in silicone Versitec Ø 5-3 al metro – Base acqua	60 00271 90
Corpo pompa peristaltica modello standard	60 00667 90
Paletta di agitazione per il dosatore	08 00124 90
Opzione sensore di livello per liquidi diamantati/lubrificanti	08 90001 00

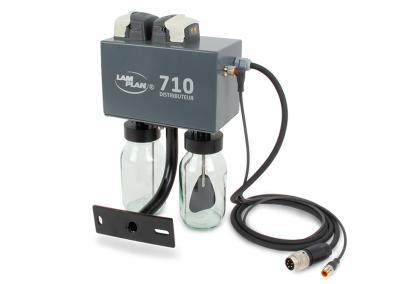

Dosatore distributore 710 – Peristaltico

08 01710 00

Modello peristaltico per abrasivi a base di OLIO e EMULSIONE – Pompe ad alta capacità.

Capacità: 2 x 500 cc
Pompe: 2 – tipo a grande capacità
Flusso della pompa: 3,5 ml/sec.
Agitatore: 1
Sistema di distribuzione: Ugelli non inclusi, vedere la tabella delle raccomandazioni per ogni macchina.
Alimentazione: 220V monofase + ingresso di controllo a 24V.

Materiali di consumo per 710

Designazioni	Codice
Tubo Ø 7-3,2 Giallo per – Base olio – Base emulsione	08 1050 10
Pompa peristaltica per M.M.710	60 01291 90
Paletta di agitazione per il dosatore	08 00124 90
Opzione sensore di livello per liquidi diamantati/lubrificanti	08 90001 00

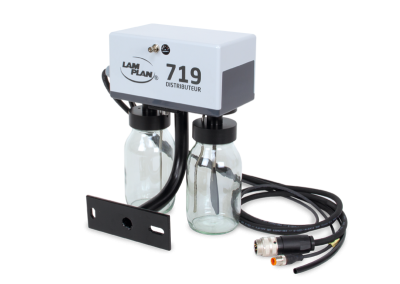

Dosatore distributore venturi 719 per lucidatrici lam plan

Dosatore distributore 719 – Venturi

08 01719 00

Modello Venturi per abrasivi a base di OLIO e EMULSIONE con tendenza a depositarsi.

Capacità: 2 x 500 cc
Pompe: 2
Flusso della pompa: n.d.
Agitatore: 1
Sistema di distribuzione: Ugelli non inclusi, vedere la tabella delle raccomandazioni per ogni macchina.
Alimentazione: 220V monofase + ingresso di controllo a 24V.

Materiali di consumo per 719

Caratteristiche tecniche	Codice
Tubo flessibile crystal Ø 6-3 (venturi) al metro – Base olio e acqua	60 00270 90
Paletta di agitazione per il dosatore	08 00124 90
Sensore di livello per liquidi diamantati/lubrificanti	08 90001 00

Dosatori autonomi compatti

I dosatori autonomi compatti 909 e 909HV consentono di dotare facilmente le macchine di piccola capacità di un sistema di erogazione ad alte prestazioni. Le loro dimensioni compatte li rendono ideali per il retrofit delle apparecchiature. Sono progettati per l’erogazione di abrasivi a base acqua a bassa decantazione.

La possibilità di collegare uno o 2 agitatori (opzionale) amplia la gamma di utilizzo di questi dispositivi.

Consigliato per macchine con Ø da 380 a 700 mm.

Raccomandazioni per prodotti/macchine/dosatori/ugelli, vedi tabelle in fondo alla pagina.

Raccomandazioni

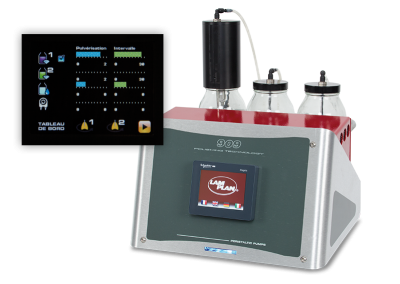

Dosatore distributore 909 per lappatrici – Peristaltico

Dosatore distributore 909 – Peristaltico

08 03799 00

Modello per abrasivi a BASE ACQUOSA.

Capacità: 3 x 500 cc
Pompe: 3 valvole peristaltiche standard
Flusso della pompa: 0,5 ml/sec.
Funzione di spurgo: si, invertendo il flusso
Sistema di distribuzione: Ugelli non inclusi, vedere la tabella delle raccomandazioni per ogni macchina.
Alimentazione: 220V monofase – 50 Hz
Comunicazione dosatore-macchina: 1 Ingresso 24 V per il controllo della macchina.
Agitatore: 2 (facoltativo).

Materiali di consumo per 909

Caratteristiche tecniche	Codice
Tubo in silicone Versitec Ø 5-3 al metro – Base acqua	60 00271 90
Tubo in silicone Versitec Ø 7-4 al metro	60 00272 90
Corpo pompa peristaltica modello standard	60 00667 90
Paletta di agitazione per il dosatore	08 00124 90
Opzione agitatore per bottiglia di vetro da 500 cc	08 02816 00

Dosatore distributore 909HV per lappatrici – Peristaltico

Dosatore distributore 909 HV – Peristaltico

08 00799200

Modello dotato di 2 pompe standard e una pompa ad alta portata consigliata per liquidi abrasivi ad alta viscosità, può essere utilizzato per piccole quantità di abrasivo SiC.

Capacità: 3 x 500 cc
Pompe: 2 valvole peristaltiche standard / 1 valvola peristaltica ad alta portata per liquidi ad alta viscosità.
Flusso della pompa: 0,5 ml/sec. / 3,5 ml/sec.
Funzione di spurgo: si, invertendo il flusso
Sistema di distribuzione: Ugelli non inclusi, vedere la tabella delle raccomandazioni per ogni macchina.
Alimentazione: 220V monofase – 50 Hz
Comunicazione dosatore-macchina: 1 Ingresso 24 V per il controllo della macchina.
Agitatore: 2 (facoltativo).

Materiali di consumo per 909 HV

Caratteristiche tecniche	Codice
Tubo in silicone Versitec Ø 5-3 al metro – Base acqua	60 00271 90
Tubo in silicone Versitec Ø 7-4 al metro	60 00272 90
Corpo pompa peristaltica HV	60 00893 90
Paletta di agitazione per il dosatore	08 00124 90
Opzione agitatore per bottiglia di vetro da 500 cc	08 02816 00

Dosatori automatici modulati autonomi

Con i dosatori peristaltici TIPO 910 per gli abrasivi diamantati a base olio a bassa sedimentazione e i dosatori venturi TIPO 920 per gli abrasivi diamantati a base olio e acqua ad alta sedimentazione, è possibile dotare tutti i tipi di macchine di un sistema di dosaggio autonomo, modulare e programmabile.

L’unità di controllo separata consente di adattare il posizionamento dei moduli alla configurazione della macchina.

Raccomandazioni per prodotti/macchine/dosatori/ugelli, vedi tabelle in fondo alla pagina.

Raccomandazioni

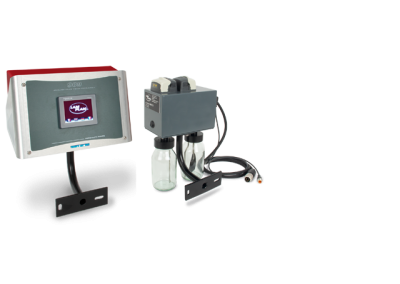

Dosatore automatico modulato autonomo Serie 910 - Peristaltico

Dosatore distributore Serie 910 – Peristaltico

08 MM910A 00

Modelli per abrasivi a BASE DI OLIO a bassa sedimentazione.

Per macchine da Ø 380 a 700 mm

Capacità: 2 x 500 cc
Pompe: 2 – tipo a grande capacità
Agitatore: 1
Funzione di spurgo: no
Alimentazione: 220V monofase – 50 Hz
Comunicazione dosatore-macchina: 1 Ingresso 24 V per il controllo della macchina
Sistema di distribuzione: ugelli non inclusi, vedere la tabella delle raccomandazioni per ogni macchina.

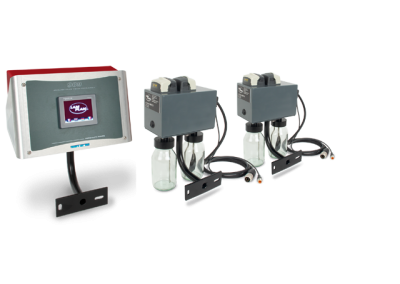

Dosatore automatico modulato peristaltico 910.2

Dosatore distributore Serie 910.2 – Peristaltico

08 MM910A 20

Modelli per abrasivi a BASE DI OLIO a bassa sedimentazione.

Per macchine da Ø 762 a 1000 mm

Capacità: 4 x 500 cc
Pompe: 4 – tipo a grande capacità
Agitatore: 2
Funzione di spurgo: no
Alimentazione: 220V monofase – 50 Hz
Comunicazione dosatore-macchina: 1 Ingresso 24 V per il controllo della macchina
Sistema di distribuzione: ugelli non inclusi, vedere la tabella delle raccomandazioni per ogni macchina.

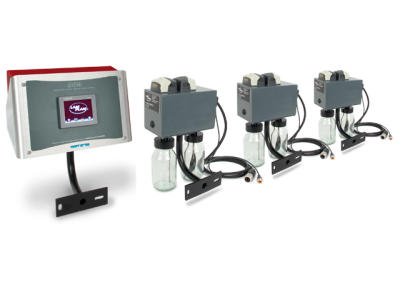

Dosatore automatico modulato peristaltico 910.3

Dosatore distributore Serie 910.3 – Peristaltico

08 MM910A 30

Modelli per abrasivi a BASE DI OLIO a bassa sedimentazione.

Per macchine da ø 1200 a 1500 mm

Capacità: 6 x 500 cc
Pompe: 6 – tipo a grande capacità
Agitatore: 3
Funzione di spurgo: no
Alimentazione: 220V monofase – 50 Hz
Comunicazione dosatore-macchina: 1 Ingresso 24 V per il controllo della macchina
Sistema di distribuzione: ugelli non inclusi, vedere la tabella delle raccomandazioni per ogni macchina.

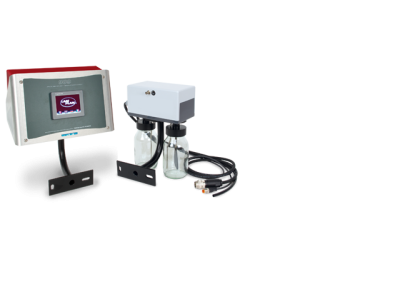

Dosatore automatico modulato autonomo Serie 920 - Venturi

Dosatore distributore Serie 920 – Venturi

08 MM920A 00

Modelli per abrasivi ad alta sedimentazione a BASE OLIO e a BASE ACQUA.

Per macchine da Ø 380 a 700 mm

Capacità: 2 x 500 cc
Pompe: 2
Agitatore: 1
Funzione di spurgo: si
Alimentazione: 220V monofase – 50 Hz
Comunicazione dosatore-macchina: 1 Ingresso 24 V per il controllo della macchina
Sistema di distribuzione: ugelli non inclusi, vedere la tabella delle raccomandazioni per ogni macchina.

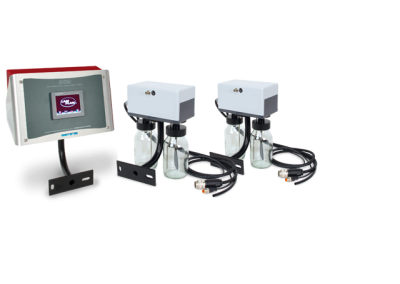

Dosatore automatico modulato autonomo Serie 920.2 - Venturi

Dosatore distributore Serie 920.2 – Venturi

08 MM920A 20

Modelli per abrasivi ad alta sedimentazione a BASE OLIO e a BASE ACQUA.

Per macchine da Ø 762 a 1000 mm

Capacità: 4 x 500 cc
Pompe: 4
Agitatore: 2
Funzione di spurgo: si
Alimentazione: 220V monofase – 50 Hz
Comunicazione dosatore-macchina: 1 Ingresso 24 V per il controllo della macchina
Sistema di distribuzione: ugelli non inclusi, vedere la tabella delle raccomandazioni per ogni macchina.

Dosatore automatico modulato venturi 920.3 lam plan

Dosatore distributore Serie 920.3 – Venturi

08 MM920A 30

Modelli per abrasivi ad alta sedimentazione a BASE OLIO e a BASE ACQUA.

Per macchine da ø 1200 a 1500 mm

Capacità: 6 x 500 cc
Pompe: 6
Agitatore: 3
Funzione di spurgo: si
Alimentazione: 220V monofase – 50 Hz
Comunicazione dosatore-macchina: 1 Ingresso 24 V per il controllo della macchina
Sistema di distribuzione: ugelli non inclusi, vedere la tabella delle raccomandazioni per ogni macchina.

Dosatori Miscelatori

Questi sistemi di dosaggio sono adatti a qualsiasi tipo di abrasivo immerso in un liquido. Risolvono il problema della sedimentazione e garantiscono risultati regolari e ripetibili.

Contattateci se desiderate collegare l’unità di dosaggio/miscelazione alla vostra lappatrice.

Raccomandazioni per prodotti/macchine/dosatori/ugelli, vedi tabelle in fondo alla pagina.

Raccomandazioni

Dosatore miscelatore 8003

Modello per TUTTI I TIPI DI ABRASIVI erogati in grandi quantità.
Controllato dall’interfaccia della macchina o da un sequenziatore integrato per la versione autonoma.

Capacità: Capacità di 50 litri con valvola di scarico
Pompe: 1 tipo vortex
Flusso della pompa: 50 litri/minuto
Agitatore: Si – miscelatore a pale a velocità variabile
Funzione di spurgo: si
Sistema di distribuzione: Uscita regolabile a 3 vie. Elettrovalvola a 3 vie
Dimensioni: H 870 mm X base Ø 600 mm
Alimentazione: 220V monofase – 50 Hz
Comunicazione dosatore-macchina: 1 Ingresso 24 V per il controllo della macchina.

Caratteristiche tecniche	Qtà	Capacità	Codice
8003 versione asservita per macchina LAM PLAN	1	50 litri	W000 08003
8003 versione autonoma	1	50 litri	W001 08003
Option système d’alerte niveau d’abrasif bas dédié aux machines série 9000	1	–	08 90002 00

Sistema di segnalazione di livello basso di abrasivo per macchine della serie 9000.

Dosatore miscelatore 8007

Modello per TUTTI I TIPI DI ABRASIVI erogati in grandi quantità.
Controllato dall’interfaccia della macchina o da un sequenziatore integrato per la versione autonoma.

Capacità: Volume utile del serbatoio 7 litri
Pompe: 1 tipo vortex
Flusso della pompa: 25 litri/minuto
Agitatore: no
Sistema di distribuzione: Uscita regolabile a 3 vie. Elettrovalvola a 3 vie
Dimensioni: H 420 mm X base Ø 250 mm
Alimentazione: 220V monofase – 50 Hz
Comunicazione dosatore-macchina: 1 Ingresso 24 V per il controllo della macchina.

Caratteristiche tecniche	Qtà	Capacità	Codice
8007 versione asservita per macchina LAM PLAN	1	7 litri	W000 08007
8007 versione autonoma	1	7 litri	W001 08007

Sistema di segnalazione di livello basso di abrasivo per macchine della serie 9000.

Dosatore miscelatore 8017

Modello per TUTTI I TIPI DI ABRASIVI.
Controllato dall’interfaccia della macchina o da un sequenziatore integrato per la versione autonoma.

Capacità: Volume utile del serbatoio 7 litri
Pompe: 1 peristaltico
Flusso della pompa: 3,5 ml/sec.
Agitatore: si – miscelatore a pale
Sistema di distribuzione: ugello 813 su supporto mobile venduto separatamente
Dimensioni: H 430 mm X base Ø 250 mm
Alimentazione: 220V monofase – 50 Hz
Comunicazione dosatore-macchina: 1 Ingresso 24 V per il controllo della macchina.

Caratteristiche tecniche	Qtà	Capacità	Codice
8017 versione asservita per macchina LAM PLAN	1	7 litri	08 08017 00
8017 versione autonoma	1	7 litri	08 18017 00

Materiali di consumo per 8017

Caratteristiche tecniche	Codice
Corpo pompa peristaltica HV – Base acqua	60 00893 90
Tubo in silicone Versitec Ø 7-4 al metro	60 00272 90

Ugelli per dosatori

Raccomandazioni per prodotti/macchine/dosatori/ugelli, vedi tabelle in fondo alla pagina.

Raccomandazioni

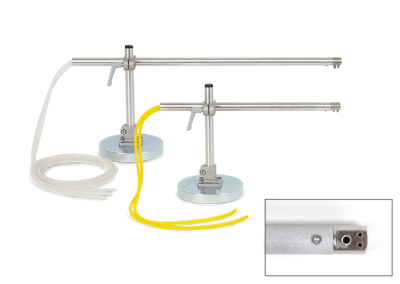

Ugelli 811 per dosatori peristaltici

Descrizione	Lappatrice	Prodotto	Codice
811	Ø 381 a 700 mm	Base acquosa	08 00811 00
811 L	Ø 910 a 1500 mm	Base acquosa	08 00811 10
811 H	Ø 381 a 700 mm	Basi di olio e di emulsione	08 00811 40
811 LH	Ø 910 a 1500 mm	Basi di olio e di emulsione	08 00811 20

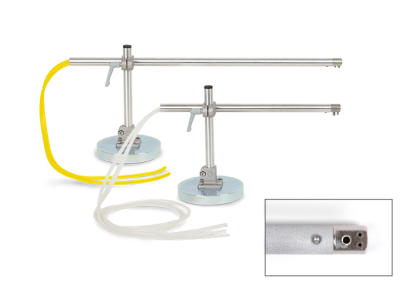

Ugelli 813 per dosatori peristaltici

Descrizione	Lappatrice	Prodotto	Codice
813	Ø 381 a 700 mm	Base acquosa	08 00813 00
813 L	Ø 910 a 1500 mm	Base acquosa	08 00813 10
813 H	Ø 381 a 700 mm	Basi di olio e di emulsione	08 00813 20
813 LH	Ø 910 a 1500 mm	Basi di olio e di emulsione	08 00813 40

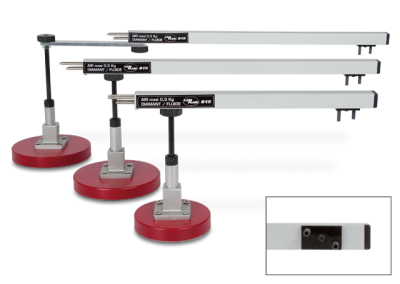

Ugelli 815 per dosatori Venturi

Descrizione	Lappatrice	Prodotto	Codice
815	Ø 381 a 700 mm	Tutte le basi	08 00815 20
815 L	Ø 910 a 1500 mm	Tutte le basi	08 00815 40
815 XL	Ø 1200 a 1500 mm	Tutte le basi	08 00815 60
