m.m.9400 logo

avec PE128

Rodeuse/polisseuse pour prépolissage et mise à l’épaisseur

mm9400 avec pe128
PRÉSENTATION

M.M.9400 avec PE128

La rodeuse LAM PLAN M.M.9400 associée au montage PE128 est l’équipement idéal pour réaliser des faces de référence ou pour effectuer des mises à l’épaisseur précises.

  • Ø plateau
    381 mm (400 mm en option)
  • Vitesse de rotation plateau
    de 20 à 120 tr/min.
  • Ø intérieur des anneaux
    140 mm
  • Poids
    75 kg

Pour cette nouvelle version issue de notre « best seller » M.M.8400, nous avons cherché à conserver l’essence de cette rodeuse/polisseuse de table en lui apportant de nombreuses améliorations de fond.

La M.M.9400 est une solution pour intégrer à votre atelier un moyen de terminaison de surfaces planes à un prix contenu.
Le faible encombrement et l’ergonomie des commandes sont toujours au rendez-vous, mais la machine est devenue plus rigide et encore plus polyvalente. Elle est prévue pour recevoir de nombreux accessoires qui permettront d’adapter votre équipement à vos besoins. Contrôle intégré des doseurs LAM PLAN, la mémorisation de recettes et l’entraînement motorisé sont quelques exemples de ses possibilités.

Polyvalence

Pouvant être équipée de plateaux FONTE, DIALAM®, NEW LAM® M’M’ ou FAS®, la M.M.9400 vous permettra d’atteindre tous les types d’états de surfaces définis par votre cahier des charges (ex. : rodage, mise à l’épaisseur, doucissage, polissage…). Elle est également parfaitement adaptée à vos besoins de maintenance sur toutes pièces d’étanchéité (ex. : rodage de clapets, de soupapes de sécurité ou de petites garnitures mécaniques).

VIDÉO ET PHOTOS

Design et technologie de pointe

mm9400 et pe128
Rodeuse polisseuse M.M.9400 associée au montage PE128
mm9400 avec pe128
Rodeuse polisseuse M.M.9400 associée au montage PE128
mm9400 avec pe128
Ensemble complet PE128, porte-échantillons de précision pour lames minces
    Visuels non contractuels
    EN DÉTAILS

    Caractéristiques techniques et équipements

    Nouvelle configuration et améliorations

    • Châssis mécano-soudé en tube acier plus rigide, cuve en inox
    • Ergonomie améliorée au niveau des commandes (meilleure visibilité de l’écran en position de travail)
    • Ecran tactile 4,3’’
    • Import / export des programmes sur clé USB
    • Multiples points de fixations pour accessoires, type : doseurs, potence, etc.
    • Mémoire de 30 recettes
    • Arrivée d’eau mobile pilotée par électrovanne
    • Connectivité améliorée, possibilité de piloter 3 doseurs, possibilité de télémaintenance.

    Téléchargements

    Fiche technique M.M.9400

    Ø plateau
    381 mm (Ø 400 mm en option)
    Ø intérieur anneaux
    140 mm
    Capacité par anneau
    1 pièce Ø130 mm ou 170 pièces Ø 5 mm
    Nombre d’anneaux
    3
    Alimentation électrique
    230 V monophasé
    Puissance du moteur
    0.75 kW
    Contrôle
    Par écran tactile 4,3″
    Vitesse de rotation plateau
    De 20 à 120 tr/min
    Dimensions L x P x H
    625 x 720 x 365 mm
    Poids
    75 kg
    Système de distribution abrasif
    En option
    Référence
    10 09400 00
    ACCESSOIRES ET OPTIONS

    Les accessoires disponibles

    Doseur distributeur type 709
    08 01709 00

    Modèle péristaltique dédié aux machines LAM PLAN.

    • Capacité : 2 x 500 cc dont 1 avec agitateur
    • Alimentation électrique : 220V monophasé + entrée 24 V pour commande
    • Débit pompe : 0,5 ml/seconde
    • Système de distribution : buses non comprises
    Doseur distributeur type 710
    08 01710 00

    Modèle péristaltique dédié aux machines LAM PLAN, préconisé pour les produits base huile.

    • Capacité : 2 x 500 cc dont 1 avec agitateur
    • Alimentation électrique : 220V monophasé + entrée 24 V pour commande
    • Débit pompe : 0,5 ml/seconde
    • Système de distribution : buses non comprises
    Doseur distributeur type 719
    08 01719 00

    Modèle venturi dédié aux machines LAM PLAN.

    • Capacité : 2 x 500 cc dont 1 avec agitateur
    • Alimentation électrique : 220V monophasé + entrée 24 V pour commande
    • Débit pompe : n.a.
    • Système de distribution : buses non comprises
    Doseur distributeur M.M.909 – Péristaltique
    • Système de distribution : 3 pompes péristaltiques standards avec une sortie pour pilotage d’une pompe externe
    • Commandes : Écran tactile
    • Alimentation électrique : 220 V monophasé – 50 Hz
    • Communication doseur-machine : 1 entrée 24 V pour asservissement machine

     Désignation
    Qté Dim. Réf.
    Doseur distributeur M.M.909 version ADAPTABLE avec marche/arrêt manuelle 1 Avec 3 flacons verre 500 cc 08 03799 00
    Agitateur 1 Pour flacon verre 500 cc 08 02816 00
    Doseur distributeur M.M.909 HV – Péristaltique
    • Système de distribution : 2 pompes péristaltiques standards, 1 pompe gros débit pour liquide à viscosité élevée et une sortie pour pilotage d’une pompe externe
    • Commandes : Écran tactile
    • Alimentation électrique : 220 V monophasé – 50 Hz
    • Communication doseur-machine : 1 entrée 24 V pour asservissement machine.

     Désignation
    Qté Dim. Réf.
    Doseur distributeur M.M.909 HV 1 Avec 3 flacons verre 500 cc 08 00799 100
    Agitateur 1 Pour flacon verre 500 cc 08 02816 00
    Meuble support
    10 M8400 00

    Hauteur : 73 cm
    1 porte
    2 tablettes

    MESUREO : mesure d’enlèvement de matière
    10 84003 00

    Système permettant l’obtention de surfaces planes à moins d’un micron, combinée à un parallélisme de qualité entre la face rodée et une référence.

    Cet appareil est constitué d’un disque de pression, parfaitement plan, capable de translater sur un axe vertical. Il vient donc réaliser un appui sur la face opposée à la surface à roder.

    Le guidage de ce plateau d’appui est réalisé par une douille à billes de haute précision. Ainsi, à l’issue du cycle de rodage, les pièces contenues par cet outillage auront un parallélisme inférieur à 5 microns. Le plan d’appui est revêtu de céramique, assurant une longue durée de vie à cette surface de référence sans risque de pollution métallique.

    Enfin, cet outillage est équipé d’un palpeur sans fil, permettant de visualiser l’enlèvement de matière en temps réel sur un pc, placé à proximité de la machine à roder à laquelle ce montage sera associé. La cote cible à atteindre peut être paramétrée. Par un jeu de couleur très intuitif, l’opérateur peut donc visualiser rapidement sur le moniteur de son ordinateur si les pièces sont dans la tolérance d’épaisseur définie par votre cahier des charges.

    Anneaux d’autorodage fonte 15″ (Ø 381 mm)

    Des fontes spécifiques de haute qualité sélectionnées par nos soins pour des résultats optimums et durables. Adaptables sur toutes les machines à roder, quelles qu’en soient la marque et la taille. Disponibles sur stock ou réalisés à la demande.



    Ø en mm Qté Réf.
    Ext. Int.
    178 140 1 U178 A0381

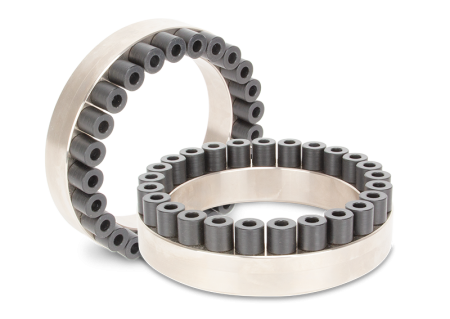

    Anneaux d’autorodage céramique SPYLAP® 15″ (Ø 381 mm)

    Prévenez les problèmes de déformation mécanique. Les anneaux céramique vous permettent de préserver la planéité des plateaux, de maîtriser leur échauffement, tout en limitant la pollution grâce à l’absence de graphite.

    Le détecteur SPYLAP® permet à l’utilisateur de prévenir visuellement une déformation mécanique trop importante du support de rodage (ou de polissage) et des pièces à roder. Le SPYLAP® capte en permanence la température du support et il passe du noir au rouge à une température précise prédéfinie.



    Ø en mm Qté Réf.
    Ext. Int.
    182 140 1 08 83562 10
    Anneaux plastique 15″ (Ø 381 mm)
    Ø en mm Qté Réf.
    Ext. Int.
    182 140 1 08 83512 00
    Visuels non contractuels
