Schleifen und Anpassen der Dicke

M.M.9400 mit PE128
PRÄSENTATION

M.M.9400 mit PE128

Die LAM PLAN M.M.9400 Läppmaschine ist in Verbindung mit dem PE128-Aufsatz die ideale Ausrüstung, um Referenzflächen zu erstellen oder präzise Dickenmessungen durchzuführen. In Verbindung mit den Sic-Schleifmitteln der AQUA LAM®-Reihe, die vom Schruppen bis zum Schleifen reichen, ist dies eine zuverlässige und vielseitige Lösung für die Präparation Ihrer Mineralproben.

  • Ø Scheibe
    381 mm (Ø 400 mm als Option)
  • Drehzahl
    20 bis 120 U/min.
  • Ø Ihnen der Ringe
    138 mm
  • Gewicht
    75 kg

Bei dieser neuen Version unseres Bestsellers M.M.8400 haben wir versucht, die Essenz dieses Tischtrimmers/Polierers beizubehalten, indem wir eine Reihe von grundlegenden Verbesserungen vorgenommen haben.

Die M.M.9400 ist eine Lösung, um in Ihrer Werkstatt ein Mittel zur Bearbeitung von flachen Oberflächen zu einem günstigen Preis zu integrieren. Die kompakten Abmessungen und die ergonomischen Bedienelemente der Maschine sind erhalten geblieben, aber sie ist noch robuster und vielseitiger geworden.
Sie kann mit einer breiten Palette von Zubehörteilen ausgestattet werden, um Ihre Ausrüstung an Ihre Bedürfnisse anzupassen. Integrierte Steuerung von LAM PLAN-Zuführungen, Rezeptspeicher und motorisierter Antrieb sind nur einige der Möglichkeiten.

Vielseitigkeit

Die M.M.9400 kann mit Gusseisen-, DIALAM®-, NEW LAM® M’M‘ oder FAS® -Platten ausgestattet werden, so dass Sie alle in Ihrem Lastenheft definierten Arten der Oberflächenbearbeitung erzielen können (z.B. Honen, Dickenanpassung, Honen, Polieren usw.). Sie eignet sich auch perfekt für Ihre Wartungsarbeiten an allen Dichtungsteilen (z. B. Läppen von Klappen, Sicherheitsventilen oder kleinen Gleitringdichtungen).

VIDEO UND FOTOS

Modernstes Design und Technik

mm9400 mit pe128
M.M.9400 mit PE128
mm9400 mit pe128
M.M.9400 mit PE128
Das Set besteht aus: • 1 Mikrometermaßstab • 1 Vakuumpumpe • 1 Probenhalter Ø 120 mm.
Das Set besteht aus: 1 Mikrometermaßstab, 1 Vakuumpumpe und 1 Probenhalter Ø 120 mm.
    Nicht vertragsgemäßes Bildmaterial
    DIE DETAILS

    Technische Daten
    und Ausrüstung

    Neue Konfiguration und Verbesserungen

    • Stabileres, geschweißtes Stahlrohrgestell, Edelstahltank,
    • Ergonomisch verbesserte Bedienelemente (bessere Sicht auf den Bildschirm in Arbeitsposition),
    • 4,3′ Touchscreen,
    • Programm-Import/Export auf USB-Stick,
    • Mehrere Befestigungspunkte für Zubehör, wie Dosiergeräte, Ausleger usw,
    • Speicher für 30 Rezepte,- Mobiler Wasserzulauf durch Magnetventil gesteuert,
    • Verbesserte Konnektivität, Möglichkeit zur Steuerung von 3 Dosiergeräten, Fernwartungsmöglichkeit.

    Herunterladen

    Technische Daten M.M.9400

    Ø Scheibe

    381 mm (Ø 400 mm als Option)

    Ø Ihnen der Ringe

    140 mm

    Kapazität je Ring
    1 Teil Ø 130 mm oder 170 Teile Ø 5mm
    Ring Zahl
    3
    Stromversorgung
    230 V einphasig
    Motor – Hauptantrieb

    0.75 kW

    Steuerung

    4,3′ Touchscreen

    Drehzahl

    20 bis 120 U/min

    Abmessung (L x H x T)

    625 x 720 x 365 mm

    Gewicht (ohne Scheibe)

    75 kg

    Verteilsystem des Schleifmittels

    Optional

    Artikelnummer

    10 09400 00

    ZUBEHÖR UND OPTIONEN

    Erhältliches Zubehör

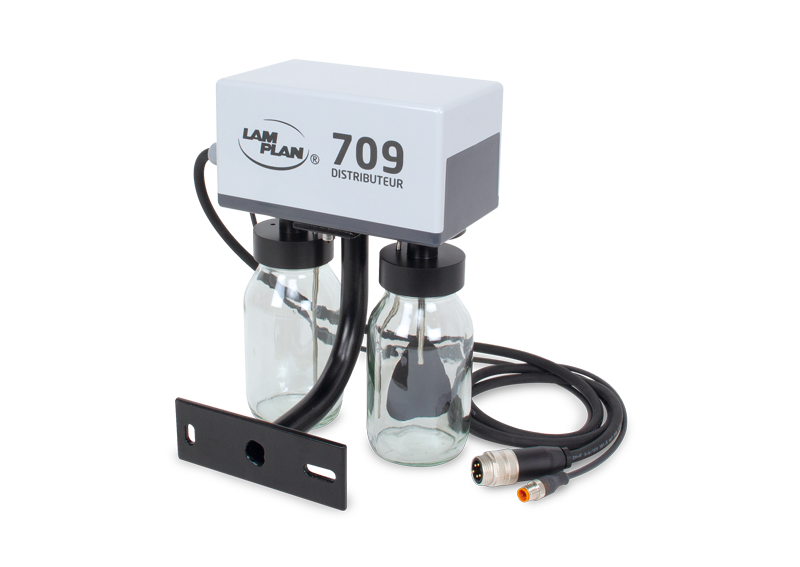

    Dosierspender TYP 709
    08 01709 00

    Peristaltisches Modell speziell für LAM PLAN-Maschinen.

    • Kapazität: 2 x 500 cc davon 1 mit Rührwerk
    • Stromversorgung: 220V einphasig + 24V Eingang für Steuerung
    • Pumpen-Fließgeschwindigkeit: 0,5 ml/sec.
    • Spendersystem: Ohne Düsen, (siehe Empfehlungstabelle)
    Dosierspender TYP 710
    Dosierspender TYP 710
    08 01710 00

    Peristaltisches Modell speziell für LAM PLAN-Maschinen, empfohlen für Produkte auf Öl Basis.

    • Kapazität: 2 x 500 cc davon 1 mit Rührwerk
    • Stromversorgung: 220V einphasig + 24V Eingang für Steuerung
    • Fließgeschwindigkeit: 0,5 ml/sec.
    • Spendersystem: Ohne Düsen, (siehe Empfehlungstabelle)

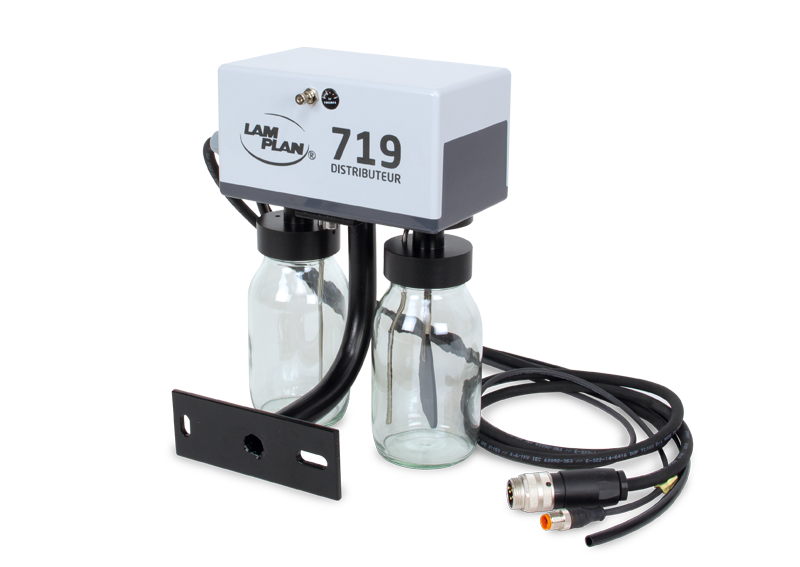

    Dosierspender TYP 719
    08 01719 00

    Venturi-Modell speziell für LAM PLAN-Maschinen.

    • Kapazität: 2 x 500 cc davon 1 mit Rührwerk
    • Stromversorgung: 220V einphasig + 24V Eingang für Steuerung
    • Pumpen-Fließgeschwindigkeit: ungenannt
    • Spendersystem: Ohne Düsen, (siehe Empfehlungstabelle)

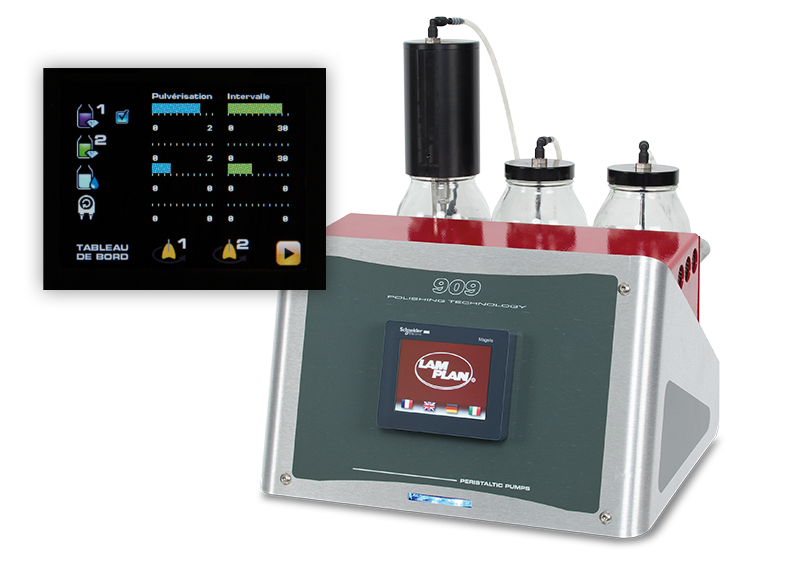

    Peristaltisches Dosiergerät M.M.909
    Peristaltisches Dosiergerät M.M.909
    • Spendersystem: 3 Standard-Peristaltische Pumpen mit einem Ausgang zum Antrieb einer externen Pumpe.
    • Steuerung: Touchscreen
    • Stromversorgung: 220V einphasig – 50 Hz
    • Kommunikation Dosier-Maschine: 1 Eingang 24V für Maschinensteuerung.

     Bezeichnung
    Menge Kapazität ArtikelNr.
    Dosierspender M.M.909
    Anpassbare version
    mit manueller Ein-/Ausschaltung
    1 mit drei 500cc
    Glasflaschen
    08 03799 00
    Rührer für Dosierer 909 1 Für Glasflasche
    500 cc
    08 02816 00
    Peristaltisches Dosiergerät M.M.909 HV
    • Spendersystem: 2 Standard-Peristaltische Pumpen, 1 Pumpe mit großem Durchfluss Abgabesystem für hochviskose Flüssigkeit und ein Auslass zum Antrieb einer externen Pumpe.
    • Steuerung: Touchscreen
    • Stromversorgung: 220V einphasig – 50 Hz
    • Kommunikation Dosier-Maschine: 1 Eingang 24V für Maschinensteuerung.

     Bezeichnung
    Menge Kapazität ArtikelNr.
    Dosierspender M.M.909 HV 1 mit drei 500cc
    Glasflaschen
    08 00799200
    Rührer für Dosierer 909 1 Für Glasflasche
    500 cc
    08 02816 00
    Stützschrank
    Stützschrank
    10 M8400 00

    Höhe: 73 cm,
    1 Tür
    und 2 Fäch

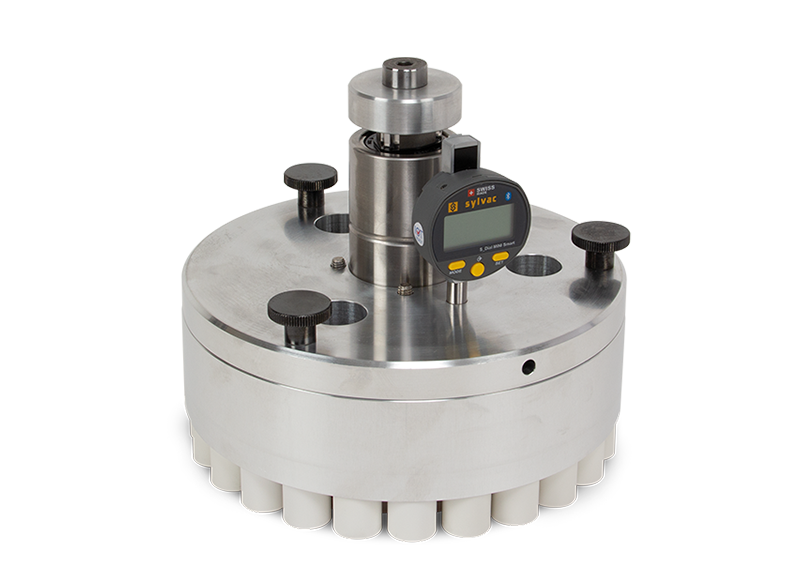

    MESUREO: Messung von Materialabtrag
    10 84003 00

    Mit diesem System erzielen Sie plane Oberflächen von unter einem Mikron, kombiniert mit hoher Parallelität zwischen geläppter Fläche und einer Referenz.
    Dieses Gerät hat eine perfekt plane Druckscheibe, die auf eine vertikale Achse wirken kann. Somit kann Druck auf die der zu läppenden Fläche gegenüberliegende Seite ausgeübt werden.

    Die Führung dieser Druckscheibe erfolgt über eine Kugelbuchse mit hoher Präzision. Die in diesem Werkzeug befindlichen Teile weisen nach dem Läppzyklus eine Parallelität von unter 5 Mikron auf. Die Druckfläche ist keramisch beschichtet.

    Dadurch wird eine lange Lebensdauer dieser Referenzfläche ohne Gefahr metallischer Verunreinigungen gewährleistet.
    Schließlich verfügt dieses Gerät über einen drahtlosen Taster mit dem der Materialabtrag in Echtzeit auf einem PC sichtbar gemacht werden kann. Es wird in Nähe der Läppmaschine aufgestellt, mit der es verbunden wird. Die Endmessung wird parametriert.

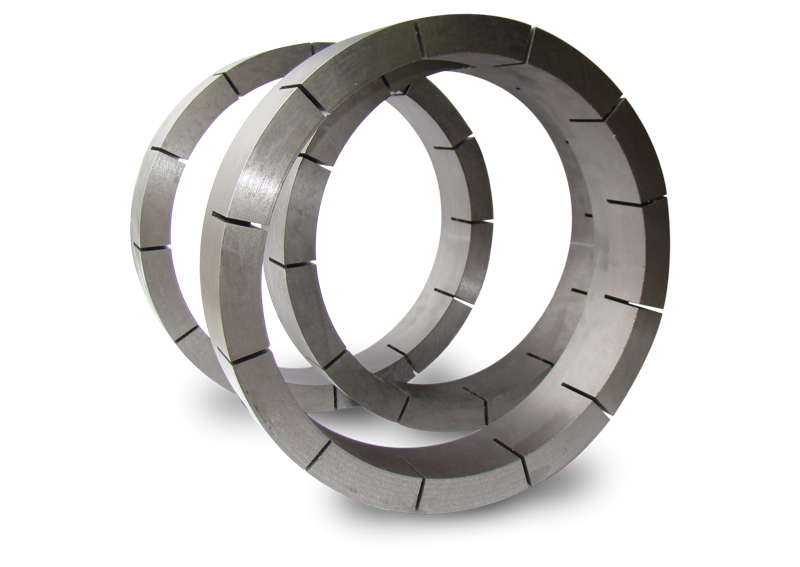

    Abrichtringe Guss
    Abrichtringe Guss 15″ (Ø 381 mm)

    Spezieller Guss hoher Qualität, von uns unter dem Aspekt optimaler und dauerhafter Ergebnisse ausgewählt. Anpassungsfähig auf alle Läppmaschinen jeder Marke und Größe. Ab Lager erhältlich oder auf Anfrage.



    Ø in mm Menge ArtikelNr.
    Außen Innen
    178 140 1 U178 A0381

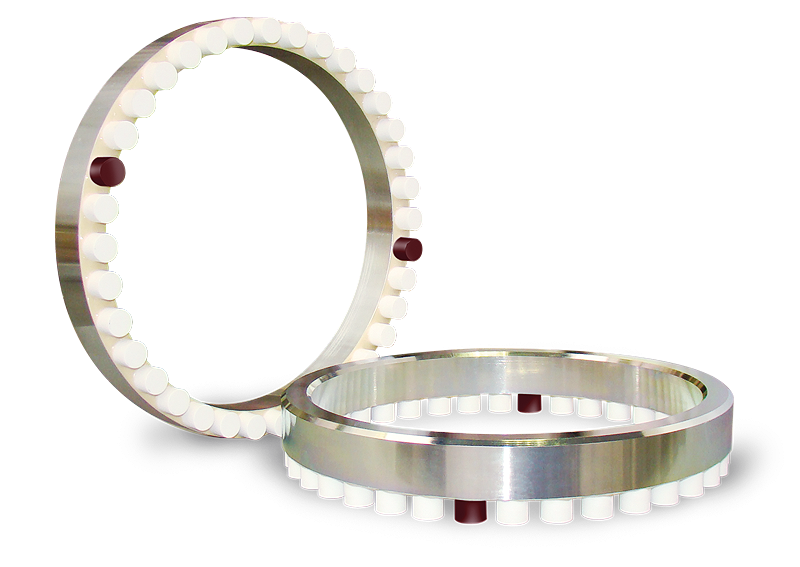

    Abrichtringe Keramik
    Abrichtringe Keramik SPYLAP® 15″ (Ø 381 mm)

    Kein Problem mit mechanischer Verformung. Mit den Keramikringen erhalten Sie die Ebenheit der Läppscheiben und vermeiden die Wärme und die Verschmutzung, weil kein Graphit im SPYLAP®.

    Mit dem SPYLAP® Detektor erlaubt es dem Benutzer eine mechanische Verformung der Läppscheiben und der läppenden Teile zu verhindern. Der SPYLAP® nimmt permanent die Temperatur der Läppscheibe oder Polierscheibe ab und wechselt die Farbe von schwarz auf Rot bei einer präzisen vordefinierten Temperatur.



    Ø in mm Menge ArtikelNr.
    Außen Innen
    182 140 1 08 83562 10

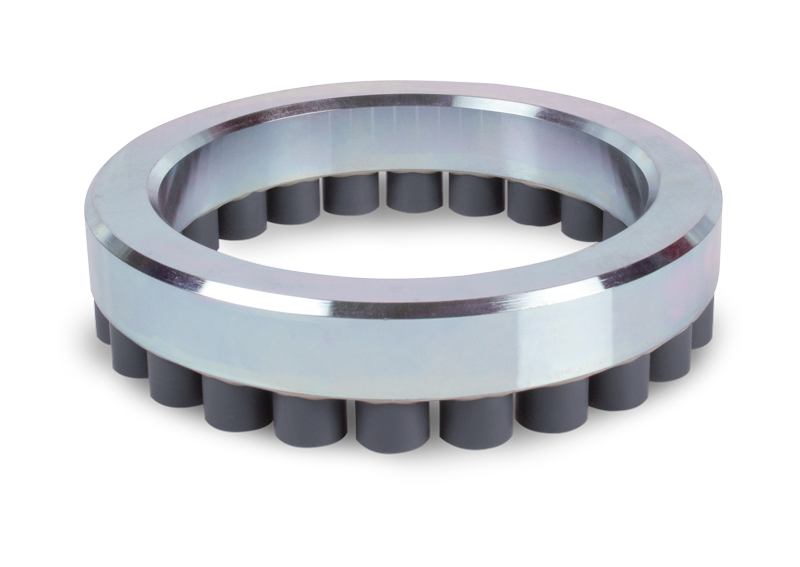

    Plastik- Abrichtringe
    Plastik- Abrichtringe 15″ (Ø 381 mm)
    Ø in mm Menge ArtikelNr.
    Außen Innen
    182 140 1 08 83512 00
    Nicht vertragsgemäßes Bildmaterial
